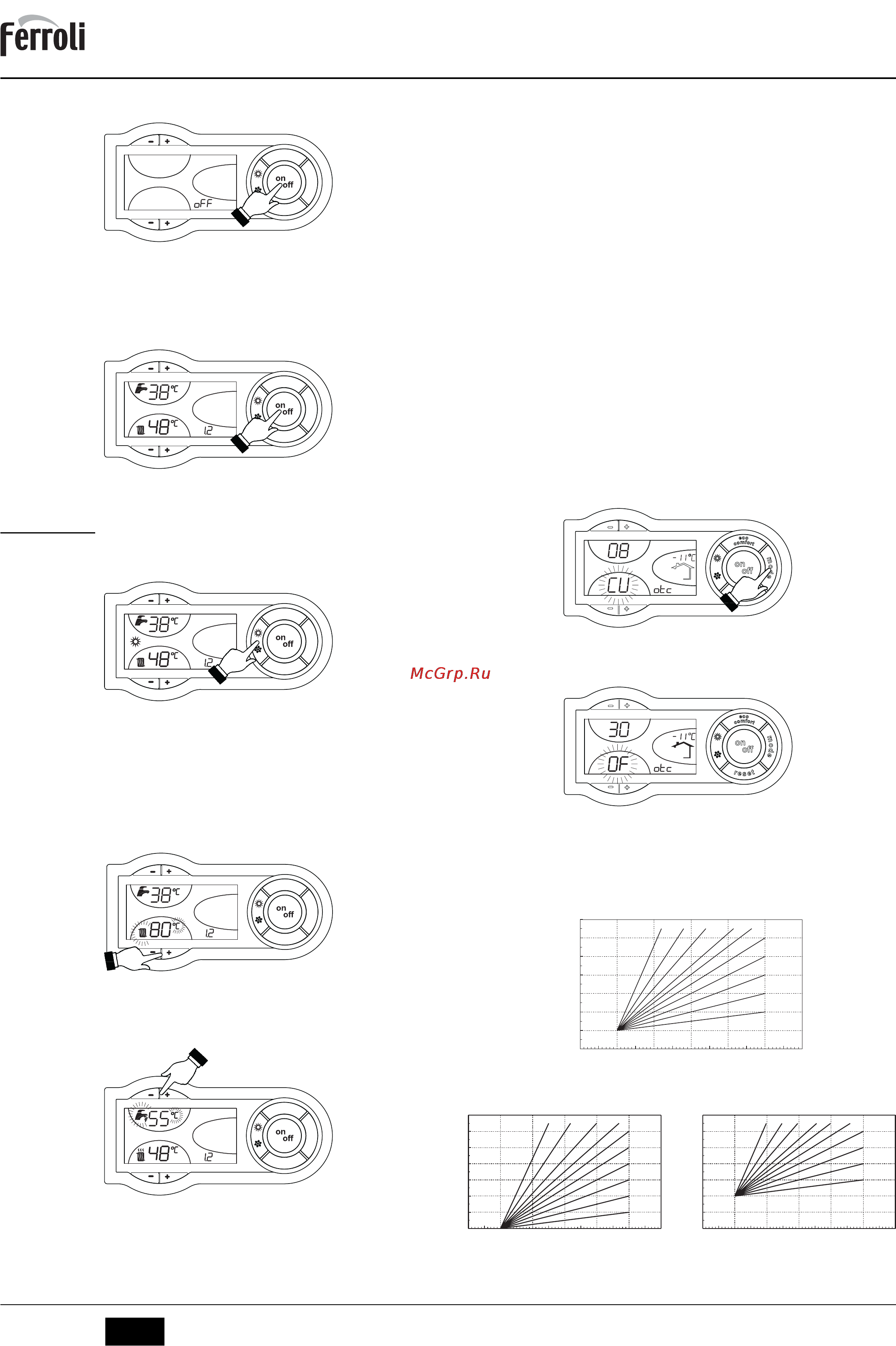

DIVAtop HC
12
ES
cod. 3540S840 - 02/2010 (Rev. 00)
Apagado de la caldera
Pulsar la tecla on/off (9 - fig. 1) durante 1 segundo.
fig. 6 - Apagado de la caldera
Cuando la caldera se apaga, la tarjeta electrónica permanece conectada.
Se inhabilitan la producción de agua sanitaria (con acumulador opcional instalado) y la
calefacción.
Para volver a activar la caldera, pulsar nuevamente la tecla on-off ( 9 fig. 1) durante 1
segundo.
fig. 7
La caldera se pondrá en marcha cada vez que se extraiga agua caliente sanitaria (con
acumulador opcional instalado) o lo requiera el termostato de ambiente.
2.4 Regulaciones
Conmutación Verano/Invierno
Pulsar la tecla Verano/Invierno (6 - fig. 1) durante 1 segundo.
fig. 8
En el display aparece el símbolo Verano (27 -
fig. 1
): la caldera sólo suministrará agua sanitaria
(con acumulador opcional instalado). El sistema antihielo permanece operativo.
Para desactivar el modo Verano, pulsar nuevamente la tecla Verano/Invierno (6 -fig. 1)
durante 1 segundo.
Regulación de la temperatura de calefacción
Mediante las teclas (3 y 4 - ) se puede ajustarla temperatura de calefacciónfig. 1 desde
un mínimo de 30 °C hasta un máximo de 85 °C, pero se aconseja no hacer funcionar la
caldera a menos de 45 °C.
fig. 9
Regulación de la temperatura del ACS (con acumulador opcional instalado)
Mediante las teclas (1 y 2 - ) se puede ajustar la temperatura del fig. 1ACS desde un
mínimo de 10 °C hasta un máximo de 65 °C.
fig. 10
Regulación de la temperatura ambiente (con termostato de ambiente opcional)
Mediante el termostato de ambiente, programar la temperatura deseada en el interior de
la vivienda. Si no se dispone de termostato de ambiente, la caldera mantiene el agua de
calefacción a la temperatura de ida prefijada.
Regulación de la temperatura ambiente (con el reloj programador a distancia opcional)
Mediante el reloj programador a distancia, establecer la temperatura ambiente deseada
en el interior de la vivienda La caldera regula el agua de la calefacción en función de la
temperatura ambiente requerida. Por lo que se refiere al funcionamiento con el reloj pro-
gramador a distancia, consultar su manual de uso.
Temperatura adaptable
Si está instalada la sonda externa (opcional), en la pantalla del panel de mandos (5 -
fig. 1) aparece la temperatura instantánea medida por dicha sonda. El sistema de regu-
lación de la caldera funciona con "Temperatura adaptable". En esta modalidad, la tem-
peratura del circuito de calefacción se regula en función de las condiciones climáticas
exteriores, con el fin de garantizar mayor confort y ahorro de energía durante todo el
año. En particular, cuando aumenta la temperatura exterior disminuye la temperatura de
ida a la calefacción, de acuerdo con una curva de compensación determinada.
Durante el funcionamiento con temperatura adaptable, la temperatura programada me-
diante las teclas de calefacción (3 y 4 - fig. 1) pasa a ser la temperatura máxima de ida
a la instalación. Se aconseja definir el valor máximo para que la instalación pueda regu-
lar la temperatura en todo el campo útil de funcionamiento.
La caldera debe ser configurada por un técnico a la hora de la instalación. Más tarde, el
usuario puede realizar modificaciones de acuerdo con sus preferencias.
Curva de compensación y desplazamiento de las curvas
Si se pulsa una vez la tecla mode (10 - fig. 1) se visualiza la curva actual de compensa-
ción (fig. 11), que puede modificarse con las teclas del agua sanitaria (1 y 2 - fig. 1).
Seleccionar la curva deseada entre 1 y 10 según la característica (fig. 13).
Si se elige la curva 0, la regulación de temperatura adaptable queda inhabilitada.
fig. 11 - Curva de compensación
Pulsando las teclas de la
calefacción
(3 y 4 -
fig. 1
) se accede al desplazamiento paralelo de las
curvas (
fig. 14
), modificable mediante las teclas del agua
sanitaria
(1 y 2 -
fig. 1
).
fig. 12 - Desplazamiento paralelo de las curvas
Al pulsar otra vez la tecla mode (10 - fig. 1) se sale de la modalidad de regulación de las
curvas paralelas.
Si la temperatura ambiente es inferior al valor deseado, se aconseja seleccionar una
curva de orden superior, y viceversa. Probar con aumentos o disminuciones de una uni-
dad y controlar el resultado en el ambiente.
fig. 13 - Curvas de compensación
fig. 14 - Ejemplo de desplazamiento paralelo de las curvas de compensación
e
c
o
c
o
m
f
o
r
t
m
o
d
e
r
e
s
e
t
e
c
o
c
o
m
f
o
r
t
m
o
d
e
r
e
s
e
t
eco
bar
e
c
o
c
o
m
f
o
r
t
m
o
d
e
r
e
s
e
t
eco
bar
e
c
o
c
o
m
f
o
r
t
m
o
d
e
r
e
s
e
t
eco
bar
e
c
o
c
o
m
f
o
r
t
m
o
d
e
r
e
s
e
t
eco
bar
20
30
40
50
60
70
80
90
85
20 10 0 -10 -20
1
2
3
4
5
68910 7
20
30
40
50
60
70
80
90
85
20 10 0 -10 -20
1
2
3
4
5
6
8910
7
20 10 0 -10 -20
20
30
40
50
60
70
80
90
85
1
2
3
4
568910 7
OFFSET = 20 OFFSET = 40
