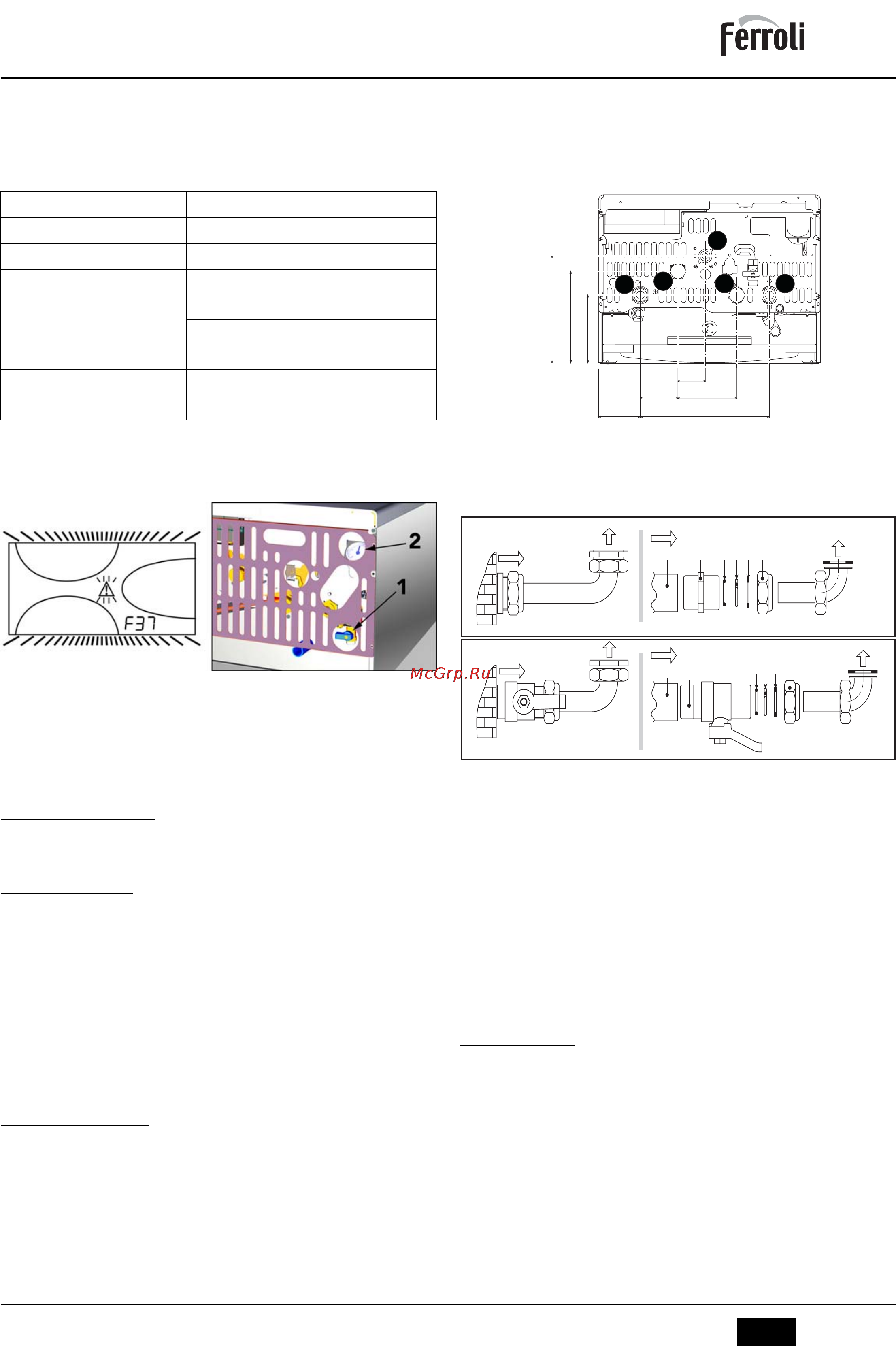

DIVAtop HC
13
ES
cod. 3540S840 - 02/2010 (Rev. 00)
Regulaciones con el reloj programador a distancia
A
Si la caldera tiene conectado el reloj programador a distancia (opcional), los
ajustes descritos anteriormente se gestionan según lo indicado en la tabla 1.
Además, en la pantalla del panel de mandos (5 - fig. 1) aparece la temperatura
ambiente actual medida por el reloj programador a distancia.
Tabla. 1
Regulación de la presión hidráulica de la instalación
La presión de carga con la instalación fría, leída en el hidrómetro de la caldera, tiene que
estar alrededor de 1,0 bar. Si la presión de la instalación es inferior al mínimo, la tarjeta
de la caldera activa la anomalía F37 (fig. 15).
fig. 15 - Anomalía presión insuficiente en la instalación
Con la llave de llenado (1 -
fig. 15
), llevar la presión de la instalación a un valor superior a 1,0 bar.
En la parte inferior de la caldera hay un manómetro (2 -fig. 15) que indica la presión aun-
que el aparato esté desconectado.
A
Una vez restablecida la presión correcta en la instalación, la caldera efectúa un ciclo de
purga de aire de 120 segundos, que se indica en pantalla con la expresión FH.
Al finalizar la operación, cerrar siempre la llave de llenado (1 - fig. 15)
3. INSTALACIÓN
3.1 Disposiciones generales
LA CALDERA TIENE QUE SER INSTALADA ÚNICAMENTE POR PERSONAL ESPE-
CIALIZADO Y DEBIDAMENTE CUALIFICADO, RESPETANDO TODAS LAS INS-
TRUCCIONES DEL PRESENTE MANUAL TÉCNICO, LAS LEYES NACIONALES Y
LOCALES ASÍ COMO LAS REGLAS DE LA TÉCNICA.
3.2 Punto de instalación
Este aparato es del tipo "de cámara abierta" y solamente puede instalarse y funcionar
en locales con ventilación permanente. Un aporte insuficiente de aire comburente a la
caldera compromete su funcionamiento normal y la evacuación de los humos. Además,
los productos de la combustión que se forman en estas condiciones son perjudiciales
para la salud.
En cualquier caso, la caldera se ha de instalar en un lugar donde no haya polvo, gases
corrosivos ni objetos o materiales inflamables. El lugar tiene que ser seco y estar repa-
rado de posibles heladas.
La caldera se suministra con un soporte para engancharla a la pared. Fijar el soporte a
la pared según las cotas indicadas en la figura de la portada, y enganchar la caldera en
él. Es posible solicitar una plantilla metálica para marcar los puntos de taladrado en la
pared. La fijación a la pared debe ser firme y estable.
A
Si el aparato se instala dentro de un mueble o se une lateralmente a otros ele-
mentos, se debe dejar un espacio libre para desmontar la carcasa y realizar las
actividades normales de mantenimiento.
3.3 Conexiones hidráulicas
Advertencias
La potencia térmica del aparato se debe calcular antes de instalarlo, teniendo en cuenta
las necesidades de calor del edificio conforme a las normas vigentes. Para el buen fun-
cionamiento de la caldera, la instalación hidráulica tiene que estar dotada de todos los
componentes necesarios. Se aconseja instalar válvulas de corte entre la caldera y el cir-
cuito de calefacción para aislarlos entre sí cuando sea necesario.
B
La salida de la válvula de seguridad se ha de conectar a un embudo o tubo de
recogida para evitar que se derrame agua al suelo a causa de una sobrepre-
sión en el circuito hidráulico de calefacción. Si no se cumple esta advertencia,
en el caso de que actúe la válvula de descarga y se inunde el local, el fabrican-
te de la caldera no se considerará responsable.
No utilizar los tubos de las instalaciones hidráulicas para poner a tierra apara-
tos eléctricos.
Antes de instalar la caldera, lavar cuidadosamente todos los tubos de la instalación para
eliminar los residuos o impurezas que podrían comprometer el funcionamiento correcto
de la caldera.
Efectuar las conexiones de acuerdo con el dibujo de la fig. 16 y los símbolos presentes
en el aparato.
fig. 16 - Conexiones hidráulicas
Kits hidráulicos
A petición se suministran los kits de conexión ilustrados en la figura siguiente (fig. 17).
Leyenda:A Manguito hembra, B Niple de OT 58, C Junta tórica, D Anillo de tope en OT
58, E Arandela de cobre, F Empalme de OT 58, G Llave de esfera.
fig. 17 - Kit de conexión
Características del agua de la instalación
Si la dureza del agua es superior a 25° Fr (1°F = 10ppm CaCO
3
), es necesario tratar el
agua para evitar posibles incrustaciones en la caldera. El tratamiento no debe reducir la
dureza a valores inferiores a 15°F (Decreto del Presidente de la República 236/88 para
uso de agua destinada al consumo humano). Si la instalación es muy grande o debe re-
llenarse a menudo, es indispensable cargarla con agua tratada. Si, en estos casos, es
necesario vaciar parcial o totalmente la instalación, el sucesivo llenado se ha de efectuar
con agua tratada.
Sistema antihielo, líquidos anticongelantes, aditivos e inhibidores
La caldera posee un sistema antiheladas que activa la calefacción cuando la tempera-
tura del agua de la instalación disminuye por debajo de 6 °C. Para que este dispositivo
funcione, la caldera tiene que estar conectada a los suministros de electricidad y gas. Si
es necesario, se permite usar líquidos anticongelantes, aditivos e inhibidores, a condi-
ción de que el fabricante de dichos productos garantice que están indicados para este
uso y que no dañan el intercambiador de la caldera ni ningún otro componente o material
del aparato o de la instalación. Se prohíbe usar líquidos anticongelantes, aditivos e inhi-
bidores genéricos, que no estén expresamente indicados para el uso en instalaciones
térmicas o sean incompatibles con los materiales de la caldera y de la instalación.
3.4 Conexión del gas
B
Antes de efectuar la conexión, controlar que el aparato esté preparado para
funcionar con el tipo de combustible disponible y limpiar esmeradamente todos
los tubos del gas para eliminar residuos que puedan perjudicar el funciona-
miento de la caldera.
El gas se ha de conectar al correspondiente empalme según la normativa en vigor, con
un tubo metálico rígido o con un tubo flexible de pared continua de acero inoxidable, in-
terponiendo una llave del corte entre la instalación y la caldera. Controlar que todas las
conexiones del gas sean herméticas. La capacidad del contador del gas debe ser sufi-
ciente para el uso simultáneo de todos los aparatos conectados. El diámetro del tubo de
gas que sale de la caldera no es determinante para elegir el diámetro del tubo que va
del contador a la caldera. El diámetro de este último tubo se debe elegir en función de
su longitud y de las pérdidas de carga, de acuerdo con la normativa vigente.
B
No utilizar los tubos del gas para poner a tierra aparatos eléctricos.
Regulación de la temperatura de calefacción
La regulación se puede efectuar desde el menú del reloj progra-
mador a distancia o desde el panel de mandos de la caldera.
Regulación de la temperatura del ACS (con
acumulador opcional instalado)
La regulación se puede efectuar desde el menú del reloj progra-
mador a distancia o desde el panel de mandos de la caldera.
Conmutación Verano/Invierno
El modo Verano tiene prioridad sobre la demanda de calefacción
desde el reloj programador a distancia.
Selección Eco/Confort
Si se desactiva el funcionamiento en ACS desde el menú del reloj
programador a distancia, la caldera selecciona el modo Econo-
mía. En esta condición, la tecla Eco/Confort (7 - fig. 1) del panel
de la caldera está inhabilitada.
Si se vuelve a habilitar el funcionamiento en ACS con el reloj pro-
gramador a distancia, la caldera se dispone en modo Confort. En
esta condición, con la tecla
Eco/Confort
( 7 - fig. 1) del panel de
la caldera es posible pasar de una modalidad a otra.
Temperatura adaptable
Tanto el reloj programador a distancia como la tarjeta de la cal-
dera gestionan la regulación con temperatura adaptable: entre los
dos, es prioritaria la temperatura adaptable de la tarjeta de la cal-
dera.
1
2
3
4 5
85
261.5
76
55.5
119
216
185
137
A
F
C D E
FEDB CA
G
