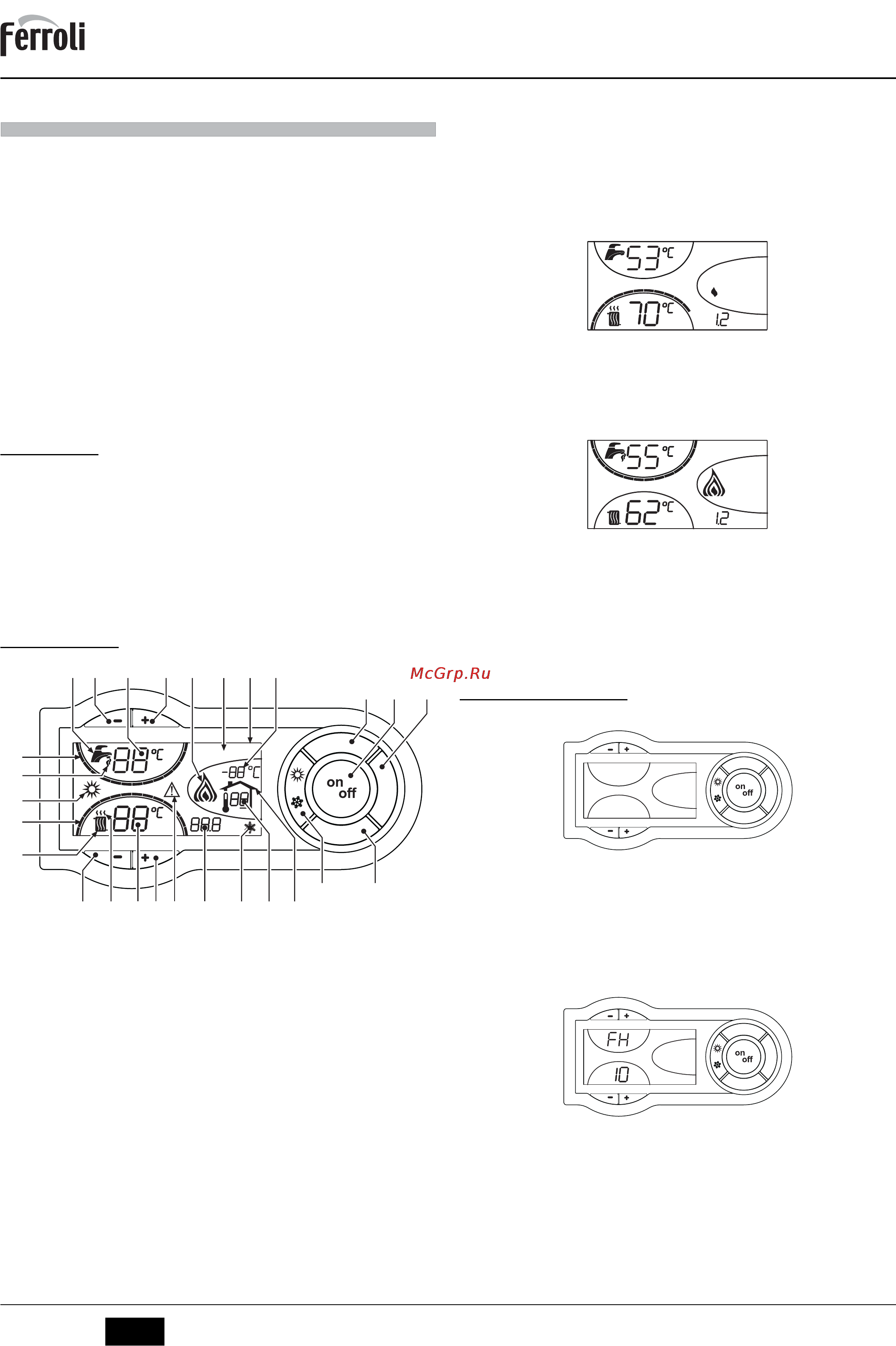

![Ferroli DIVATOP H C [2/72] Divatop hc](/views2/1072414/page2/bg2.png)
DIVAtop HC
2
IT
cod. 3540S840 - 02/2010 (Rev. 00)
IT
1. AVVERTENZE GENERALI
• Leggere ed osservare attentamente le avvertenze contenute in questo libretto di istruzioni.
• Dopo l’installazione della caldaia, informare l’utilizzatore sul funzionamento e consegnargli il presente ma-
nuale che costituisce parte integrante ed essenziale del prodotto e deve essere conservato con cura per ogni
ulteriore consultazione.
• L’installazione e la manutenzione devono essere effettuate in ottemperanza alle norme vigenti, secondo le
istruzioni del costruttore e devono essere eseguite da personale professionalmente qualificato. È vietato ogni
intervento su organi di regolazione sigillati.
• Un’errata installazione o una cattiva manutenzione possono causare danni a persone, animali o cose. È
esclusa qualsiasi responsabilità del costruttore per i danni causati da errori nell’installazione e nell’uso e co-
munque per inosservanza delle istruzioni.
• Prima di effettuare qualsiasi operazione di pulizia o di manutenzione, disinserire l’apparecchio dalla rete di
alimentazione agendo sull’interruttore dell’impianto e/o attraverso gli appositi organi di intercettazione.
• In caso di guasto e/o cattivo funzionamento dell’apparecchio, disattivarlo, astenendosi da qualsiasi tentativo
di riparazione o di intervento diretto. Rivolgersi esclusivamente a personale professionalmente qualificato.
L’eventuale riparazione-sostituzione dei prodotti dovrà essere effettuata solamente da personale professio-
nalmente qualificato utilizzando esclusivamente ricambi originali. Il mancato rispetto di quanto sopra può
compromettere la sicurezza dell’apparecchio.
• Questo apparecchio dovrà essere destinato solo all’uso per il quale è stato espressamente previsto. Ogni
altro uso è da considerarsi improprio e quindi pericoloso.
• Gli elementi dell’imballaggio non devono essere lasciati alla portata di bambini in quanto potenziali fonti di
pericolo.
• Le immagini riportate nel presente manuale sono una rappresentazione semplificata del prodotto. In questa
rappresentazione possono esserci lievi e non significative differenze con il prodotto fornito.
2. ISTRUZIONI D’USO
2.1 Presentazione
Gentile cliente
La ringraziamo di aver scelto, una caldaia murale FERROLI di concezione avanzata,
tecnologia d’avanguardia, elevata affidabilità e qualità costruttiva. La preghiamo di leg-
gere attentamente il presente manuale perchè fornisce importanti indicazioni riguardanti
la sicurezza di installazione, uso e manutenzione.
DIVAtop HC è un generatore termico per riscaldamento e produzione di acqua calda sa-
nitaria ad alto rendimento funzionante a gas naturale o GPL, dotato di bruciatore atmo-
sferico ad accensione elettronica, sistema di controllo a microprocessore, destinata
all’installazione in interno o esterno in luogo parzialmente protetto (secondo EN 297/
A6) per temperature fino a -15°C.
La caldaia è predisposta per l’abbinamento ad un bollitore esterno (opzionale) per la
produzione di acqua calda sanitaria.
2.2 Pannello comandi
fig. 1 - Pannello di controllo
Legenda
1 = Tasto decremento impostazione temperatura acqua calda sanitaria (con bolli-
tore opzionale installato)
2 = Tasto incremento impostazione temperatura acqua calda sanitaria (con bollito-
re opzionale installato)
3 = Tasto decremento impostazione temperatura impianto riscaldamento
4 = Tasto incremento impostazione temperatura impianto riscaldamento
5 = Display
6 = Tasto selezione modalità Estate / Inverno
7 = Tasto selezione modalità Economy / Comfort (con bollitore opzionale installato)
8 = Tasto Ripristino
9 = Tasto accensione / spegnimento apparecchio
10 = Tasto menù "Temperatura Scorrevole"
11 = Indicazione raggiungimento temperatura acqua calda sanitaria impostata (con
bollitore opzionale installato)
12 = Simbolo acqua calda sanitaria
13 = Indicazione funzionamento sanitario (con bollitore opzionale installato)
14 = Impostazione / temperatura uscita acqua calda sanitaria
15 =
Indicazione modalità Eco (Economy) o Comfort (con bollitore opzionale installato)
16 = Temperatura sensore esterno (con sonda esterna opzionale)
17 = Compare collegando la Sonda esterna o il Cronocomando Remoto (opzionali)
18 = Temperatura ambiente (con Cronocomando Remoto opzionale)
19 = Indicazione bruciatore acceso e potenza attuale
20 = Indicazione funzionamento antigelo
21 = Indicazione pressione impianto riscaldamento
22 = Indicazione Anomalia
23 = Impostazione / temperatura mandata riscaldamento
24 = Simbolo riscaldamento
25 = Indicazione funzionamento riscaldamento
26 = Indicazione raggiungimento temperatura mandata riscaldamento impostata
27 = Indicazione modalità Estate
Indicazione durante il funzionamento
Riscaldamento
La richiesta riscaldamento (generata da Termostato Ambiente o Cronocomando Remo-
to) è indicata dal lampeggio dell'aria calda sopra il radiatore (part. 24 e 25 - fig. 1).
Le tacche di graduazione riscaldamento (part. 26 - fig. 1), si accendono man mano che
la temperatura del sensore riscaldamento raggiunge il valore impostato.
fig. 2
Sanitario (con bollitore opzionale installato)
La richiesta riscaldamento bollitore è indicata dal lampeggio dell'acqua calda sotto il ru-
binetto (part. 12 e 13 - fig. 1).
Le tacche di graduazione sanitario (part. 11 - fig. 1), si accendono man mano che la tem-
peratura del sensore bollitore raggiunge il valore impostato.
fig. 3
Esclusione bollitore (economy)
Il riscaldamento/mantenimento in temperatura del bollitore può essere escluso dall'uten-
te. In caso di esclusione, non vi sarà erogazione di acqua calda sanitaria.
Quando il riscaldamento del bollitore è attivo (impostazione di default), sul display è at-
tivo il simbolo comfort (part. 15 - fig. 1), mentre quando è disinserito, sul display è attivo
il simbolo eco (part. 15 - fig. 1).
Il bollitore può essere disattivato dall’utente (modalità ECO) premendo, il tasto eco-
comfort (part. 7 - fig. 1). Per attivare la modalità COMFORT premere nuovamente il ta-
sto eco-comfort (part. 7 - fig. 1).
2.3 Accensione e spegnimento
Caldaia non alimentata elettricamente
fig. 4 - Caldaia non alimentata elettricamente
B
Togliendo alimentazione elettrica e/o gas all'apparecchio il sistema antigelo
non funziona. Per lunghe soste durante il periodo invernale, al fine di evitare
danni dovuti al gelo, è consigliabile scaricare tutta l’acqua della caldaia, quella
sanitaria e quella dell’impianto; oppure scaricare solo l’acqua sanitaria e intro-
durre l’apposito antigelo nell’impianto di riscaldamento, conforme a quanto pre-
scritto alla sez. 3.3.
Accensione caldaia
Fornire alimentazione elettrica all'apparecchio.
fig. 5 - Accensione caldaia
• Per i successivi 120 secondi il display visualizza FH che identifica il ciclo di sfiato aria
dall'impianto riscaldamento.
• Durante i primi 5 secondi il display visualizza anche la versione software della scheda.
• Aprire il rubinetto del gas a monte della caldaia.
• Scomparsa la scritta FH, la caldaia è pronta per funzionare automaticamente ogni
qualvolta si prelevi acqua calda sanitaria o vi sia una richiesta al termostato ambiente.
e
c
o
c
o
m
f
o
r
t
m
o
d
e
r
e
s
e
t
ecomfort
bar
5
7910
21
86
43
12 14
11
13
15 16
17182021222325
24
26
27
19
eco
bar
eco
bar
e
c
o
c
o
m
f
o
r
t
m
o
d
e
r
e
s
e
t
e
c
o
c
o
m
f
o
r
t
m
o
d
e
r
e
s
e
t
