Вывод бумаги
Приложение
2
1
Печать
3
4
Перед использованием
Алфавитный указатель
- 103 -
Индивидуализация
Основные функции
устройства

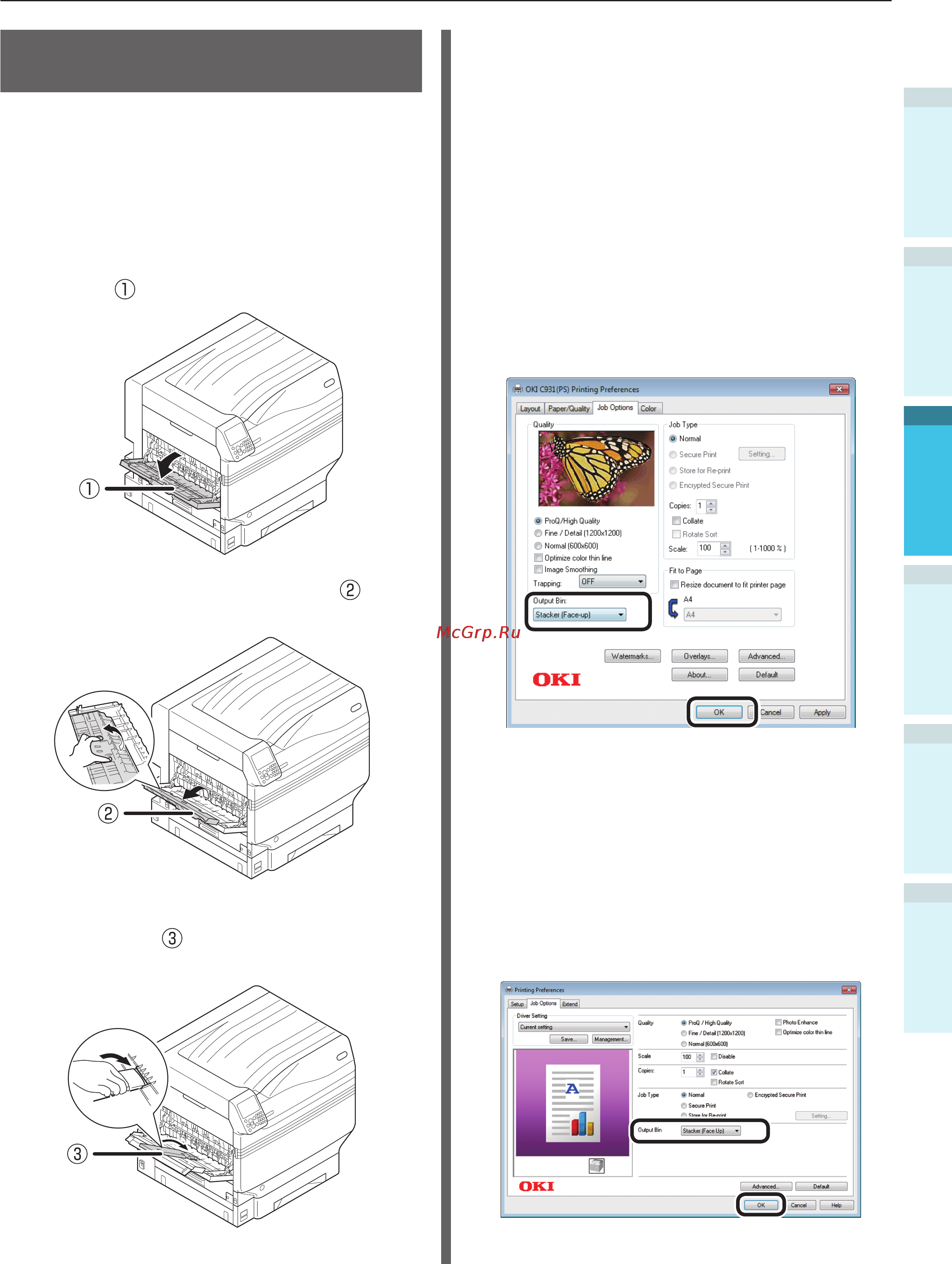

Использование укладчика лицевой сторо-
ной вверх (Печатная поверхность наверху)
Бумага выводится печатной стороной вверх.
Бумага укладывается в порядке обратном
порядку печати.
Для вывода через укладчик лицевой стороной
вверх укажите его в качестве «Выходного
лотка», используемого драйверами принтера.
1
Откройте укладчик лицевой стороной
вверх (
) слева от принтера.
2
Откройте держатель бумаги, ( ) как
показано на диаграмме.
3
Поверните дополнительный
держатель (
) по стрелке до
фиксации положения.
4
Откройте файл для печати.
Пользователи Mac OSX должны
перейти к шагу 5 «Использование
драйверов PS для ОС Windows».
5
Щелкните [Дополнительные
настройки] на вкладке «Печать».
Использование драйверов PS
для ОС Windows
6
Выберите [Укладчик (лицевой стороной
вверх) (Stacker (Face-up))] в меню
[Выходной лоток (Output Bin)] вкладки
[Параметры работы (Job Options)],
затем нажмите [OK (OK)].
7
Печать.
Использование драйверов PCL
для ОС Windows
6
Выберите [
Укладчик
(лицевой
стороной вверх) (Stacker (Face-up))]
в меню [Выходной лоток (Output Bin)]
вкладки [Параметры работы (Job
Options)], затем нажмите [OK (OK)].
7
Печать.
