Технические характеристики
Приложение
2
1
Печать
3
4
Перед использованием
Алфавитный указатель
- 133 -
Индивидуализация
Основные функции
устройства

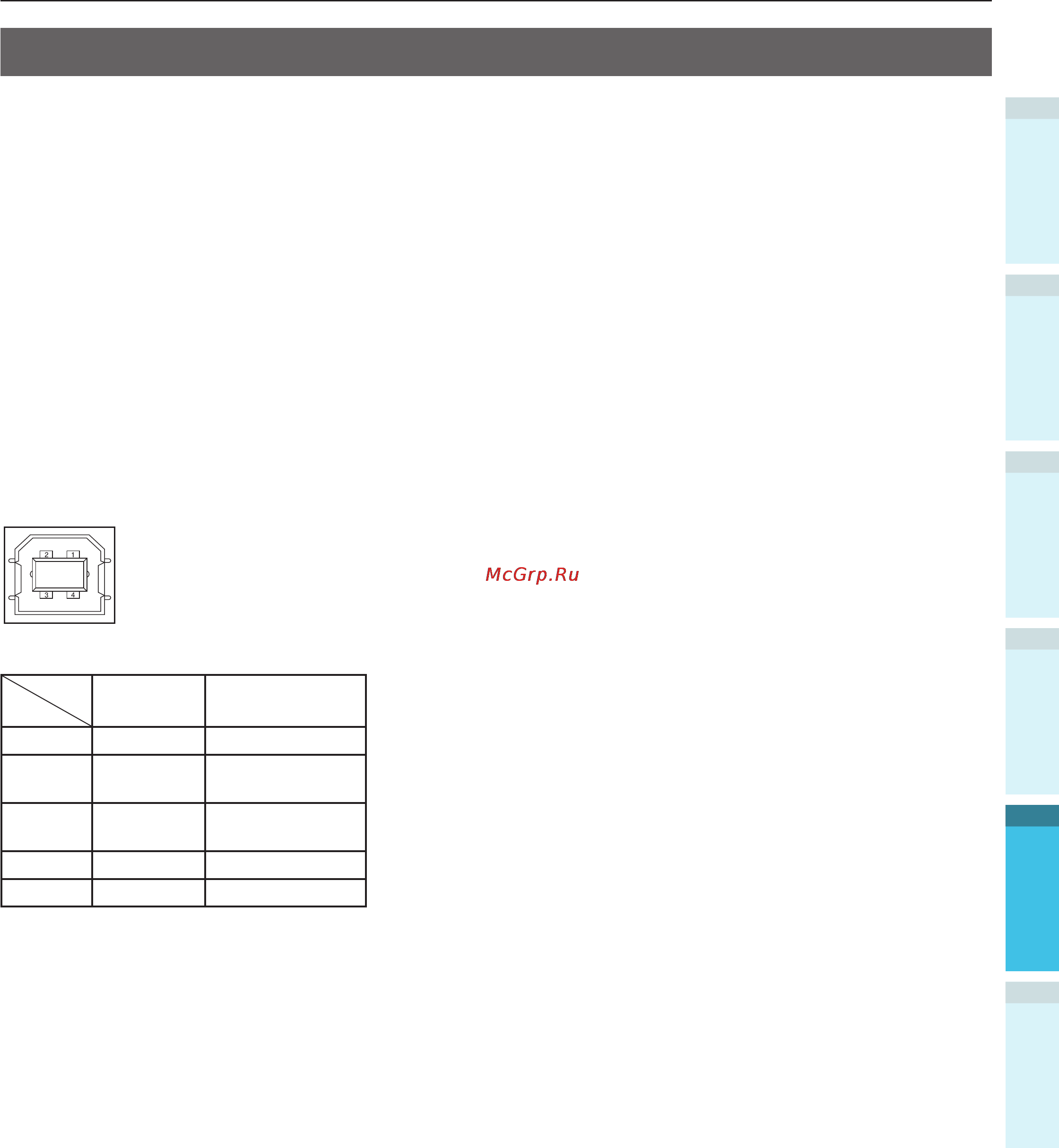

Технические характеристики интерфейса USB
z
Основные технические характеристики
USB (поддерживает Hi-Speed USB)
z
Разъемы
Розетка B (внешняя) коммутирующего порта
z
Кабели
Кабель по спецификации USB2.0 5 м макс. (рекомендуется макс. 2 м)
(Не используйте экранированные кабельные провода.)
z
Режим отправки
Полная скорость (макс. 12 Мбит/с±0,25%)
Высокая скорость (макс. 480 Мбит/с±0,05%)
z
Регулировка мощности
Устройство со встроенным источником питания
z
Вывод разъема массива
z
Сигналы интерфейса
Название
сигнала
Функция
1 Vbus Питание (+5 В)
2 D- Для передачи
данных
3 D+ Для передачи
данных
4 GND Земля сигнала
Оболочка Экран
