- 19 -

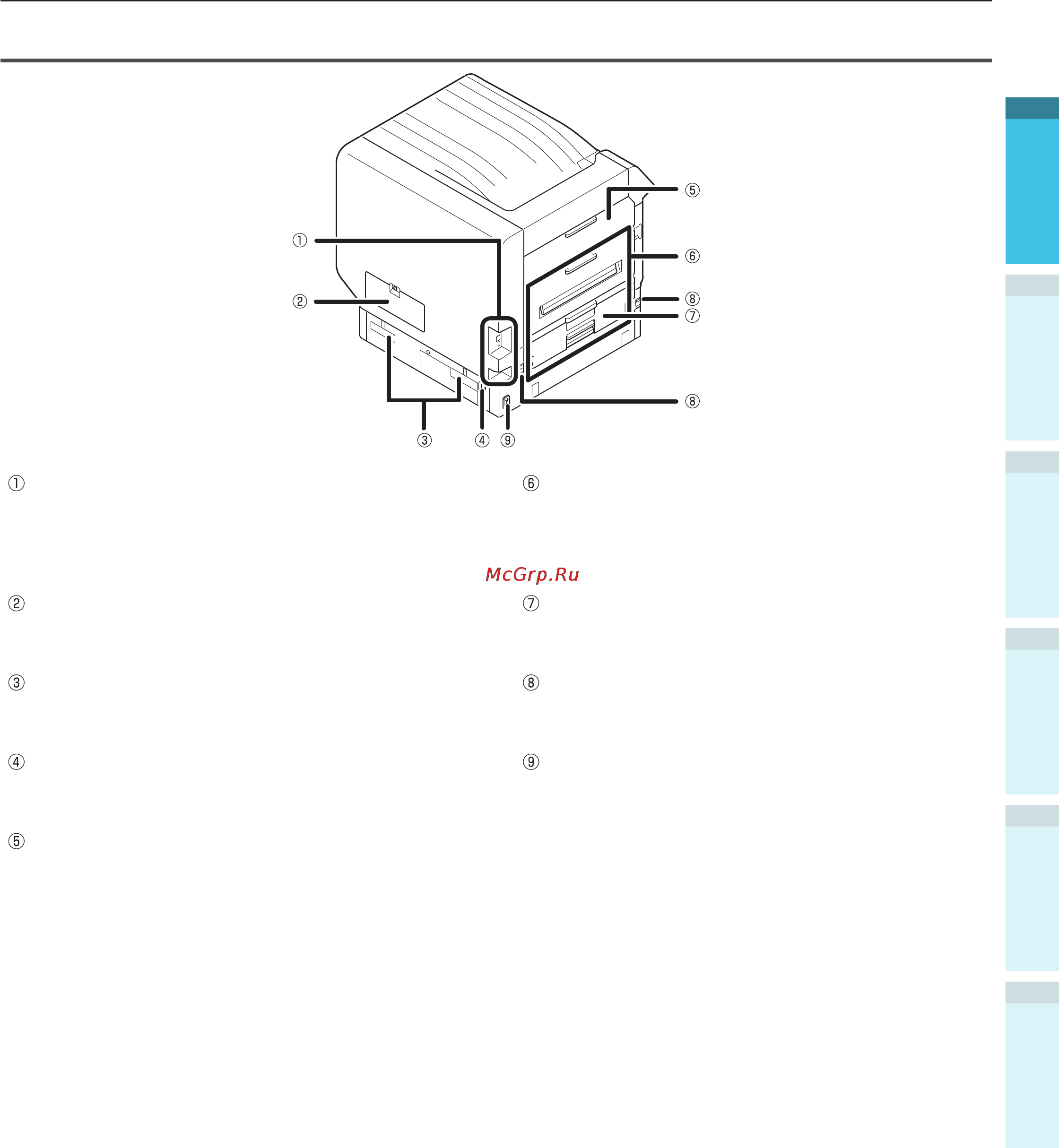

Наименование и использование компонентов
Приложение
1
2
Печать
3
4
Перед использованием
Алфавитный указатель
Индивидуализация
Основные функции
устройства
Задняя/левая сторона
Интерфейс
Данное устройство оснащено разъемами
интерфейсов ЛВС (сетевой) и USB. Сведения
о доступных интерфейсах см. в разделе
«Интерфейс» (P.23).
Выходной блок
Откройте его при замене крепежного узла или
узла вала переноса, а также для предотвращения
замятия бумаги.
Крышка доступа
Откройте ее при установке дополнительного
встроенного жесткого диска.
Устройство двухсторонней печати
Осуществляет двухстороннюю печать.
Ручки для переноски
Используйте их совместно с рычагом переноски
при перемещении устройства.
Рычаг переноски
При переноске устройства потяните этот рычаг и
одновременно держитесь за ручки для переноски.
Разъем питания
Предназначен для подключения прилагающегося
кабеля питания.
Основной выключатель питания
ВКЛЮЧАЕТ и ВЫКЛЮЧАЕТ питание устройства.
Боковая крышка слева
Откройте для устранения замятия бумаги.
