- 34 -
Установка устройства
ПриложениеПечать
3
2
1
4
Алфавитный указатель
Перед использованием
Индивидуализация
Основные функции
устройства
z

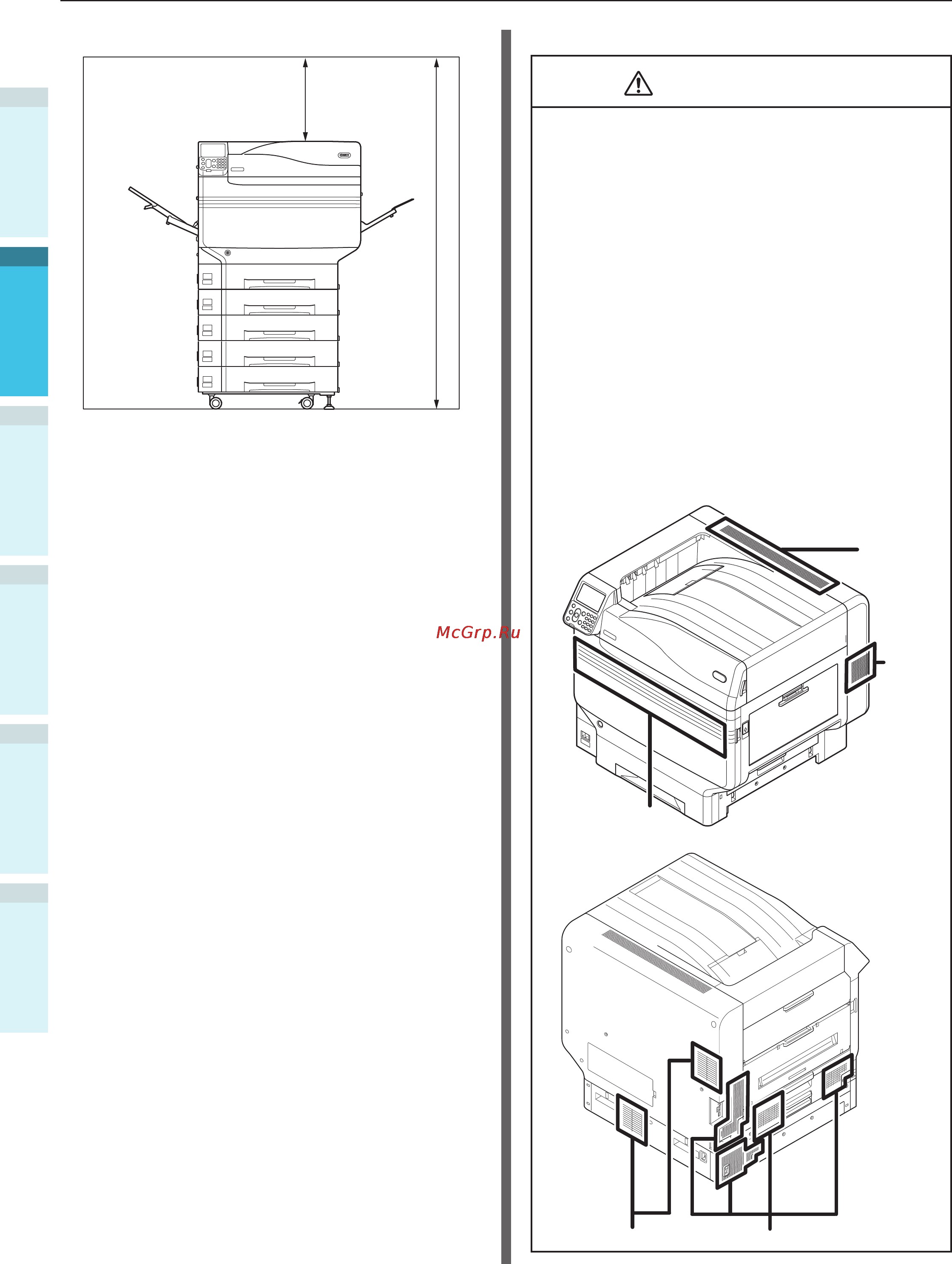

Вид спереди (с установкой выдвижного лотка)
400 мм
1560 мм
Предосторожности при установке
ПРЕДУПРЕЖДЕНИЕ
z
Не устанавливать вблизи источников высокой
температуры или открытого огня.
z
Не устанавливать в местах проведения
химических реакций (например, в
лабораториях).
z
Не устанавливать вблизи легко
воспламеняющихся веществ, таких как алкоголь
или растворители и т. д.
z
Не устанавливать в пределах досягаемости
маленьких детей.
z
Не устанавливать в нестабильных местах
(например, неустойчивых столах или скользких
местах и т. д.)
z
Не устанавливать во влажных или пыльных местах
или под воздействие прямых солнечных лучей.
z
Не устанавливать в среде соленorо воздуха или
коррозионного газа.
z
Не устанавливать в местах, подвергающихся
серьезным вибрациям.
z
Не устанавливать в местах, где вентиляционные
отверстия устройства будут заблокированы.
См. следующие рисунки для проверки
местонахождения вентиляционных отверстий.
Верхняя
сторона
Правая
сторона
Передняя
сторона
Левая сторонаЗадняя сторона
