Печать с многоцелевого лотка
Приложение
2
1
Печать
3
4
Перед использованием
Алфавитный указатель
- 95 -
Индивидуализация
Основные функции
устройства
4

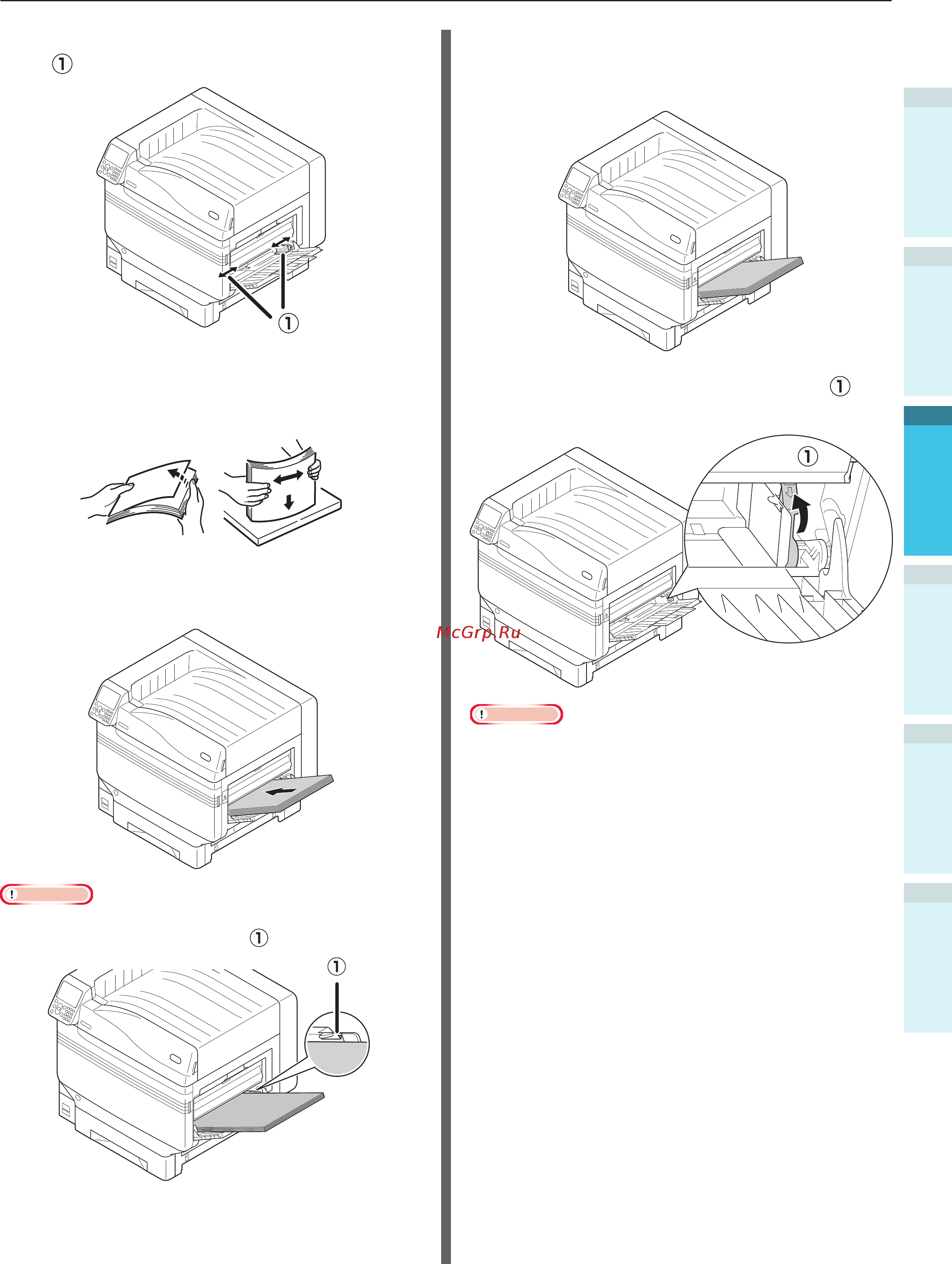

Отрегулируйте направляющую бумаги
(
) по настроенной ширине бумаги.
5
Тщательно отсортируйте бумагу.
Аккуратно выровняйте концы бумаги
по горизонтали.
6
Расположите бумагу лицевой стороной
для печати вверх и загрузите ее.
Примечание
z
Не устанавливайте бумагу за направляющую для
бумаги в универсальном лотке (
).
7
Отрегулируйте направляющую для
бумаги по настроенной ширине
бумаги.
8
Отпустите установочный рычаг ( ) и
верните его в исходное положение.
Примечание
z
При добавлении бумаги извлеките загруженные листы
бумаги из многоцелевого лотка и выровняйте по ним
верхний, нижний, левый и правый края добавляемой
бумаги.
z
Во время печати не извлекайте и не устанавливайте
бумагу в лоток.
z
Не размещайте в многоцелевом лотке ничего, кроме
бумаги для печати, не оказывайте на него давление
сверху и не подвергайте чрезмерному воздействию
силы.
z
При установке бумаги на место держатель бумаги
поднимется автоматически. Если держатель бумаги
не позволяет установить бумагу в лоток, установите
бумагу, открыв крышку отсека тонера, а после
установки закройте крышку.
