- 46 -
Установка устройства
ПриложениеПечать
3
2
1
4
Алфавитный указатель
Перед использованием
Индивидуализация
Основные функции
устройства
Примечание
z

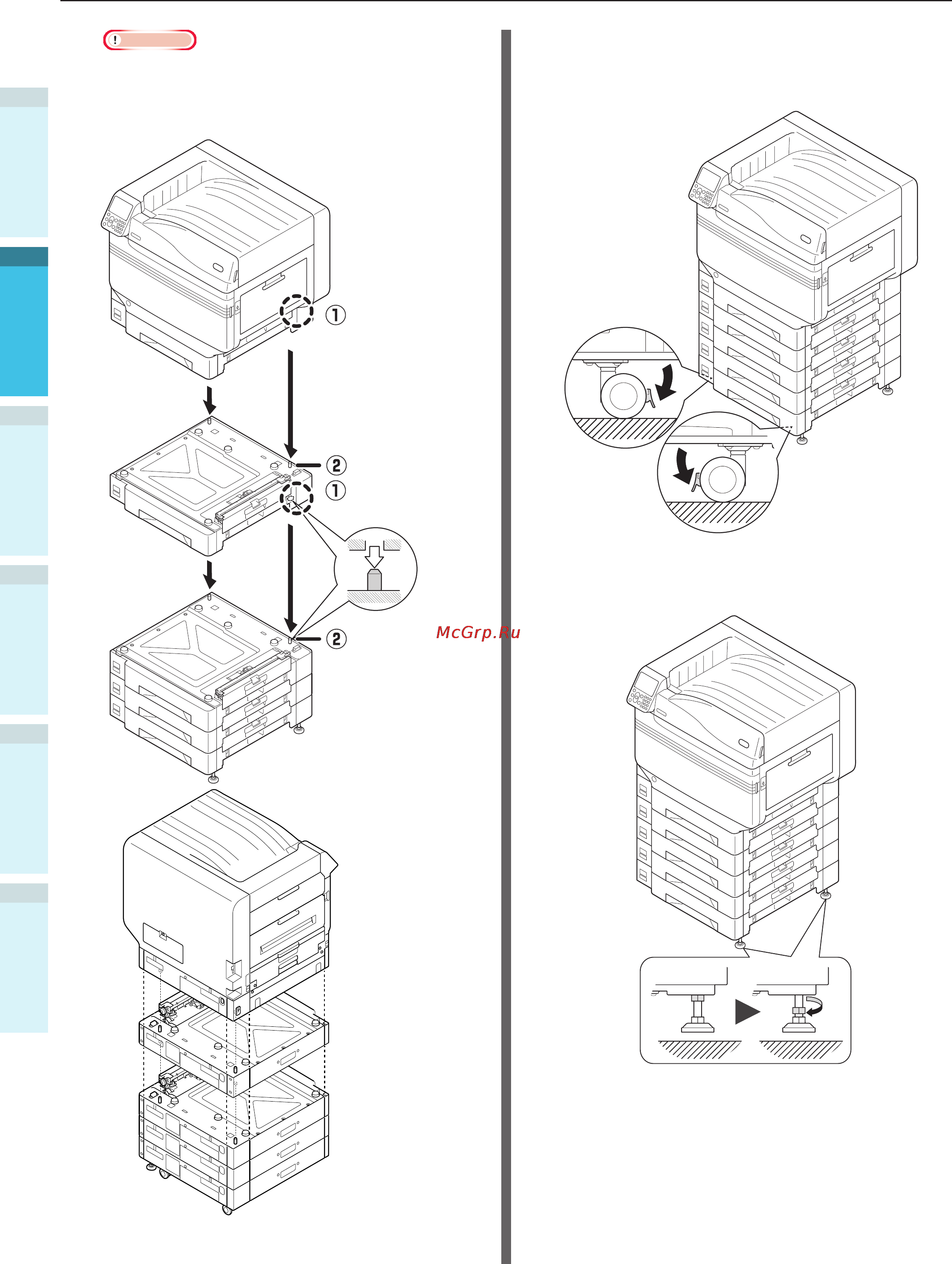

При использовании выдвижного лотка и
выдвижного лотка большой вместимости сначала
установите выдвижной лоток в выдвижной
лоток большой вместимости, а затем — основное
устройство принтера в выдвижной лоток.
Отверстие осно-
вания принтера
Выступ
Выступ
z
Для выдвижного лотка и выдвижного лотка
большой вместимости с роликами отрегулируйте
фиксаторы роликов (x2) и ножки (x2).
3
Опустите вниз рычаги фиксации роликов
(x2) в передней части устройства, чтобы
заблокировать ролики.
4
Ослабьте гайки (x2) сверху от ножек
в правой части устройства.
