Печать с многоцелевого лотка
Приложение
2
1
Печать
3
4
Перед использованием
Алфавитный указатель
- 93 -
Индивидуализация
Основные функции
устройства

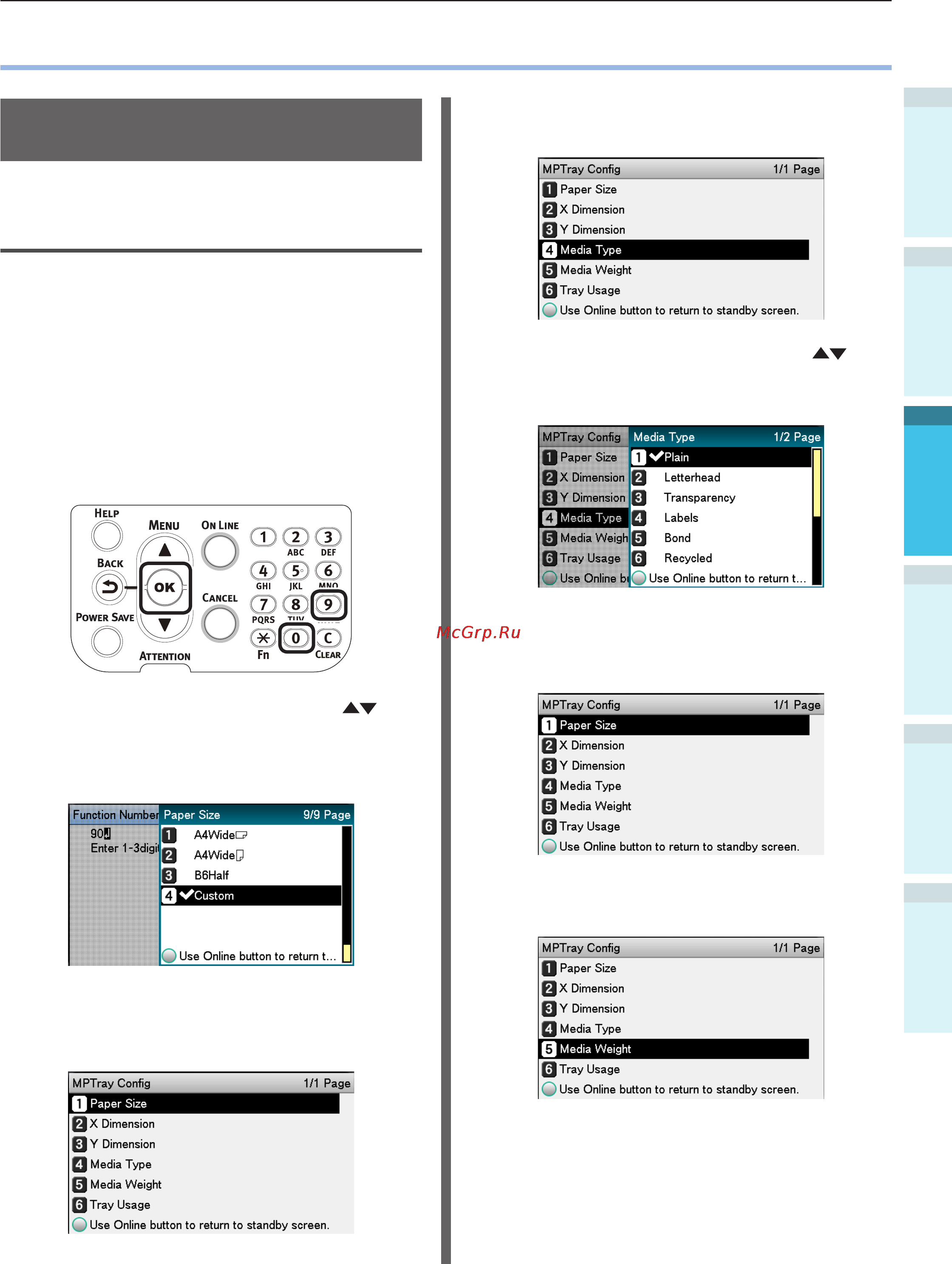

Печать с многоцелевого лотка
Установка бумаги в
многоцелевой лоток
Установка бумаги при помощи
панели управления
Если размер бумаги «Конверт» или
«Пользовательский», используйте панель
управления для установки размера бумаги.
1
Нажмите клавишу [Fn].
Отобразится экран ввода числовых
значений.
2
Выберите значения [9], [0], а затем
нажмите кнопку [OK (OK)].
3
Нажимайте кнопки прокрутки
для выбора размера установленной
бумаги, а затем нажмите кнопку [OK
(OK)].
4
Нажмите кнопку [BACK (НАЗАД)],
чтобы вернуться к предыдущему
экрану.
5
Выберите [Тип носителя (Media
Type)] и нажмите кнопку [OK (OK)].
6
Нажимайте кнопки прокрутки для
выбора типа установленной бумаги и
нажмите кнопку [OK (OK)].
7
Нажмите кнопку [BACK (НАЗАД)],
чтобы вернуться к предыдущему
экрану.
8
Выберите [Вес бумаги (Media
Weight)] и нажмите кнопку [OK (OK)].
