- 39 -
Установка устройства
ПриложениеПечать
3
2
1
4
Перед использованием
Алфавитный указатель
Индивидуализация
Основные функции
устройства
Установка расходных материалов

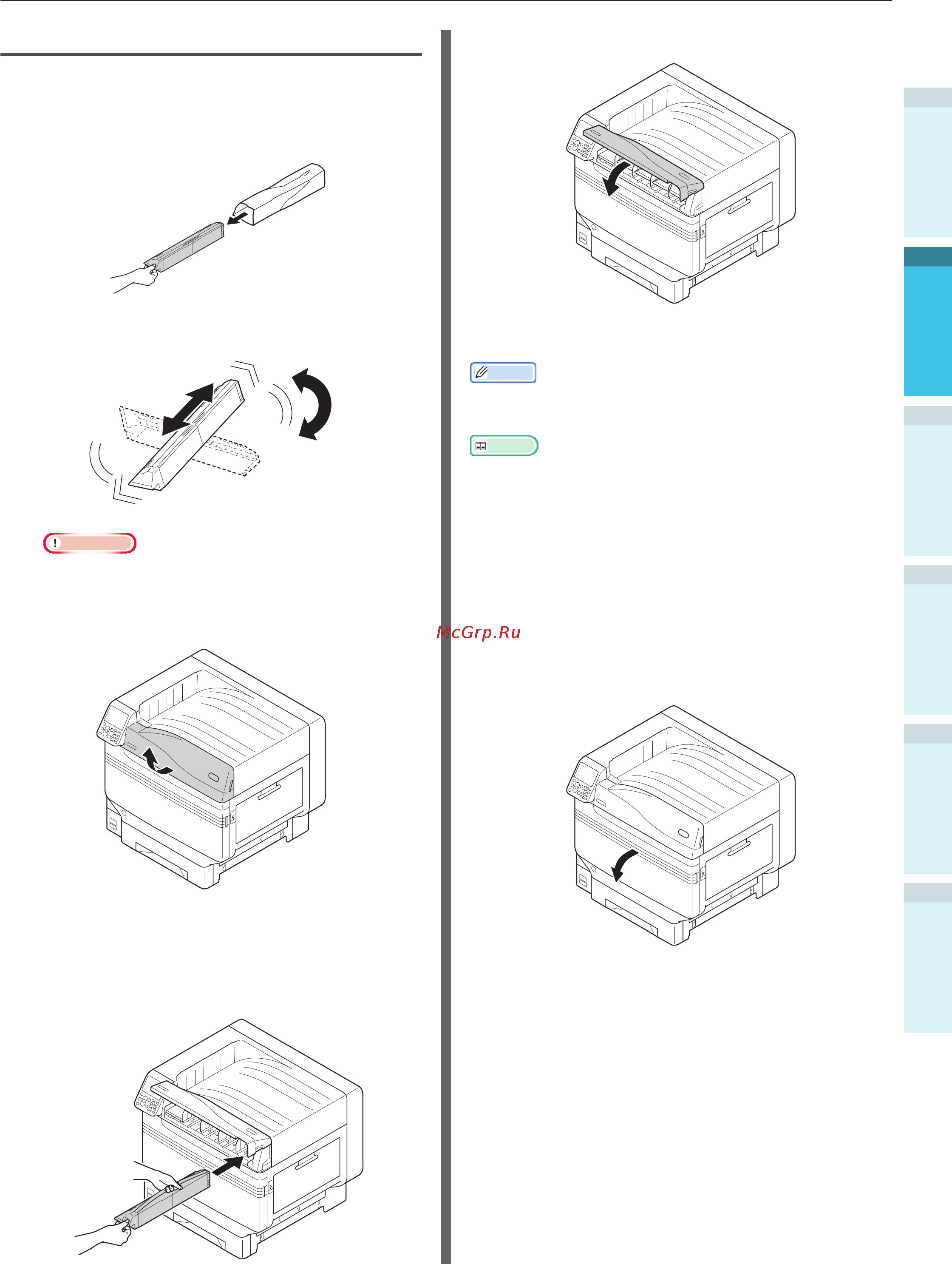

Установка тонер-картриджа
1
Удалите тонер-картридж из
упаковочного мешка.
2
Встряхните тонер-картридж
горизонтально и вертикально.
Примечание
z
Не роняйте тонер-картридж и не стучите им по
полу. Это может повредить картридж.
3
Откройте крышку замены тонера.
4
Проверьте положение разъема,
маркированного тем же текстом и цветами
и аккуратно подтолкните туда тонер-
картридж.
5
Закройте крышку отсека тонера.
Удалите фиксатор фотобарабана
Заметка
z
Фотобарабан устанавливается внутри основного
устройства на фабрике.
Справка
z
Чтобы узнать способы замены фотобарабана, см.
«Руководство по устранению неисправностей и
ежедневному техническому обслуживанию» или раздел
справки устройства.
Фиксатор устанавливается в фотобарабан
устройства на фабрике.
Перед использованием устройства убедитесь,
что удаление фиксатора было произведено
согласно следующей процедуре.
1
Откройте переднюю крышку.
