- 44 -
Установка устройства
ПриложениеПечать
3
2
1
4
Алфавитный указатель
Перед использованием
Индивидуализация
Основные функции
устройства

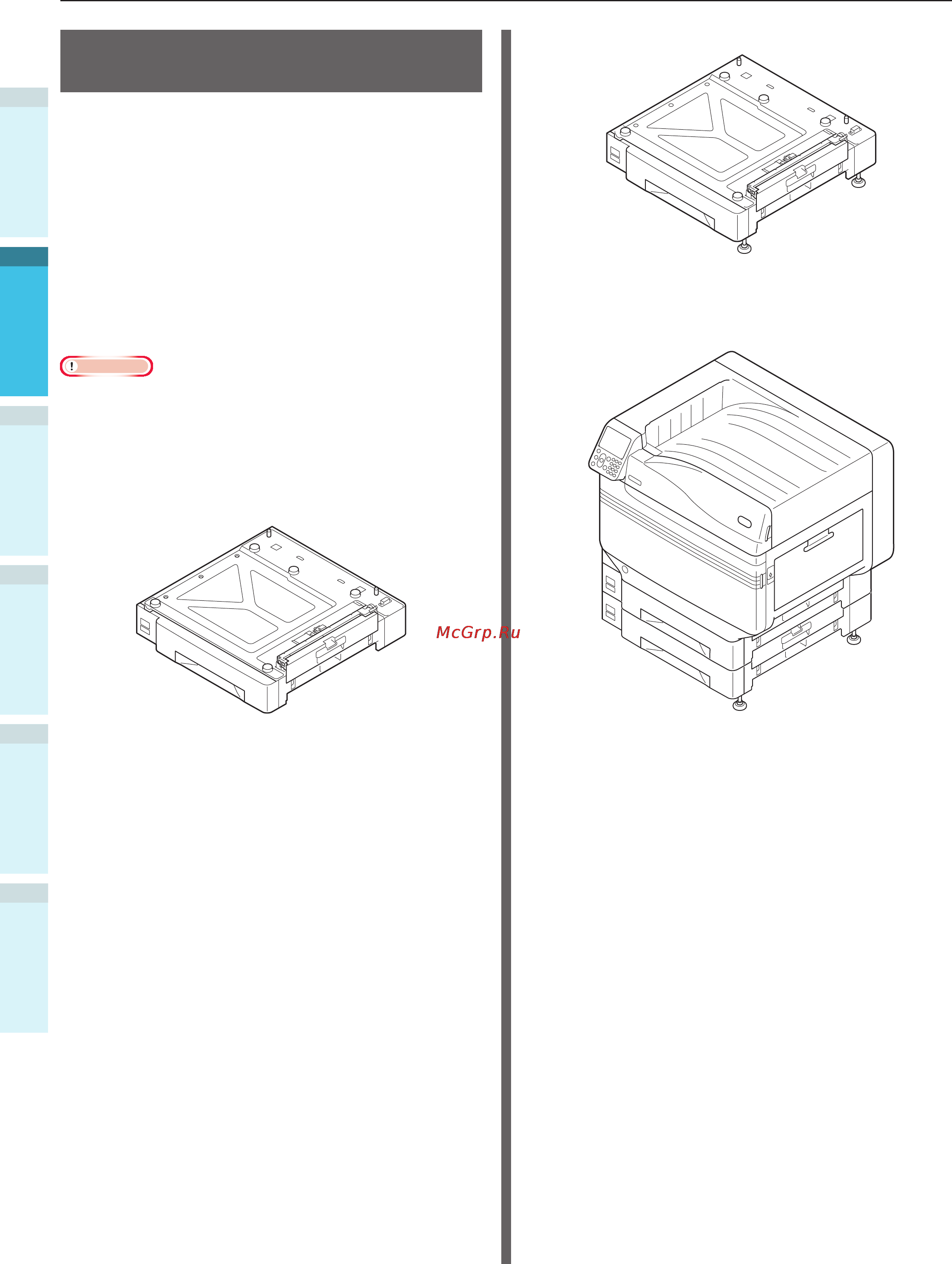

Установка Выдвижной лоток
(дополнительно)
Установите (дополнительный) выдвижной лоток
для увеличения количества типов бумаги, которые
могут быть установлены в устройство.
Выдвижное устройство имеет большую
вместимость, включая первый и третий лотки.
Устройство может расширятся до четырех
лотков (пяти, включая стандартный лоток).
Выдвижные лотки могут быть установлены
либо на основное устройство принтера, либо
на выдвижное устройство.
Примечание
z
При установке на стол выдвижное устройство может
расширятся до двух лотков (трех, включая стандартный
лоток).
z
При установке на стол использование выдвижного
лотка большой вместимости невозможно.
Выдвижной лоток
Выдвижной лоток с роликами
Установка выдвижного лотка с
роликами на основное устройство
принтера
