- 40 -
Установка устройства
ПриложениеПечать
3
2
1
4
Алфавитный указатель
Перед использованием
Индивидуализация
Основные функции
устройства
2

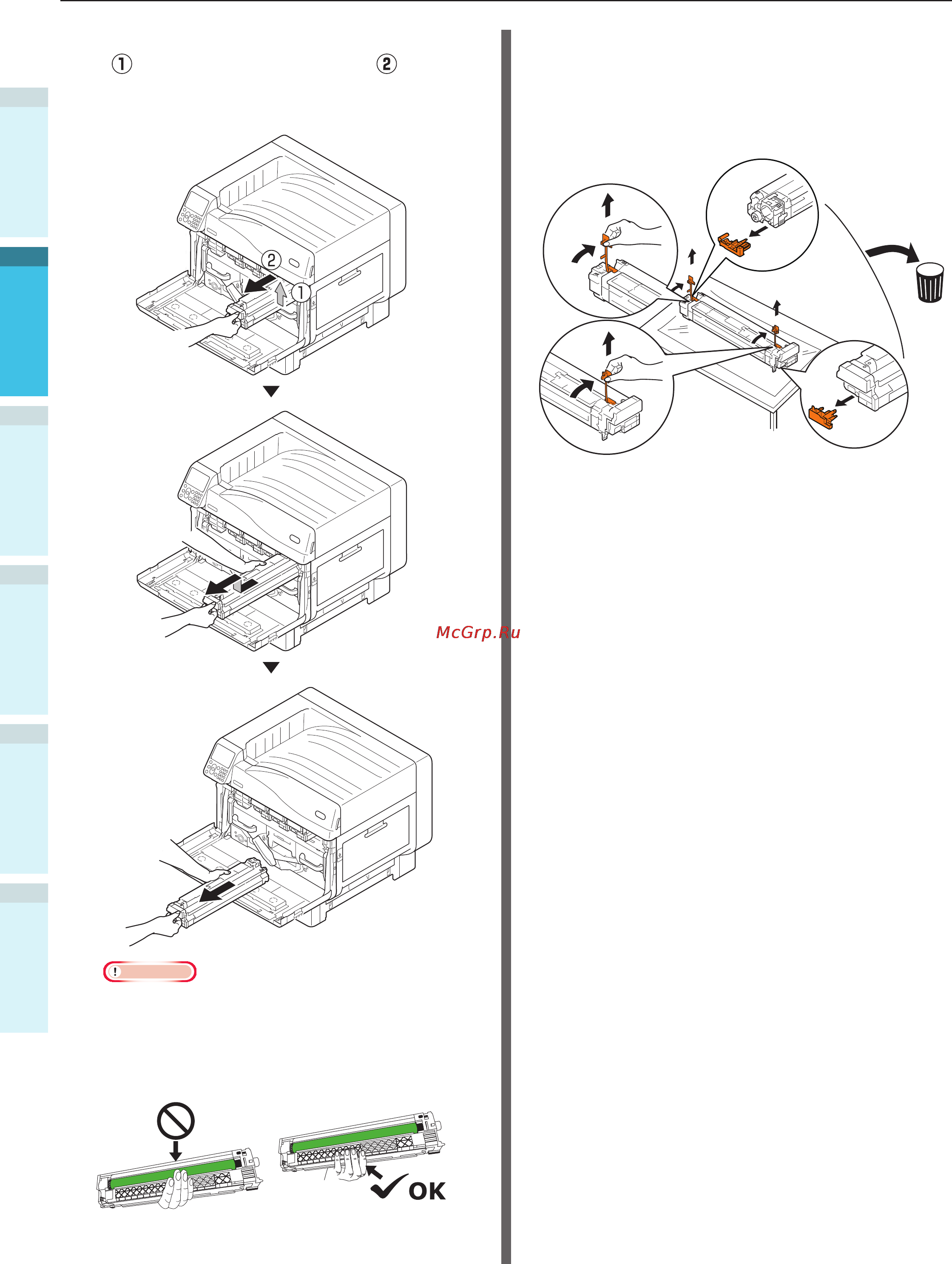

Аккуратно поднимите (голубой) рычаг
(
) и удалите фотобарабан( ). Будьте
осторожны, не касайтесь руками
зеленого цилиндра.
Примечание
z
Не подвергайте фотобарабан воздействию прямых
солнечных лучей и яркого света (от 1500 люкс).
Не оставляете его при внутреннем освещении на
период более 5 минут.
z
Будьте осторожны, не касайтесь и не поцарапайте
фотобарабан (зеленый цилиндр).
3
Поместите извлеченный фотобарабан
на плоскую поверхность, накрытую
бумагой, и извлеките 4 ограничителя
(оранжевого цвета) в направлении
стрелок.
