- 48 -
Установка устройства
ПриложениеПечать
3
2
1
4
Алфавитный указатель
Перед использованием
Индивидуализация
Основные функции
устройства

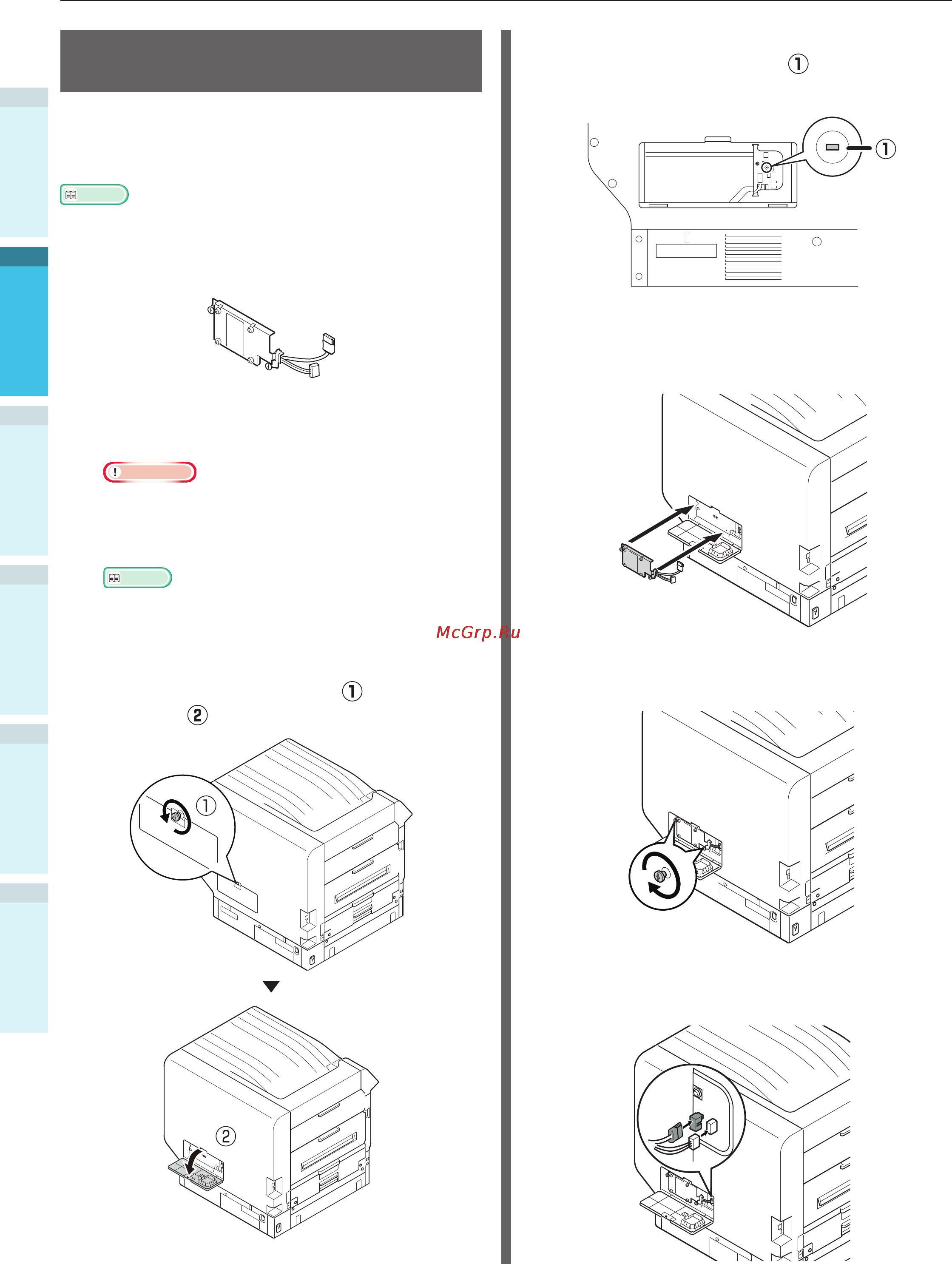

Установка встроенного жесткого
диска (дополнительно)
Установите (дополнительный) встроенный
жесткий диск для увеличения объема памяти
или осуществления безопасной печати.
Справка
z
Для получения сведений о функциях, требуемых
жестким диском см. «Расширенные».
Встроенный жесткий диск
1
ВЫКЛЮЧИТЕ питание устройства и
удалите кабели.
Примечание
z
При ВЫКЛЮЧЕНИИ питания убедитесь, что вы
нажали на выключатель питания и подождите
отключения питания перед ВЫКЛЮЧЕНИЕМ (O)
основного выключателя.
Справка
z
«Подключение кабелей питания» (P.51)
z
«ВЫКЛЮЧЕНИЕ источника питания» (P.52)
2
Ослабьте винты на крышке доступа в
задней части принтера (
) и откройте
дверцу (
).
3
Убедитесь, что внутренняя
светодиодная лампа (
)
ВЫКЛЮЧЕНА.
4
Выровняйте винты (x2) встроенного
жесткого диска по отверстиям
устройства.
5
Закрутите винты (x2) в направлении
стрелок для надежного закрепления.
6
Подключите разъемы жесткого диска
к устройству.
