- 38 -
Установка устройства
ПриложениеПечать
3
2
1
4
Алфавитный указатель
Перед использованием
Индивидуализация
Основные функции
устройства
4

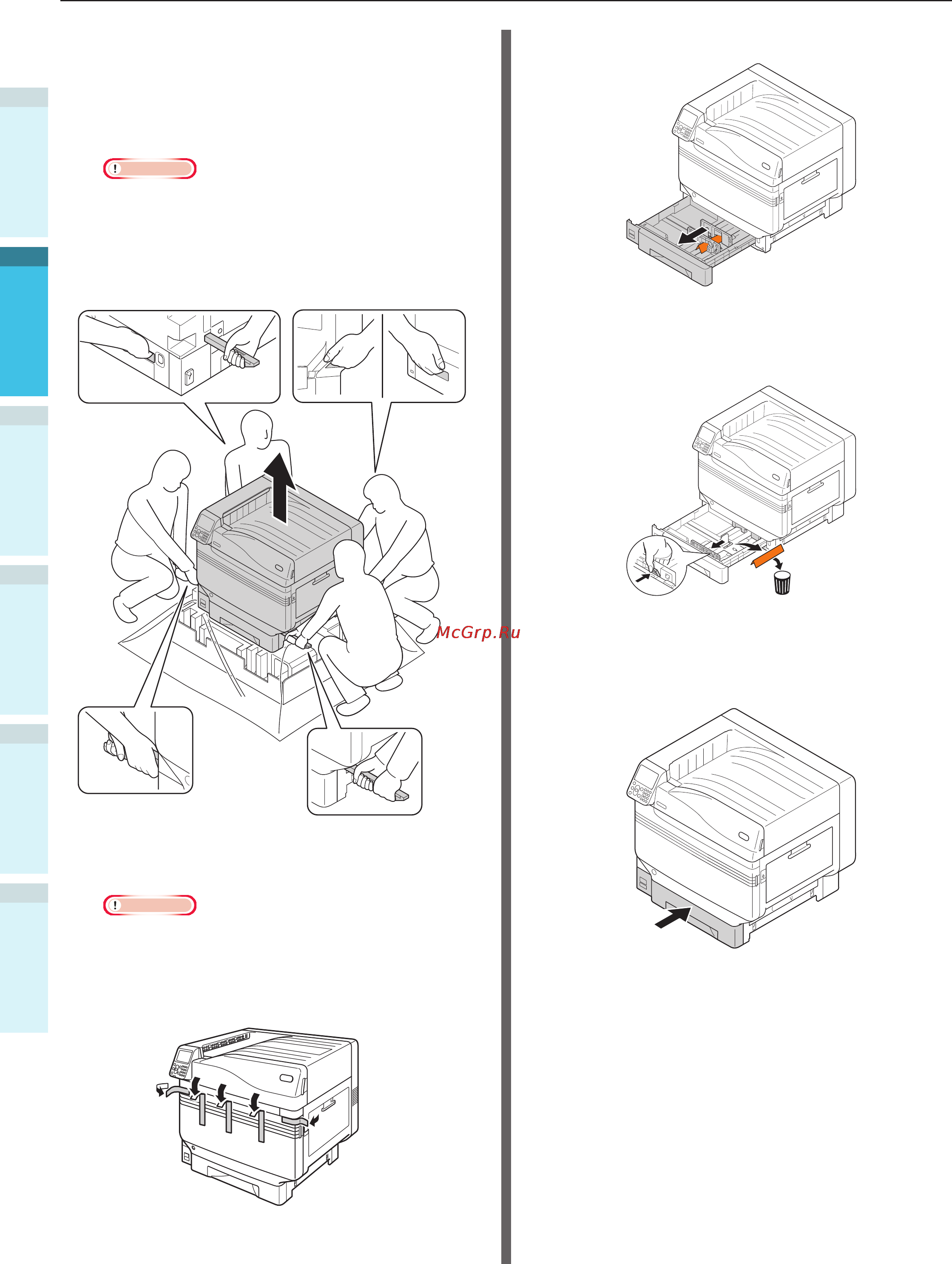

Удерживайте рычаги переноски и
возьмитесь за ручки для переноски.
Требуется не менее четырех человек
для подъема и одновременной
переноски устройства.
Примечание
z
Убедитесь, что вы не держитесь за места,
отличные от ручек для переноса, такие как лотки
подачи или боковые крышки, и т. д. Это может
привести к травме из-за падения устройства.
z
Убедитесь, что в подъеме и переноске устройства
принимают участие минимум четыре человека, во
избежание болей в спине и т. д.
5
Аккуратно опустите устройство в
место установки.
Примечание
z
Мягко и осторожно опустите устройство. Нет
риска травм от падания на руки и т. д.
6
Аккуратно снимите пять защитных
лент с основного блока принтера.
7
Извлеките кассету для бумаги лотка 1.
8
Сдвиньте направляющую бумаги и
извлеките фиксатор листов.
9
Установите кассету для бумаги в
лоток.
