- 43 -
Установка устройства
ПриложениеПечать
3
2
1
4
Перед использованием
Алфавитный указатель
Индивидуализация
Основные функции
устройства

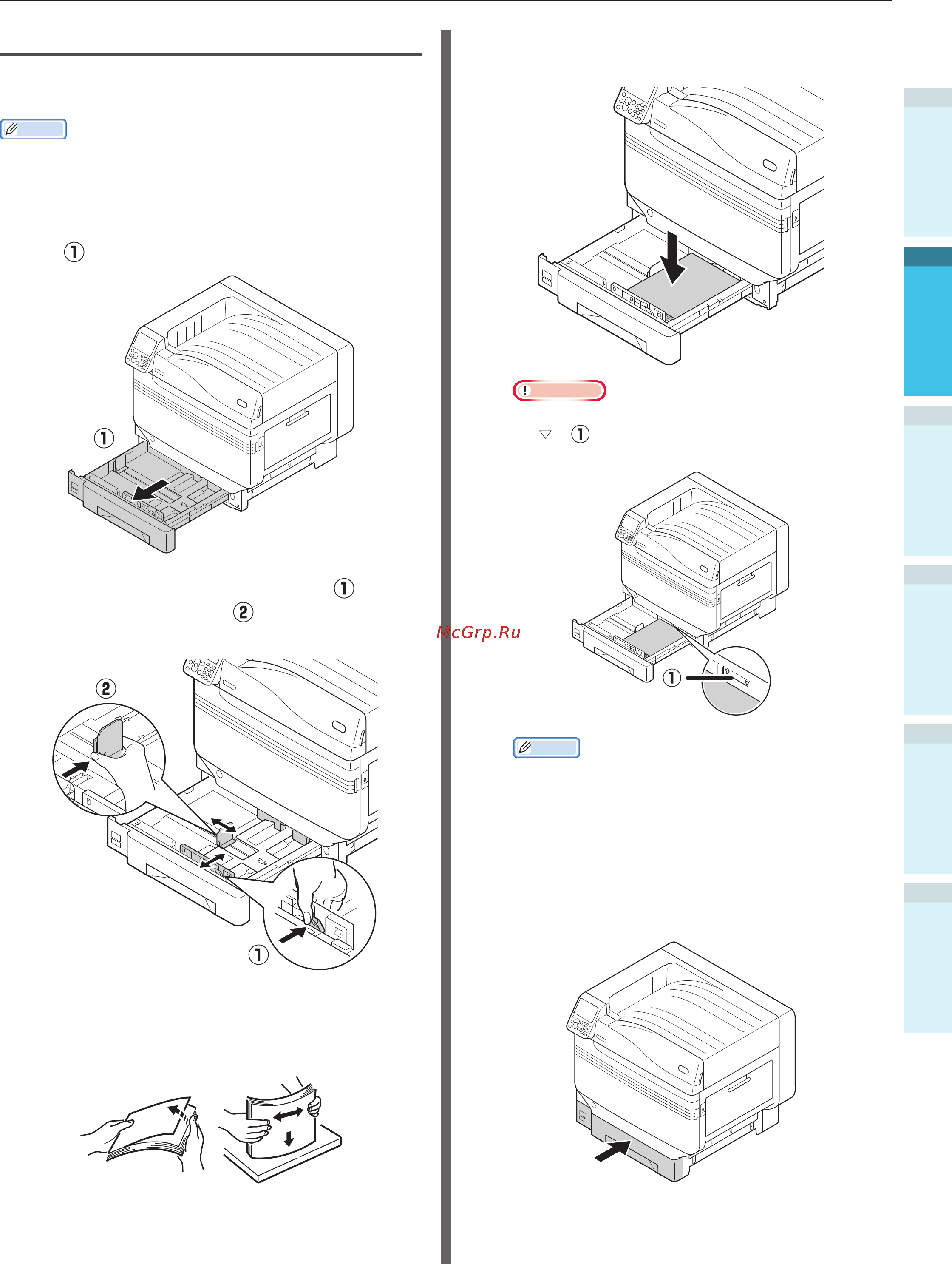

Установка бумаги
В этом разделе разъясняется установка бумаги
в лоток 1 или лотки 2/3/4/5.
Заметка
z
В этом разделе установка бумаги в лоток 1
используется в качестве примера. Установите бумагу в
лотки с 2 по 5 при помощи той же процедуры.
1
Вытащите кассету для бумаги лотка
1(
).
2
Сдвиньте направляющую бумаги ( ) и
ограничитель бумаги (
) для выравнивания
по установленному размеру бумаги.
3
Тщательно сортируйте бумагу.
Аккуратно выровняйте края бумаги
горизонтально.
4
Установите бумагу печатной
поверхностью вниз.
Примечание
z
Не выходите за рамки, обозначенные символом
«
» ( ) на направляющей, при установке
бумаги.
Заметка
z
Установите бумагу так, чтобы между ней и
направляющей или ограничителем не было
пробелов.
5
Используйте направляющую для
закрепления бумаги.
6
Верните кассету для бумаги в лоток.
