- 37 -
Установка устройства
ПриложениеПечать
3
2
1
4
Перед использованием
Алфавитный указатель
Индивидуализация
Основные функции
устройства
1

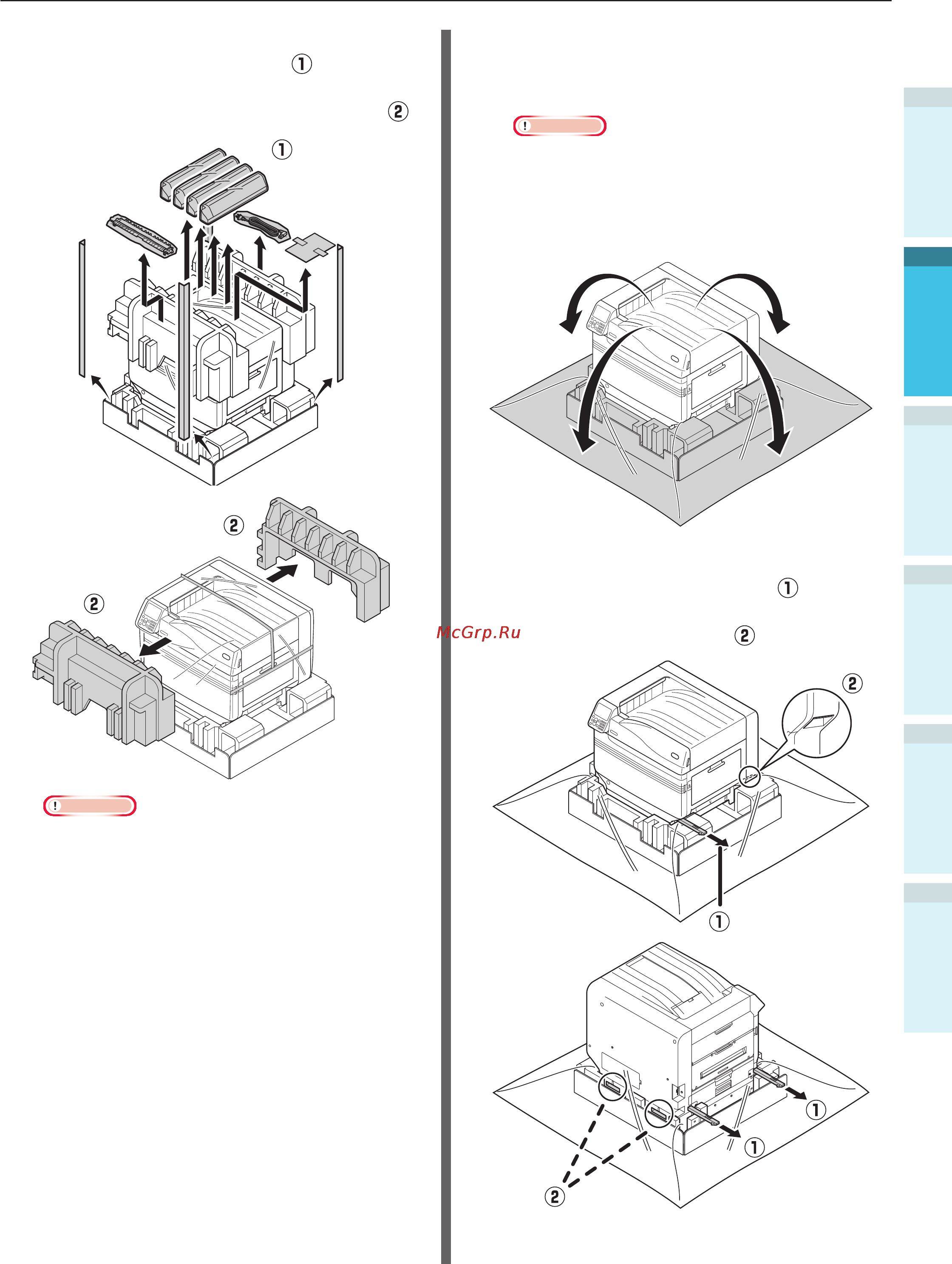

Откройте упаковку и удалите
периферийные устройства (
),
приложенное руководство, средства
защиты и амортизационный материал (
).
Примечание
z
Средства упаковки и защиты используются при
доставке устройства, храните их аккуратно.
2
Удалите упаковочный мешок, в
который помещен основной блок
принтера.
Примечание
z
Не удаляйте предохранительную пленку
защитного оборудования, лотков подачи
бумаги и боковых крышек перед перемещением
устройства в место установки. Открытие лотков
и крышек при транспортировке может привести к
нежелательным повреждениям.
3
Удалите три рычага переноски
в нижней части принтера (
), и
проверьте местонахождение трех
ручек для переноски (
).
