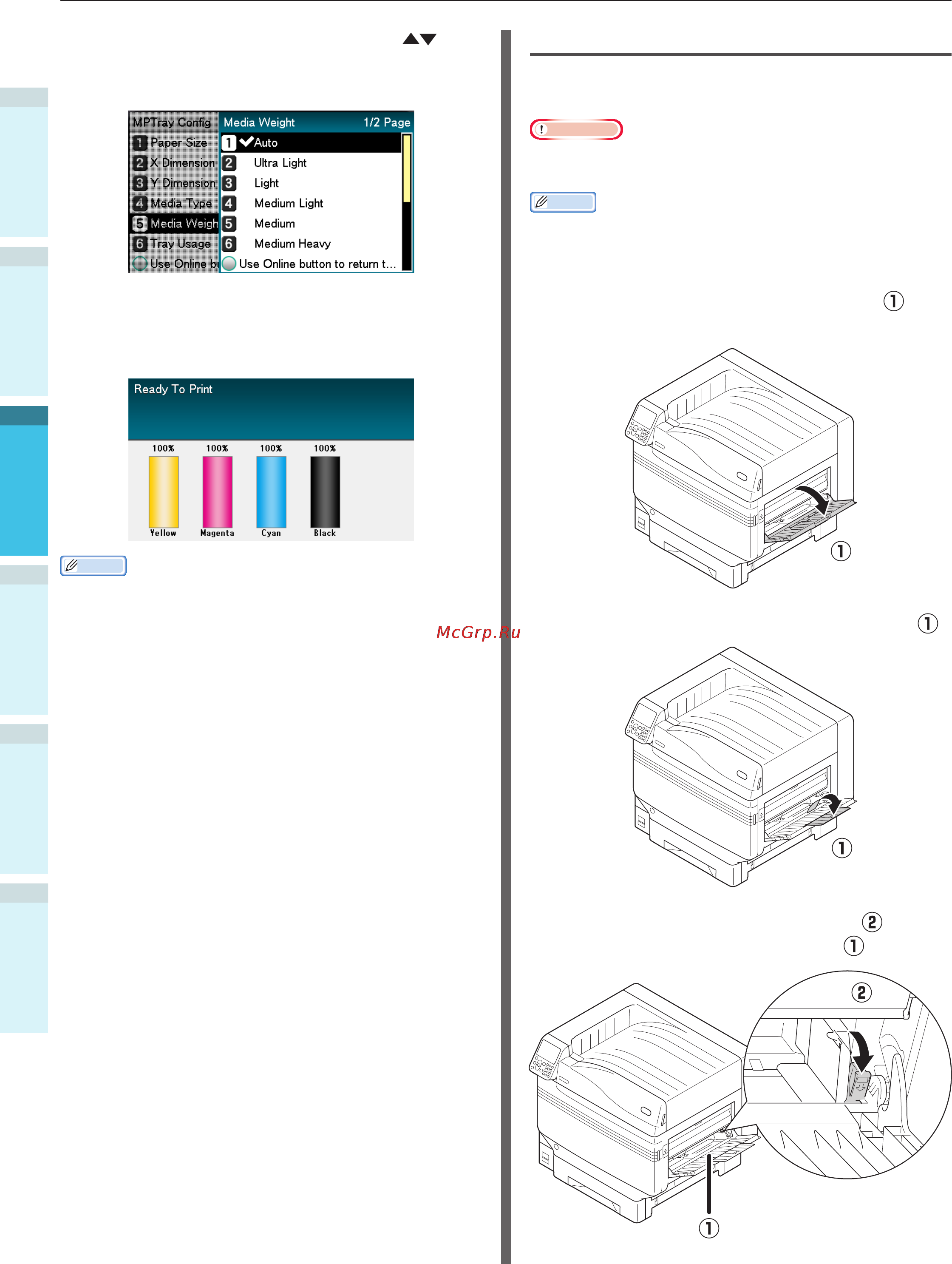

OKI ES9431 [94/141] Установка бумаги
![OKI ES9431 [94/141] Установка бумаги](/views2/1074014/page94/bg5e.png)
Печать с многоцелевого лотка
Приложение
2
1
Печать
3
4
Алфавитный указатель
Перед использованием
- 94 -
Индивидуализация
Основные функции
устройства
9
Нажимайте кнопки прокрутки
для выбора размера установленной
бумаги и нажмите кнопку [OK (OK)].
10
Нажмите кнопку [BACK (НАЗАД)]
несколько раз, чтобы вернуться к
экрану ожидания.
Заметка
z
Нажмите кнопку [CANCEL (ОТМЕНА)], чтобы вернуться
к предыдущему экрану.
Установка бумаги
Печать в многоцелевом лотке производится на
лицевой стороне установленной бумаги.
Примечание
z
Не подбирайте и не устанавливайте бумагу различных
размеров, типов и толщины одновременно.
Заметка
z
При установке пользовательского формата бумаги
его необходимо внести в список. Для получения
дополнительных сведений см. «Расширенные».
1
Откройте многоцелевой лоток ( )
перед собой.
2
Откройте дополнительный держатель ( ).
3
Потяните установочный рычаг ( )
справа от держателя бумаги (
) на себя.
