- 47 -
Установка устройства
ПриложениеПечать
3
2
1
4
Перед использованием
Алфавитный указатель
Индивидуализация
Основные функции
устройства
5

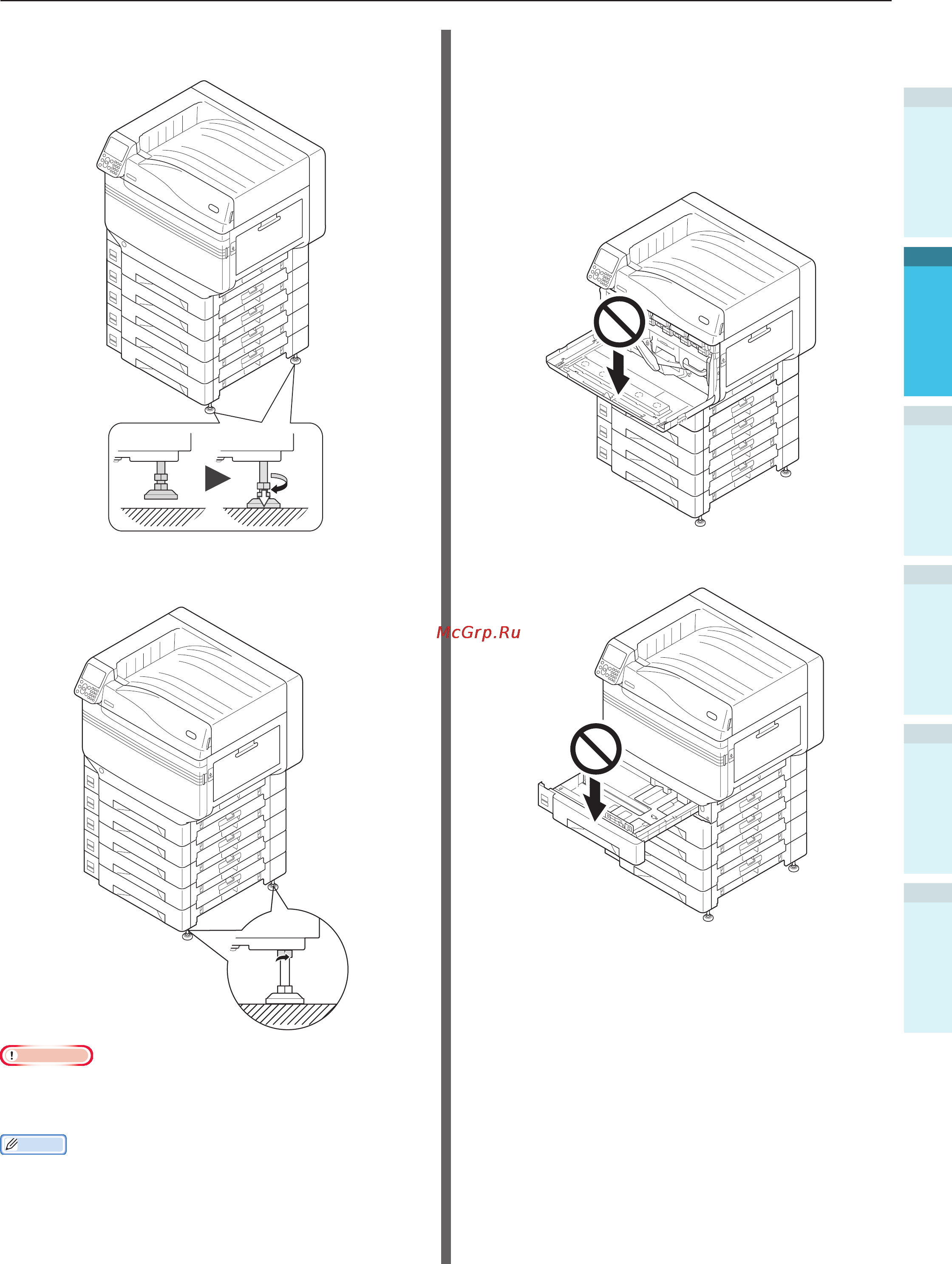

Крутите гайки и болты в нижней части
каждой ножки для их опускания.
6
Когда каждая ножка достигнет земли,
затяните гайки наверху для фиксации лотка.
Примечание
z
При перемещении устройства поверните и тщательно
поднимите гайки выдвижного лотка большой
вместимости и перемещайте в удалении от земли.
Заметка
z
При установке выдвижного лотка необходимо
использовать «Подключение кабелей» (P.57) и
«Подключение кабелей питания» (P.51) перед
настройкой драйверов принтера для обнаружения
выдвижного лотка.
См. «Параметры добавления» (P.76).
При перемещении принтера, замене расходных
материалов, техническом обслуживании
или установке бумаги в лоток убедитесь в
выполнении следующего для предотвращения
падения принтера.
z
Не нажимайте на переднюю крышку
принтера, когда она открыта.
z
Не давите на кассету сверху при ее
извлечении.
