- 5 -

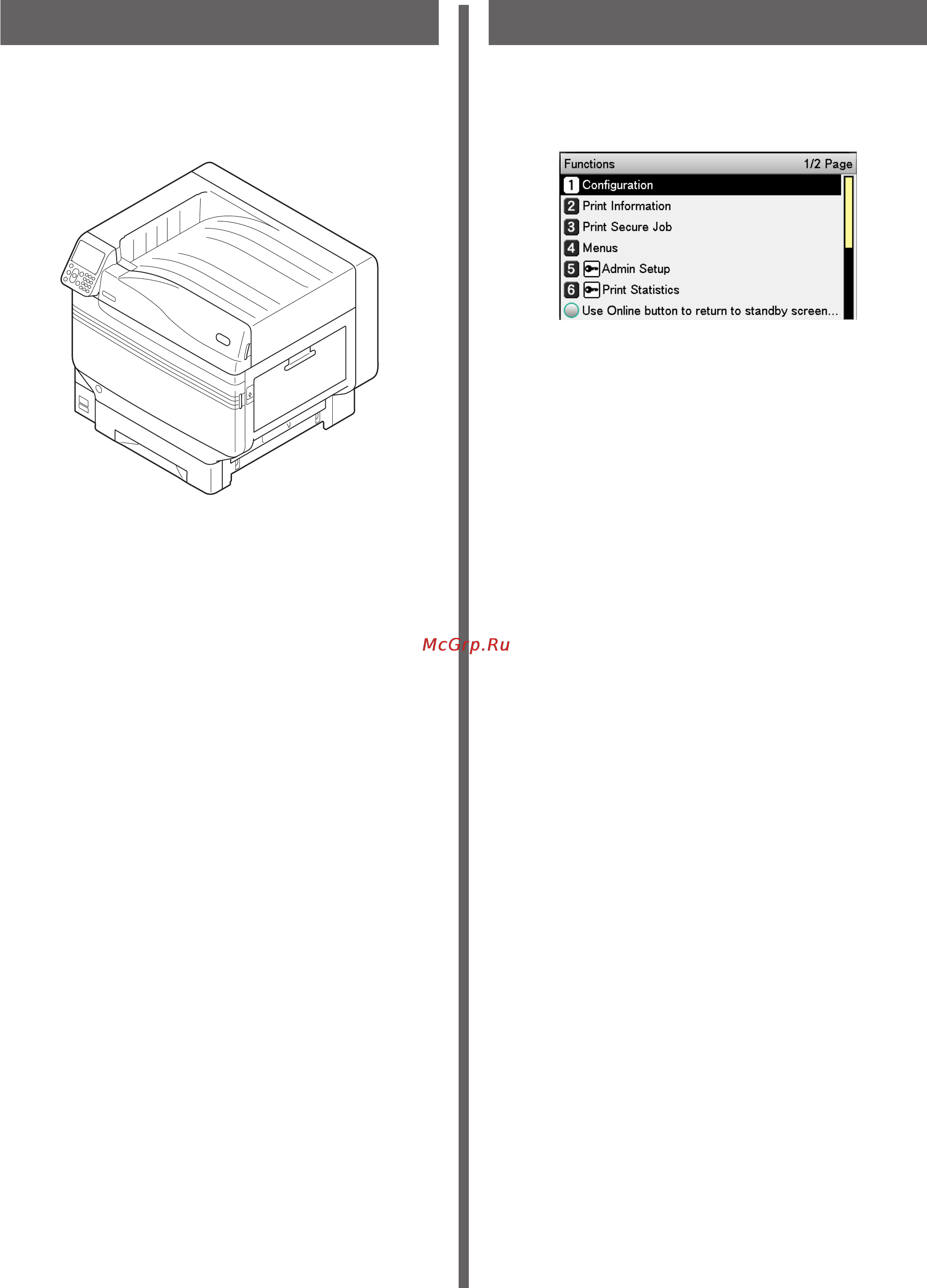

Иллюстрации
Используемые здесь рисунки относятся к
модели C931, если не указано иное.
Иллюстрации могут отличаться от
фактического вида продукта.
Экраны
Изображения панели управления и ПК,
используемые здесь, являются примерами.
Приводимые изображения могут отличаться от
фактического вида продуктов и экранов.
