- 42 -
Установка устройства
ПриложениеПечать
3
2
1
4
Алфавитный указатель
Перед использованием
Индивидуализация
Основные функции
устройства
3

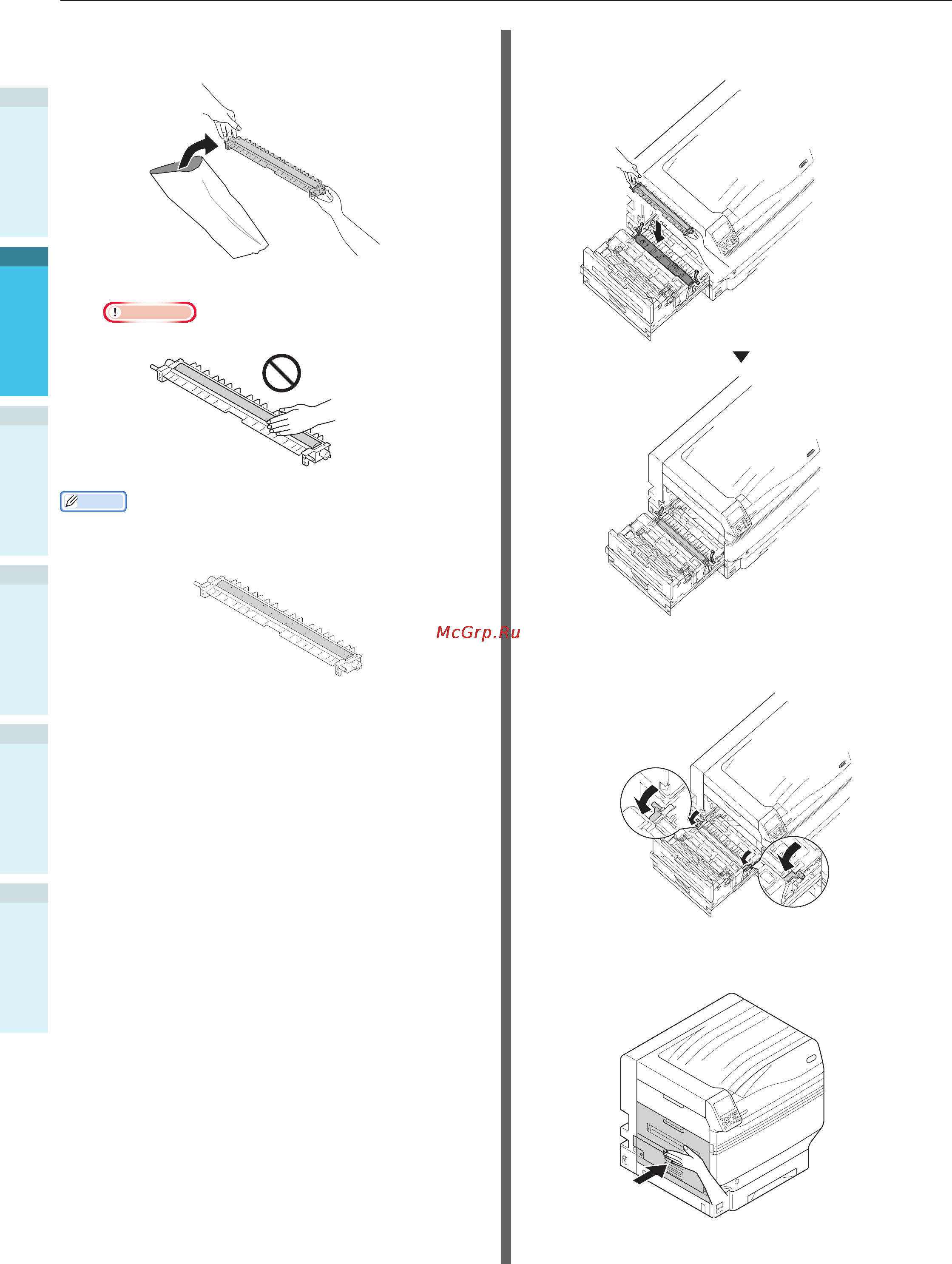

Извлеките из пакета блок
передаточного валика.
Примечание
z
Не касайтесь губки блока передаточного валика.
Заметка
z
Тонер, используемый для проверки качества, может
остаться на поверхности валика. Тонер на поверхности
валика не влияет на производительность принтера.
4
Установите блок передаточного
валика в выходной блок.
5
Нажмите на фиксирующий рычаг
(синий) с обеих сторон.
6
Установите выходной блок обратно в
принтер.
