- 41 -
Установка устройства
ПриложениеПечать
3
2
1
4
Перед использованием
Алфавитный указатель
Индивидуализация
Основные функции
устройства
4

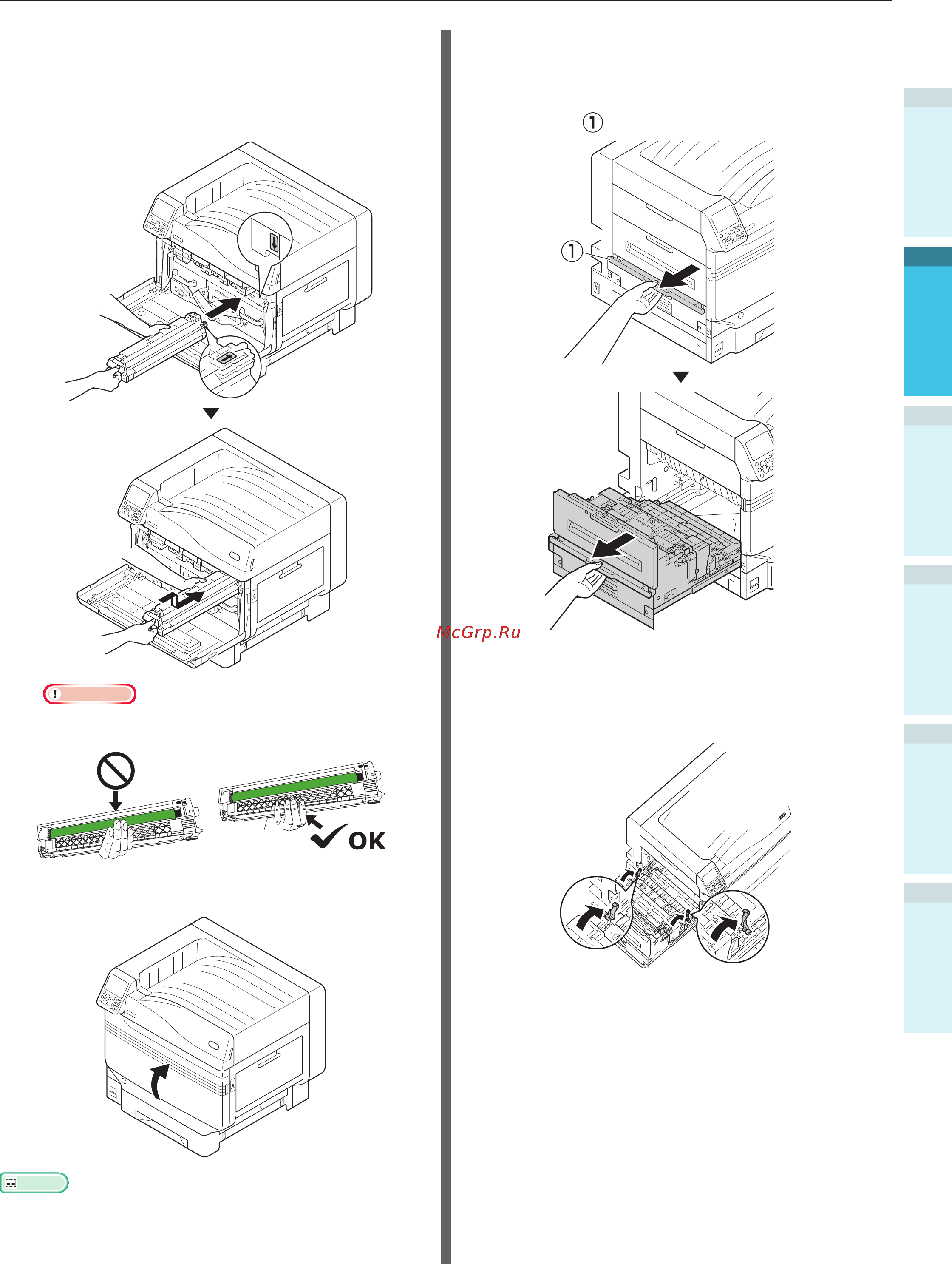

Выровняйте (красные) указательные
стрелки фотобарабана со стрелками
устройства, мягко вставьте его в разъем
и твердо протолкните до конца, не
касаясь зеленого цилиндра руками.
Примечание
z
Будьте осторожны, не касайтесь и не поцарапайте
фотобарабан (зеленый цилиндр).
5
Закройте крышку разъема.
Справка
z
Модель C941/ES9541dn требует установки набора
плашечных цветов. Для получения дополнительных
сведений см. «Отдельное руководство по работе с
плашечными цветами».
Установка блока передаточного
валика.
1
Приподнимите открыватель выходного
блока (
) и извлеките выходной блок.
2
Поднимите стопорные рычаги (синие),
расположенные с обеих сторон блока
передаточного валика, и установите в
местоположение выходного блока.
