- 21 -
Наименование и использование компонентов
Приложение
1
2
Печать
3
4
Перед использованием
Алфавитный указатель
Индивидуализация
Основные функции
устройства

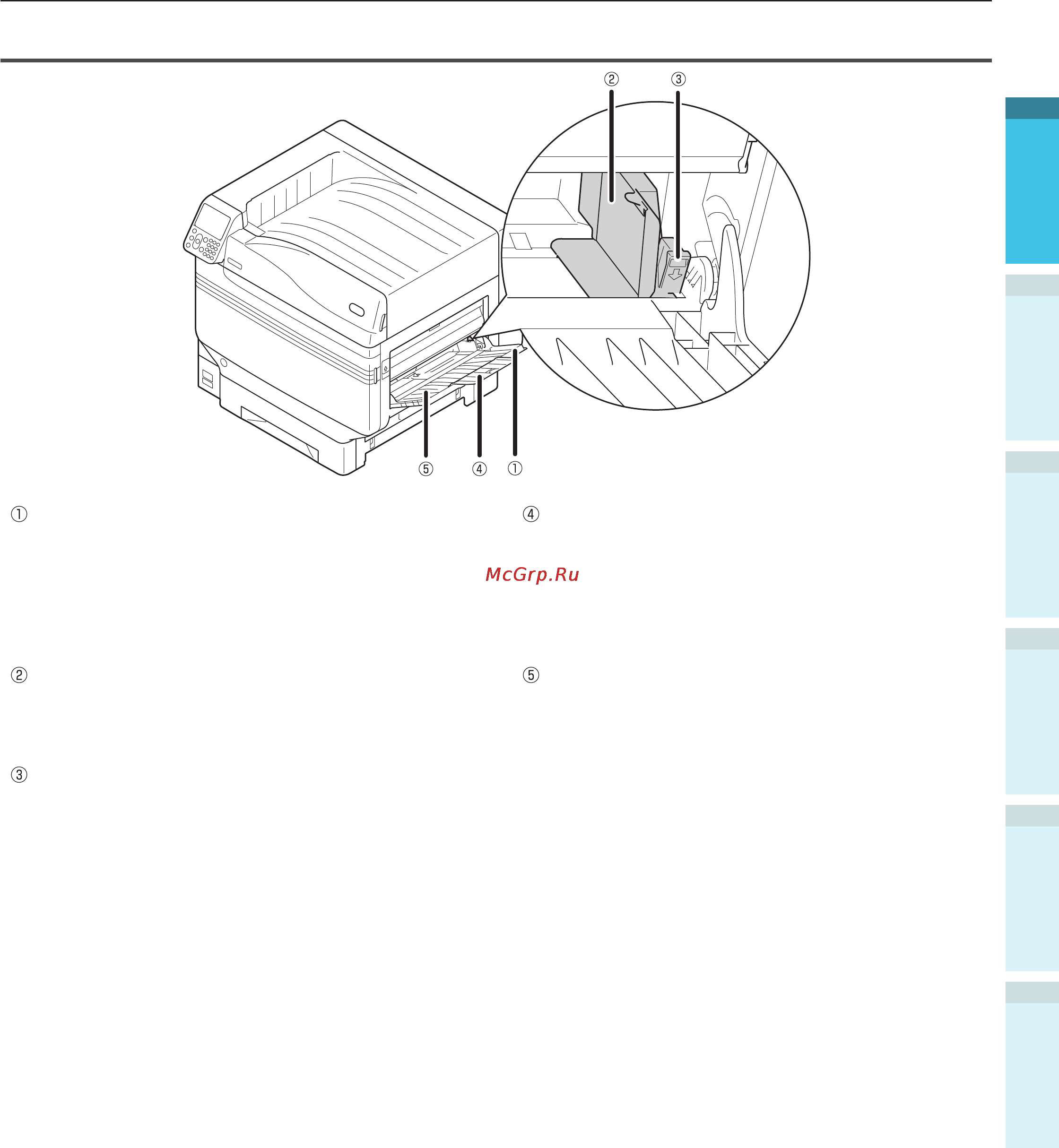

Внутренняя правая часть
Многофункциональный лоток/МЦ Лоток
Позволяет печатать на разных типах бумаги,
включая открытки, конверты и т. д.
Более того, используется при печати на верхней
стороне бумаге. При использовании обычного
лотка на панели управления установите формат
бумаги.
Дополнительный держатель
Поддерживает бумагу, загруженную в
многофункциональный лоток.
Направляющие бумаги
Регулируют положение бумаги в соответствии с ее
шириной.
Держатель бумаги
Поддерживает бумагу для печати в
многофункциональном лотке.
Устанавливает бумагу печатной стороной вверх.
Рычаг установки
Двигайте направляющие бумаги влево и вправо,
потянув рычаг на себя, при регулировании
направляющих по ширине бумаги. Направляющие
надежно закрепляются при возвращении рычага в
исходное положение.
