- 63 -
Подключение ПК
ПриложениеПечать
3
2
1
4
Перед использованием
Алфавитный указатель
Индивидуализация
Основные функции
устройства

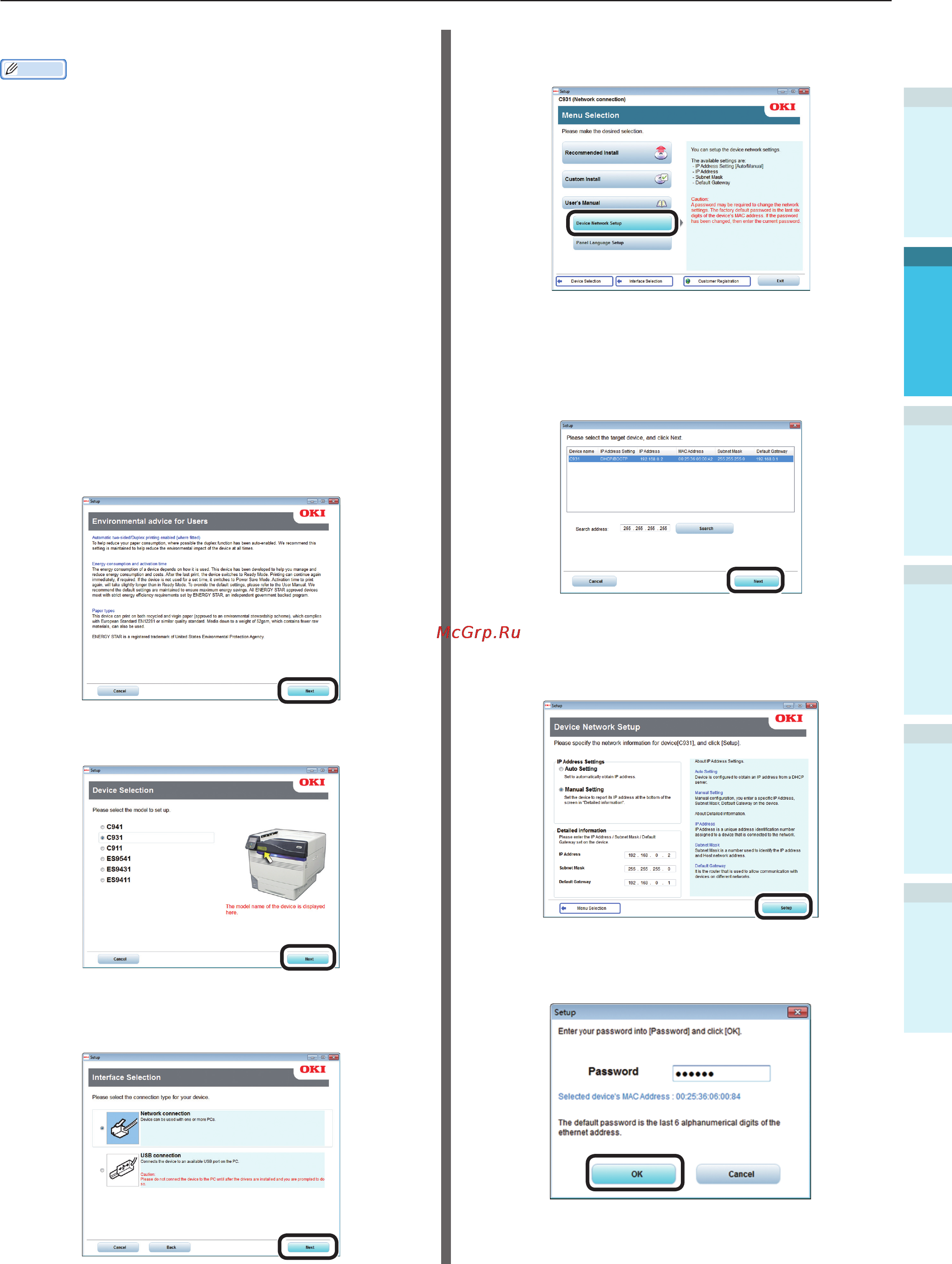

Настройка сети устройства
Заметка
z
В случае настройки для принтера IP-адреса с помощью
шагов 1–14, описанных в «Установочные драйверы
принтера (Windows)» (P.59), пропустите данный раздел.
1
Убедитесь, что между устройством
и ПК установлена связь и питание
ВКЛЮЧЕНО, затем вставьте«DVD-диск
с программным обеспечением» в ПК.
2
Когда отобразится окно «Автозапуск»,
щелкните [Запустить Setup.exe].
3
Когда отобразится окно «Контроль учетной
записи пользователя», щелкните [Да].
4
Тщательно прочитайте
«Пользовательское соглашение» и
щелкните [Принимаю].
5
Прочитайте «советы по среде
(Environmental advice for Users)», и
щелкните [Далее (Next)].
6
Установите соответствующую модель
принтера, затем щелкните [Далее (Next)].
7
Выберите [Сетевые подключения
(Network connection)], и щелкните
[Далее (Next)].
8
Щелкните [Настройки сети
устройства (Device Network Setup)].
9
Начнется поиск принтера. Когда
принтер будет определен, выберите
его в таблице и щелкните [Далее
(Next)].
10
Введите сведения настройки сети
и щелкните [Индивидуализация
(Setup)].
11
Введите сведения настройки сети и
щелкните [OK (OK)].
