- 49 -
Установка устройства
ПриложениеПечать
3
2
1
4
Перед использованием
Алфавитный указатель
Индивидуализация
Основные функции
устройства
7

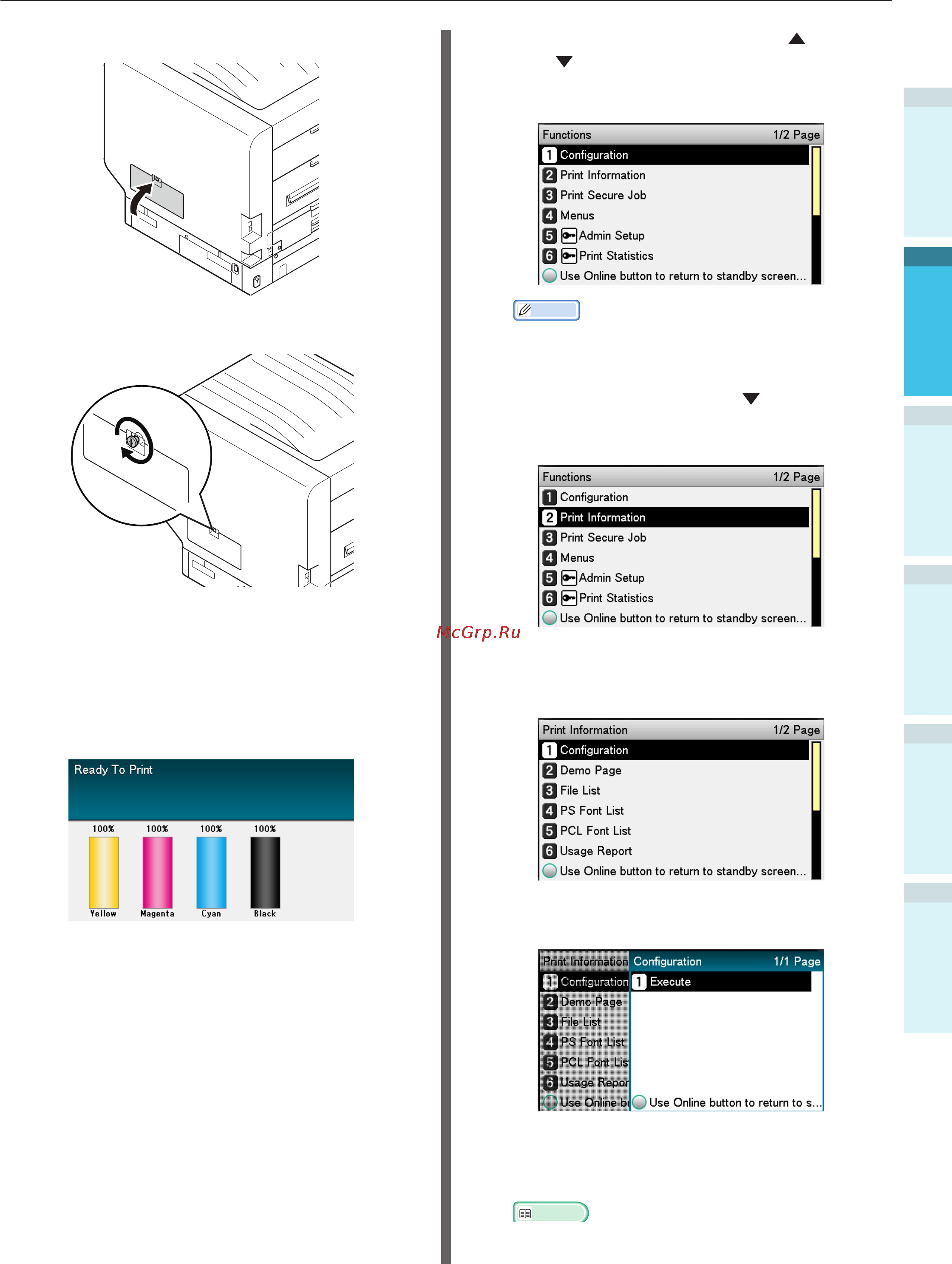

Закройте крышку доступа.
8
Затяните винты крышки доступа.
9
Подключите кабели и ВКЛЮЧИТЕ
питание устройства.
10
Убедитесь, что на
жидкокристаллической панели
отображается экран ожидания.
11
Напечатайте документ «Информация
о печати».
Нажмите кнопку прокрутки
или
на панели управления для
отображения экрана «Функции
(Functions)».
Заметка
z
Напечатайте «Информация о печати» на бумаге
формата A4. Установите бумагу размера A4 в
лоток подачи бумаги.
12
Нажмите кнопку прокрутки , чтобы выбрать
[Печать сведений (Print Information)],
затем нажмите кнопку [OK (OK)].
13
После выбора пункта [Сведения об
установке (Conguation)] нажмите
кнопку [OK (OK)].
14
После выбора пункта [Выполнить
(Execute)] нажмите кнопку [OK (OK)].
15
Убедитесь, что сведения о жестком
диске внесены в документ
«Информации о печати».
Справка
z
«Информация о печати.» (P.54)
