- 65 -
Подключение ПК
ПриложениеПечать
3
2
1
4
Перед использованием
Алфавитный указатель
Индивидуализация
Основные функции
устройства
9

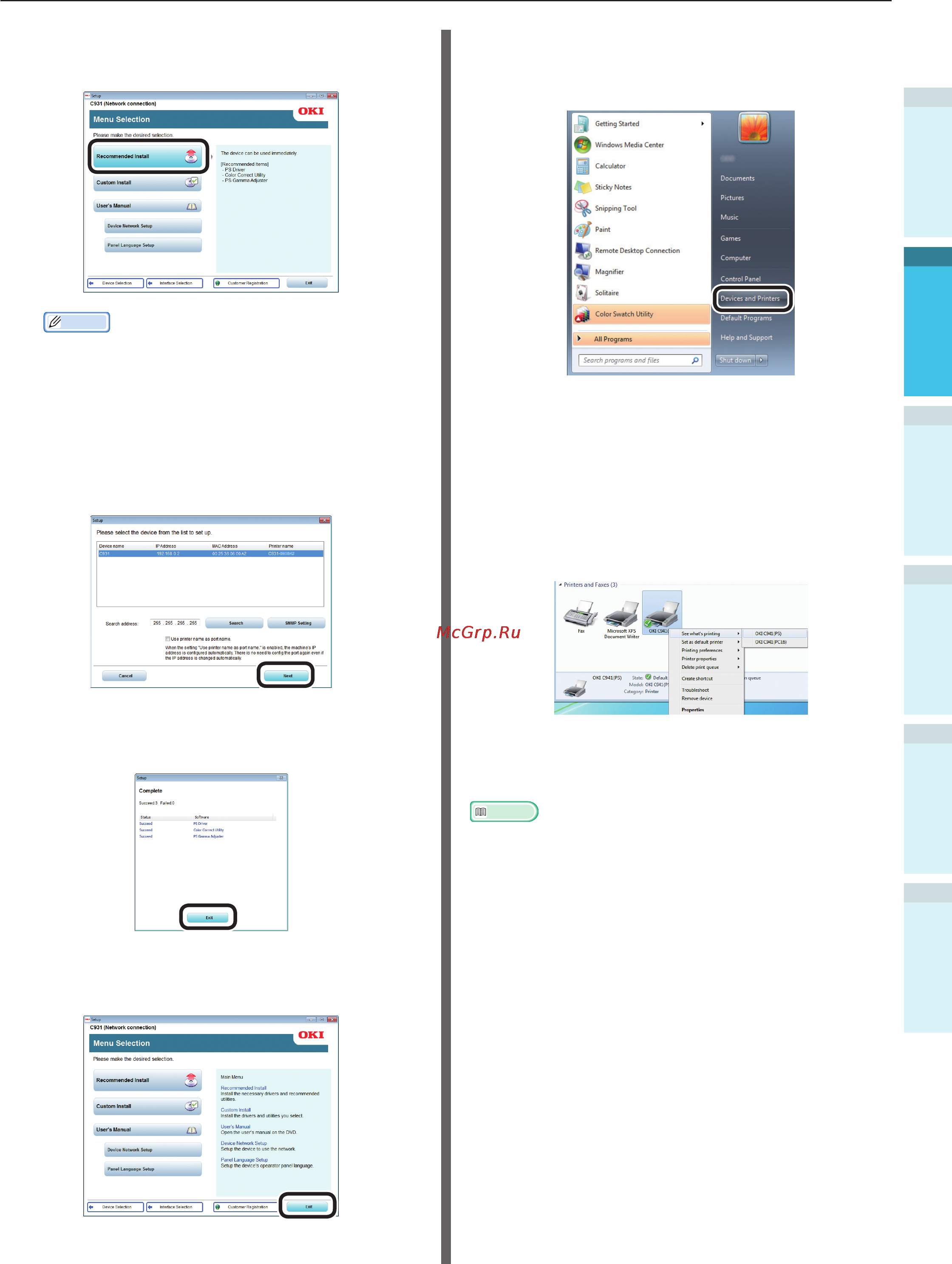

Щелкните [Быстрая установка
(Recommended Install)].
Заметка
z
Щелкните [Выборочная установка (Custom
install)] и выберите «драйверы PCL6 (PCL6
Driver)» и «драйверы XPS (XPS Driver)».
10
Начнется поиск принтера. Когда
принтер будет определен, выберите
устройство в таблице. Щелкните
[Далее (Next)] для начала установки.
11
Когда установка будет закончена,
щелкните [Выход (Exit)].
12
Щелкните [Выход (Exit)] на экране
меню для завершения.
13
Выберите [Пуск (Start)] >
[Устройства и принтеры (Devices
and Printers)].
14
Убедитесь, что отображается значок
OKI C931.
Щелкните правой кнопкой мыши
значок OKI C931 и выберите
элемент из меню. Убедитесь, что все
установленные драйверы принтера
отображаются в подменю.
15
Извлеките «DVD-диск с программным
обеспечением» из ПК.
Справка
z
Для получения сведений о печати с ПК см.»Печать из
лотков» (P.89).
