- 67 -
Подключение ПК
ПриложениеПечать
3
2
1
4
Перед использованием
Алфавитный указатель
Индивидуализация
Основные функции
устройства

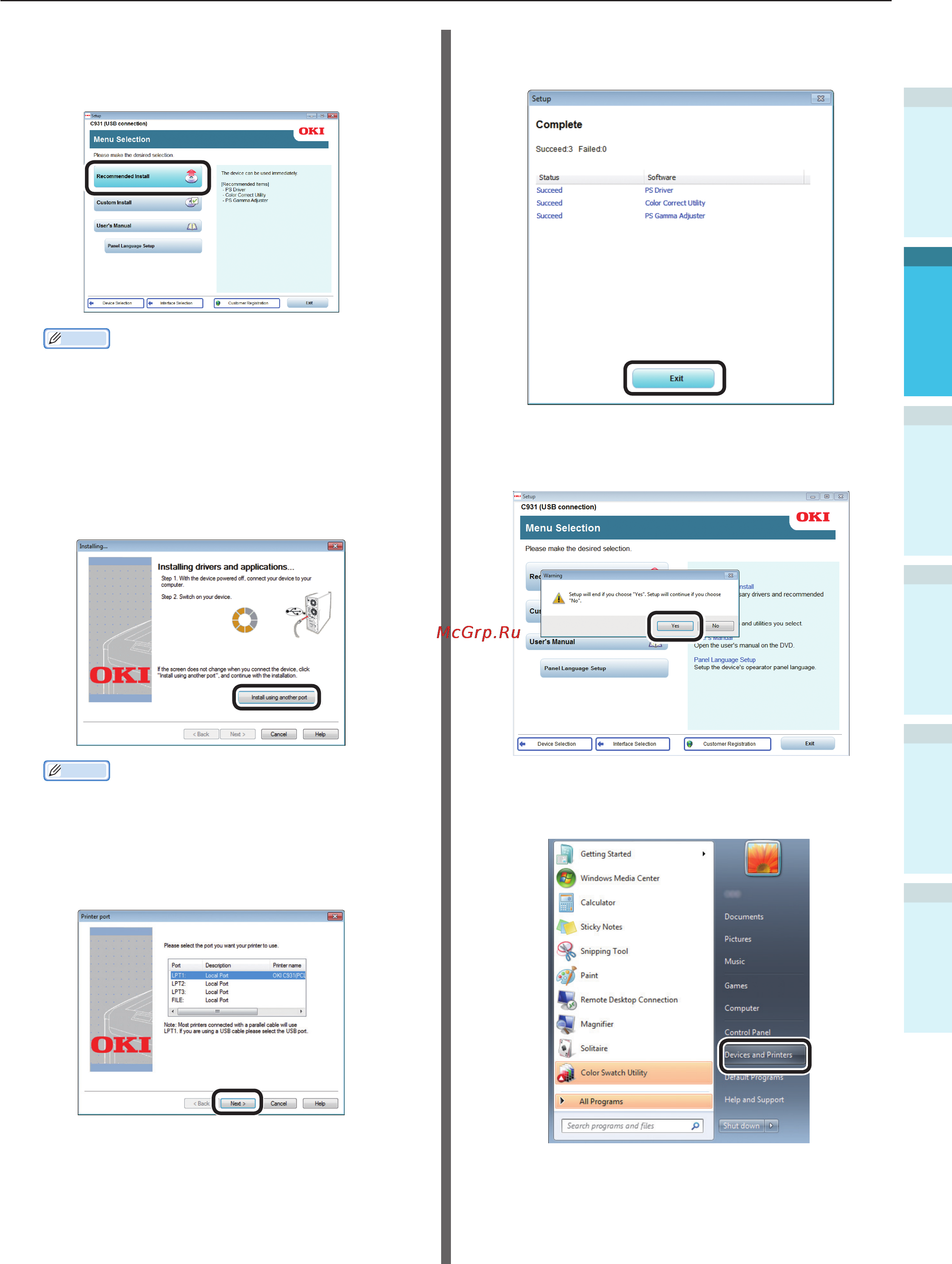

9
Щелкните [Быстрая установка
(Recommended Install)] для начала
установки.
Заметка
z
Щелкните [Выборочная установка (Custom install)]
и выберите «драйверы PCL6» и «драйверы XPS».
10
Если во время установки отобразится
следующий экран, подключите
устройство к ПК при помощи USB-
кабеля и ВКЛЮЧИТЕ питание
устройства.
Заметка
z
Если изображение не изменится даже после
подключения устройства, щелкните [Установить
при помощи другого порта (Install using
another port)].
Выберите порт, к которому подключено
устройство при помощи экрана «Выбор порта (Port
selection)», затем щелкните [Далее (Next)].
11
Когда установка будет закончена,
щелкните [Выход (Exit)].
12
На экране меню щелкните [Выход
(Exit)] > [Да].
13
Выберите [Пуск] > [Устройства и
принтеры (Devices and Printers)].
