Configurazione del sistema SiT12-205
108 Configurazione del sistema

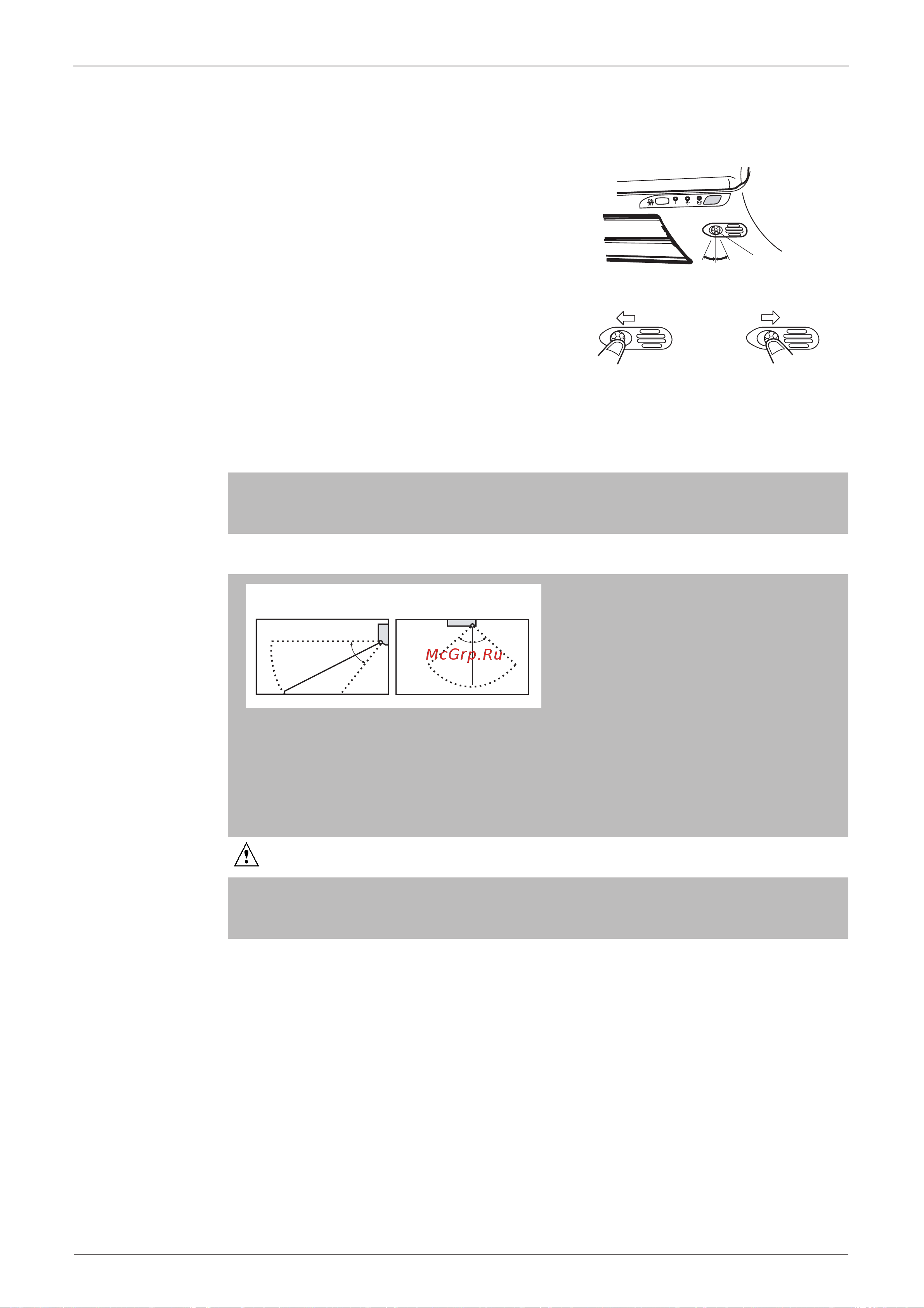

■ Orientamento del sensore di movimento
INTELLIGENT EYE.
•È possibile regolare l'orientamento del sensore di
movimento INTELLIGENT EYE per aumentare l'area
di rilevamento.
(Inclinazione regolabile: 15° a destra e sinistra
rispetto all'asse centrale)
• Premere delicatamente per spostare il sensore in
modo da regolare l'inclinazione.
• Dopo aver regolato l'angolazione, strofinare
delicatamente il sensore con un panno pulito,
facendo attenzione a non graffiarlo
“INTELLIGENT EYE” è utile per la modalità Risparmio Energetico
Note sul sensore “INTELLIGENT EYE”
ATTENZIONE
Modalità risparmio energetico
• Modifica la temperatura–2∞C in riscaldamento / +2∞C in raffreddamento / +1∞C in modalità deumidificazione
rispetto alla temperatura impostata.
• Riduce leggermente la portata d'aria in modalità ventilazione.
• Il campo di applicazione è il seguente:
• Il sensore non è in grado di rilevare oggetti in movimento ad una distanza superiore ai 5 metri. (Verificare il campo
di funzionamento)
• La sensibilità di rilevamento del sensore varia in base alla posizione dell'unità interna, alla velocità di spostamento
delle persone, al campo di temperatura, ecc.
• Il sensore può rilevare per errore animali domestici, luce solare, tende in movimento e luce riflessa dagli specchi.
• Il sensore INTELLIGENT EYE non funzionerà mentre la funzione POWERFUL è attiva.
• La funzione notte (pag. 20.) non si attiverà se il sensore INTELLIGENT EYE è in funzione.
• Non collocare oggetti di grandi dimensioni vicino al sensore.
Tenere le unità di riscaldamento o gli umidificatori al di fuori dell'area di rilevamento del sensore. È possibile che il
sensore rilevi oggetti non pertinenti, oppure che non rilevi le persone presenti in una stanza.
• Urti o colpi violenti potrebbero danneggiare il sensore, con conseguenti malfunzionamenti.
Sensore di movimento
INTELLIGENT EYE
15˚15˚
Spostamento del
sensore verso sinistra
Spostamento del
sensore verso destra
80˚
50˚
5m
50˚
5m
Inclinazione verticale 80°
(Vista laterale)
Inclinazione orizzontale 100°
(Vista lato superiore)
