Segnalazioni di diagnostica SiT12-205
130 Diagnostica
1. Segnalazioni di diagnostica
1.1 Individuazione ed eliminazione guasti con la spia di
funzionamento
La spia di funzionamento lampeggia quando viene rilevata una delle seguenti anomalie.
1. Quando un dispositivo di protezione della sezione interna od esterna si attiva, oppure
quando il termistore non funziona correttamente, disabilitando il funzionamento dell'unità.
2. Quando si verifica un errore di comunicazione tra le sezioni interne ed esterne.
In ambo i casi, utilizzare la procedura di diagnostica descritta nelle pagine seguenti.

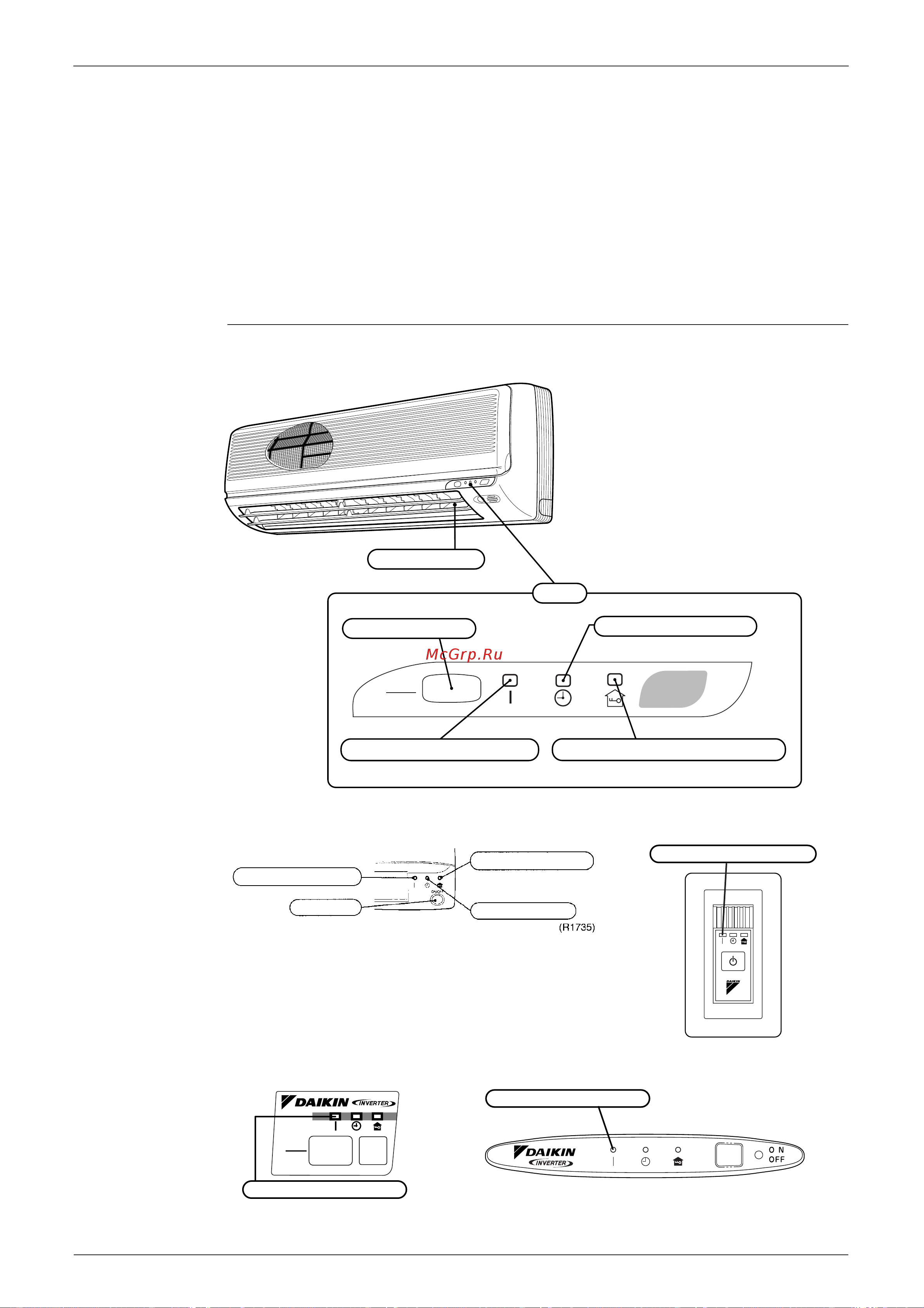

Posizione della
spia di
funzionamento
Per
Serie FTK(X)25/35AZ
Per
Serie FTK (X) 50 / 60 / 71AZ
Per
Serie CDK (X) 25 / 35 / 50 / 60AZ
Per
Serie FVX 25 / 35 / 50AZ
Per
Serie FLK (X) 25 / 35 / 50 / 60AZ
ON
OFF
Spie
Spia (rossa) modalit HOME LEAVE
Spia di funzionamento (verde)
Spia del TIMER (arancio)
Mandata dell’aria
Interruttore ON/OFF
(R1734)
Spia di FUNZIONAMENTO (verde)
Spia (rossa) modalità HOME LEAVE
Spia del TIMER (gialla)
Interruttore ON/OFF
•Si illumina quando viene attivata la
modalità HOME LEAVE.
(Vedere pag. 13)
(Vedere pag. 15)
Spia di funzionamento (verde)
(Q0340)
ON
OFF
Spia di funzionamento (verde)
(Q0342)
Spia di funzionamento (verde)
(Q0341)
