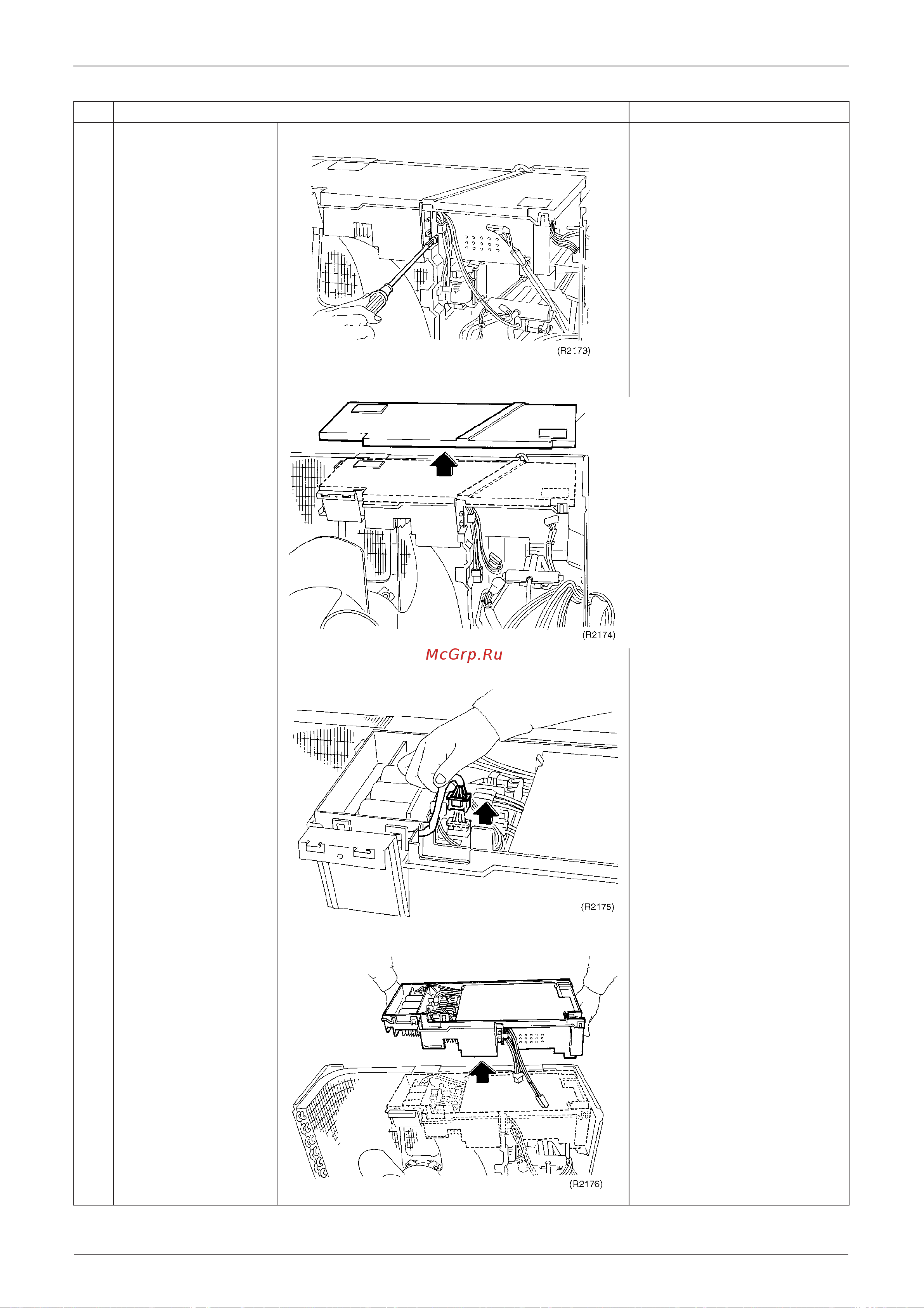

Unità esterna (classe 52 / 58 / 68 / 75) SiT12-205
210 Procedura di smontaggio
2
Rimuovere la vite del
quadro elettrico.
3
Rimuovere il coperchio
protetto contro lo
stillicidio.
4
Scollegare il cavo del
motore ventilatore.
5
Sollevare il quadro
elettrico manualmente
per smontarlo.
Fase
Procedura Posizioni
Coperchio
protetto contro lo
stillicidio
