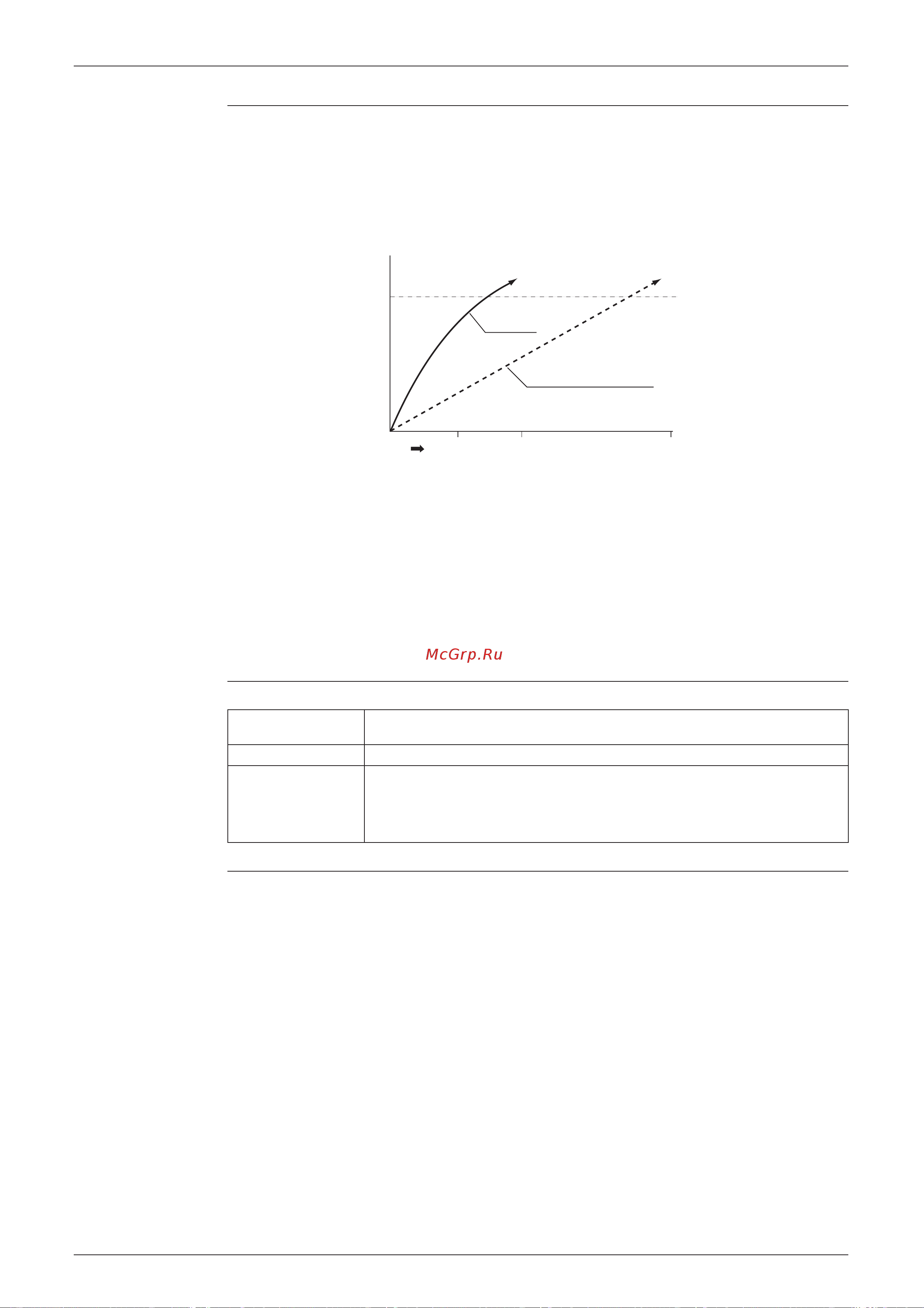

SiT12-205 Funzioni principali
Funzioni principali 35
Caratteristiche
dell'Inverter
L'Inverter presenta le seguenti caratteristiche:
È possibile regolare la potenza in base alle variazioni della temperatura esterna e del carico
di raffreddamento/riscaldamento.
Riscaldamento e raffreddamento rapido
La velocità di rotazione del compressore aumenta quando viene avviato il riscaldamento (o il
raffreddamento). Ciò permette di raggiungere velocemente la temperatura impostata.
Anche con condizioni atmosferiche estremamente rigide è possibile ottenere elevate
prestazioni. Il set impostato può essere mantenuto anche quando la temperatura esterna è
2˚C.
Climatizzazione studiata per il massimo comfort
Grazie alle possibilità di regolazione è possibile garantire una temperatura interna costante.
Permette di climatizzare un locale con piccolissime variazioni della temperatura ambiente.
Raffreddamento e riscaldamento con risparmio energetico
Una volta raggiunta la temperatura impostata, il funzionamento in modalità risparmio
energetico permette di mantenere costante la temperatura ambiente con consumi ridotti.
Limitazioni di
frequenza
La seguente tabella mostra le funzioni che definiscono la frequenza minima e massima:
Raffreddamento/
riscaldamento
forzato
Per ulteriori informazioni, si veda "Modalità forzata" a pagina 67 .
pompa di calore normale
60 120 300
45¡C
Temperatura
di mandata
dell’aria
inverter
Avvio
secondi
(R1187)
Limitazioni di
frequenza
Limitata durante l’attivazione delle seguenti funzioni
Inferiore Compensazione di funzionamento della valvola a 4 vie. Vedere pagina 57.
Superiore Controllo della corrente in ingresso. Vedere pagina 58.
Funzione di protezione del compressore Vedere pagina 57.
Protezione contro il surriscaldamento. Vedere pagina 59.
Protezione antigelo. Vedere pagina 59.
Controllo sbrinamento. Vedere pagina 60.
