Daikin CDK35AZVMB [39/258] Nome del connettore
![Daikin CDK35AZVMB [39/258] Nome del connettore](/views2/1783444/page39/bg27.png)

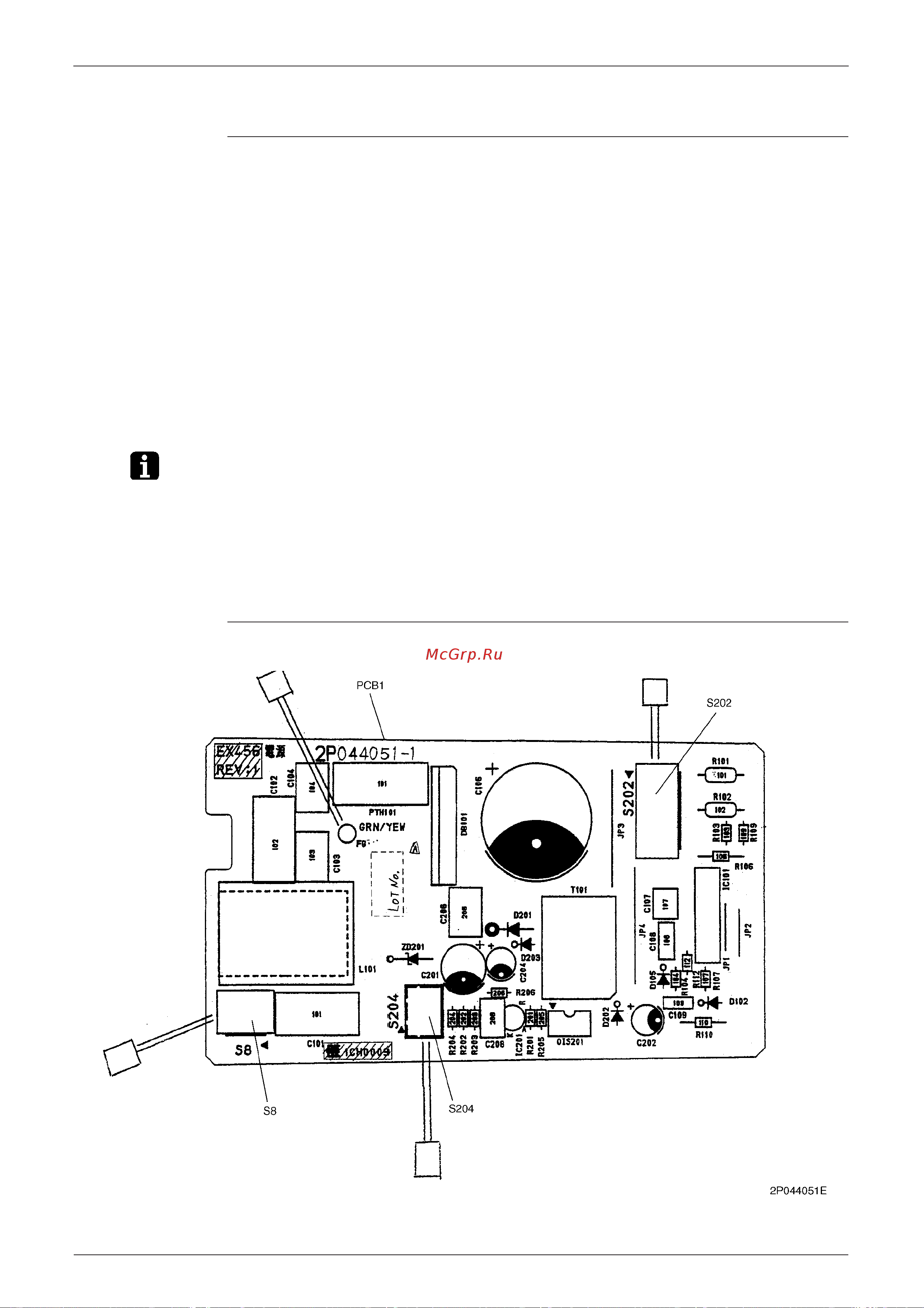

Schema elettrico dei connettori della scheda elettronica e relativi nomi SiT12-205
30 Schema elettrico dei connettori della scheda elettronica e relativi nomi
1.4 Serie FVX25 / 35 / 50AZ
Nome del connettore
Nota: Altri componenti
Scheda elettronica (1) (scheda di alimentazione 1)
1) S6 Connettore per motore oscillazione deflettore e mandata aria
inferiore
2) S21 Connettore per HA
3) S23 Connettore per ricevitore segnali
4) S31, S32 Connettore per il termistore di temperatura ambiente/scambiatore
di calore
5) S201, S203,
S7, S24, S26
Connettore per la scheda di controllo (1)
6) S202, S204,
S8
Connettore per la scheda di controllo (2)
7) S25 Connettore per la scheda di controllo (3)
8) S301, S302 Connettore per i motori del ventilatore
1) V1 Varistore
2) FU FUSIBILE
3) LED11 LED indicatore di funzionam.
4) LED12 LED timer
5) LED14 LED sensore Intelligent Eye
