SiT12-205 Configurazione del sistema
Configurazione del sistema 79
■ Unità esterna
■ Unità interna
1. Filtro aria
2. Filtro fotocatalitico deodorizzante o Filtro
purificatore:
• Questi filtri sono applicati all’interno dei filtri
dell’aria.
3. Presa d'aria
4. Griglia frontale
5. Linguetta della griglia
6. Diffusore
7. Deflettore (con alette orizzontali)
8. Display
9. Mandata dell'aria
10. Deflettore (con alette verticali)
• Il deflettore è posto all'interno della bocchetta di
mandata dell'aria
11. Spia di funzionamento (verde)
12. Spia del TIMER (gialla):
13. Spia (rossa) modalità HOME LEAVE
• Si accende quando viene attivata la modalità
HOME LEAVE
14. Interruttore ON/OFF dell'unità interna
• Premendo questo pulsante si avvia l'unità.
Premendolo nuovamente, l'unità si arresta.
• Questo interruttore è utile quando il
telecomando non è disponibile.
15. Sensore temperatura ambiente:
• Rileva la temperatura dell'aria vicino all'unità.
16. Ricevitore di segnali:
• Riceve i segnali dal telecomando.
• Quando l'unità riceve un segnale, emetterà un
breve bip.
• Avvio dell'unità.....................bip bip
• Modifica delle impostazioni..bip
• Arresto dell'unità ..................bip lungo
• Per la modalità di funzionamento fare riferimento
alla tabella seguente:

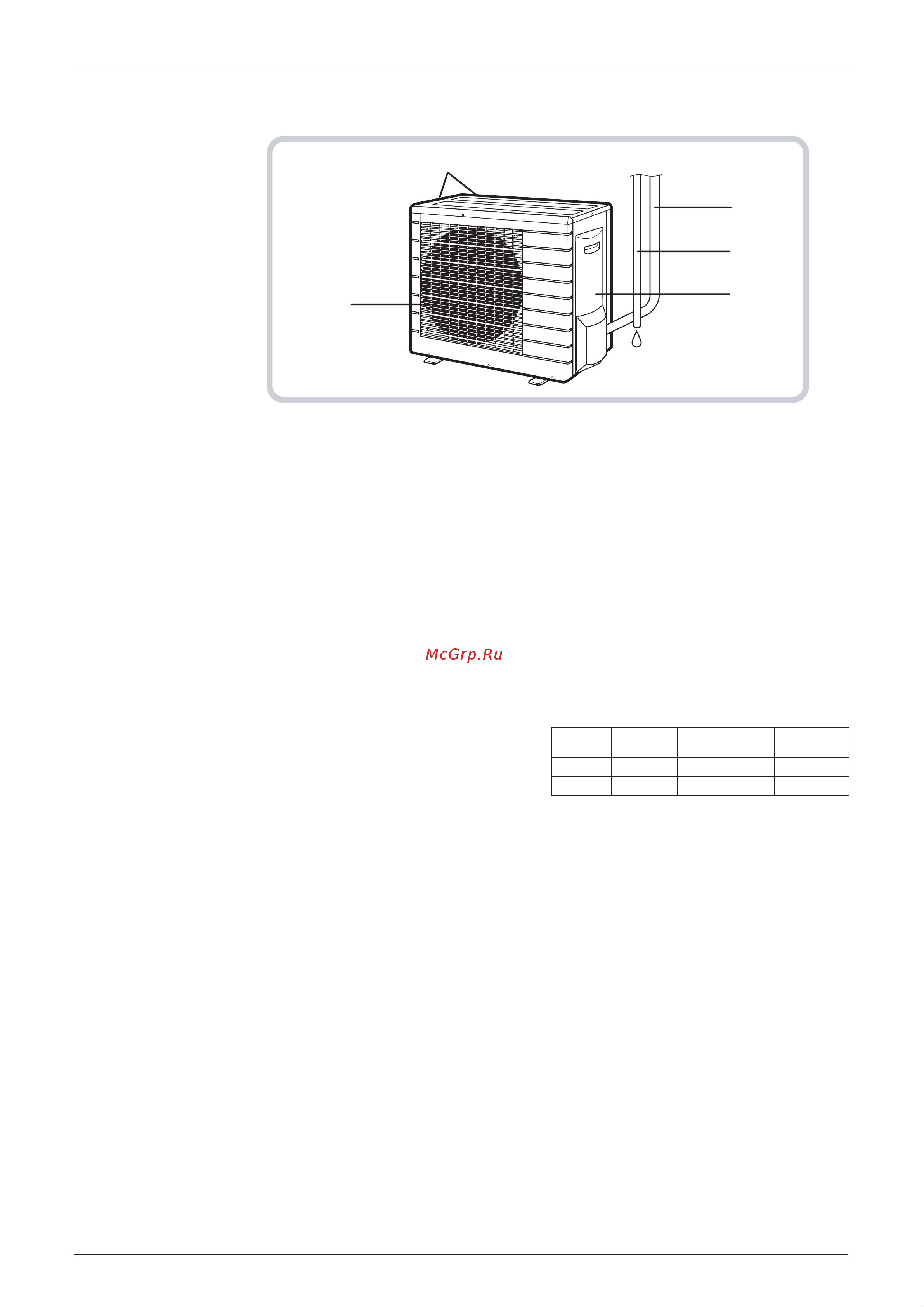

■ Unità esterna
17. Presa d'aria: (sul retro e di lato)
18. Mandata dell'aria
19. Linee frigorifere e cavo di collegamento tra le
unità
20. Tubo di scarico
21. Morsetto di terra
• Accessibile rimuovendo questo coperchio.
L’aspetto dell'unità esterna può variare secondo il modello.
19
20
21
18
17
Modalità Temperatura
impostata
Portata
d'aria
FTK RAFFR. 22°C AUTO
FTX AUTO 25°C AUTO
