Configurazione del sistema SiT12-205
86 Configurazione del sistema

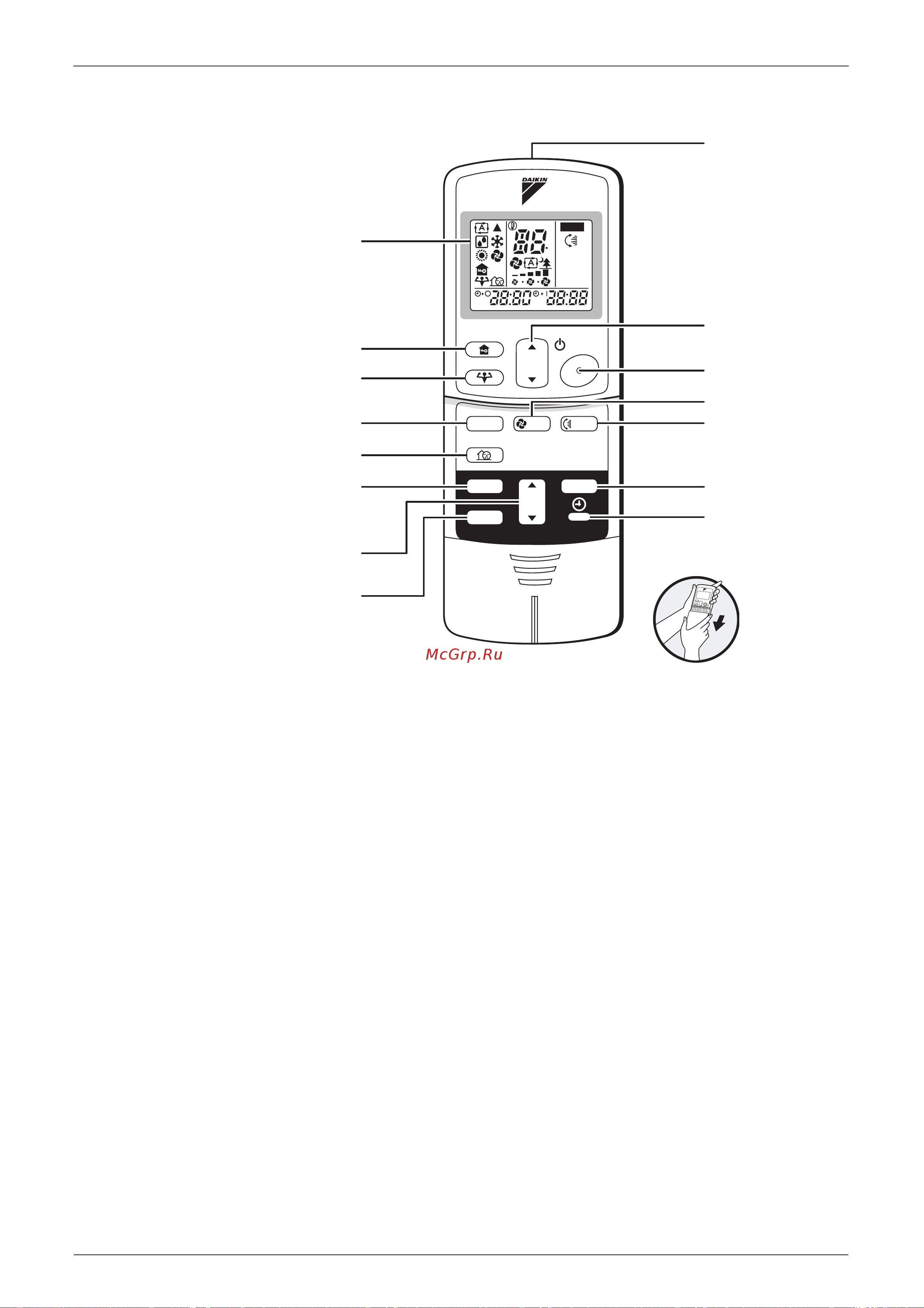

■ Telecomando
1. Trasmettitore di segnali:
• Invia segnali all'unità interna.
2. Display :
• Visualizza le impostazioni attuali.
(La figura mostra il display con tutte le
segnalazioni attive, unicamente a scopo
esplicativo).
3. Pulsante HOME LEAVE:
per il funzionamento in modalità HOME LEAVE
4. Pulsante POWERFUL:
per funzionamento in modalità POWERFUL
(massima potenza)
5. Pulsanti di regolazione della TEMPERATURA:
• Per modificare la temperatura impostata
6. Interruttore ON/OFF:
• Premendo una volta questo pulsante si avvia
l'unità.
Premendolo nuovamente, l'unità si arresta.
7. Pulsante MODE:
• Seleziona la modalità di funzionamento.
(AUTO/DEUMIDIFICAZIONE/
RAFFREDDAMENTO/RISCALDAMENTO/
VENTILAZIONE)
8. Pulsante SILENT:
per il funzionamento silenzioso DELL'UNITÀ
ESTERNA
9. Pulsante regolazione ventilazione (FAN):
• Consente di selezionare la velocità del flusso
d'aria.
10. Pulsante SWING (oscillazione deflettore):
11. Pulsante TIMER ON:
12. Pulsante impostazione TIMER:
• Permette di impostare l'orario di funzionamento.
13. Pulsante TIMER OFF:
14. Pulsante annulla timer (CANCEL):
• Annulla le impostazioni del timer.
15. Pulsante OROLOGIO
C
ON
TEMP
ON/OFF
POWERFUL
HOME LEAVE
MODE
TIMER
FAN
SWING
SILENT
ON
CANCEL
OFF
1
2
5
6
9
10
14
15
11
12
13
<
ARC433A5, A6
3
4
7
8
