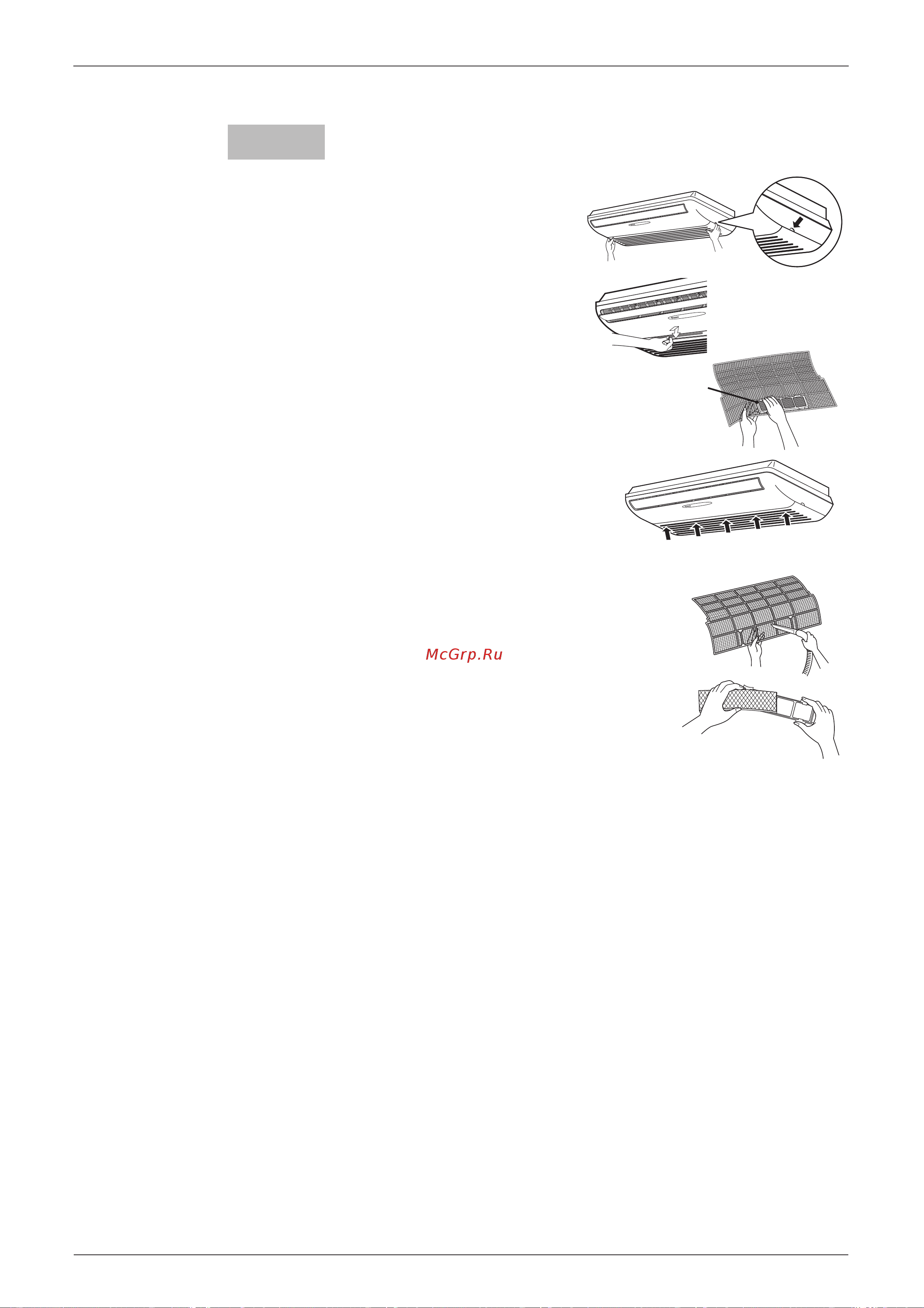

Configurazione del sistema SiT12-205
124 Configurazione del sistema
1. Aprire la griglia frontale.
2. Estrarre i filtri dell’aria.
• Spingere la linguetta al centro d’ogni filtro verso l’alto,
quindi tirarla verso il basso.
3. Rimuovere il filtro purificatore dell’aria e il
filtro fotocatalitico deodorizzante.
• Tenere in posizione le parti rientranti del telaio e
sganciare i quattro ganci.
4. Pulire o sostituire i filtri.
Vedere i paragrafi seguenti.
5. Rimettere in posizione il filtro dell'aria, il filtro
purificatore e il filtro fotocatalitico
deodorizzante, quindi chiudere la griglia
frontale.
• Inserire i ganci dei filtri nelle fessure del panello frontale.
• Spingere la griglia nei 5 punti previsti.
■ Filtro dell'aria
1. Lavare i filtri dell'aria con acqua o pulirli con un aspiratore
• Se non si riesce ad asportare la polvere, pulirli con un detergente neutro
diluito in acqua tiepida, quindi asciugarli in un luogo ombreggiato.
• Si consiglia di pulire i filtri dell'aria una volta ogni due settimane.
■ Filtro purificatore (verde)
(Sostituire circa ogni 3 mesi).
1. Togliere l’elemento filtrante ed applicarne uno nuovo.
• Inserire l'elemento con il lato verde rivolto verso l'alto.
• Si consiglia di sostituire il filtro purificatore ogni tre mesi).
■ Filtro fotocatalitico deodorizzante (grigio)
[ Manutenzione ]
1. Lasciare il filtro fotocatalitico deodorizzante ad asciugare al sole.
• Dopo aver rimosso la polvere con un aspiratore, lasciare il filtro al sole per circa 6 ore.
Lasciando il filtro fotocatalitico ad asciugare al sole, si rigenera l'efficacia antibatterica e deodorizzante dello
stesso.
• Non lavare il filtro (di carta) con acqua.
• Si consiglia di lasciare il filtro ad asciugare una volta ogni 6 mesi.
[ Sostituzione]
1. Togliere l’elemento filtrante ed applicarne uno nuovo.
Filtri
Filtro purificatore
o filtro fotocatalitico
deodorizzante
