Daikin CDK35AZVMB [194/258] Smontaggio del ventilatore elicoidale
![Daikin CDK35AZVMB [194/258] Smontaggio del ventilatore elicoidale](/views2/1783444/page194/bgc2.png)
SiT12-205 Unità esterna (classe 80 / 90)
Procedura di smontaggio 185

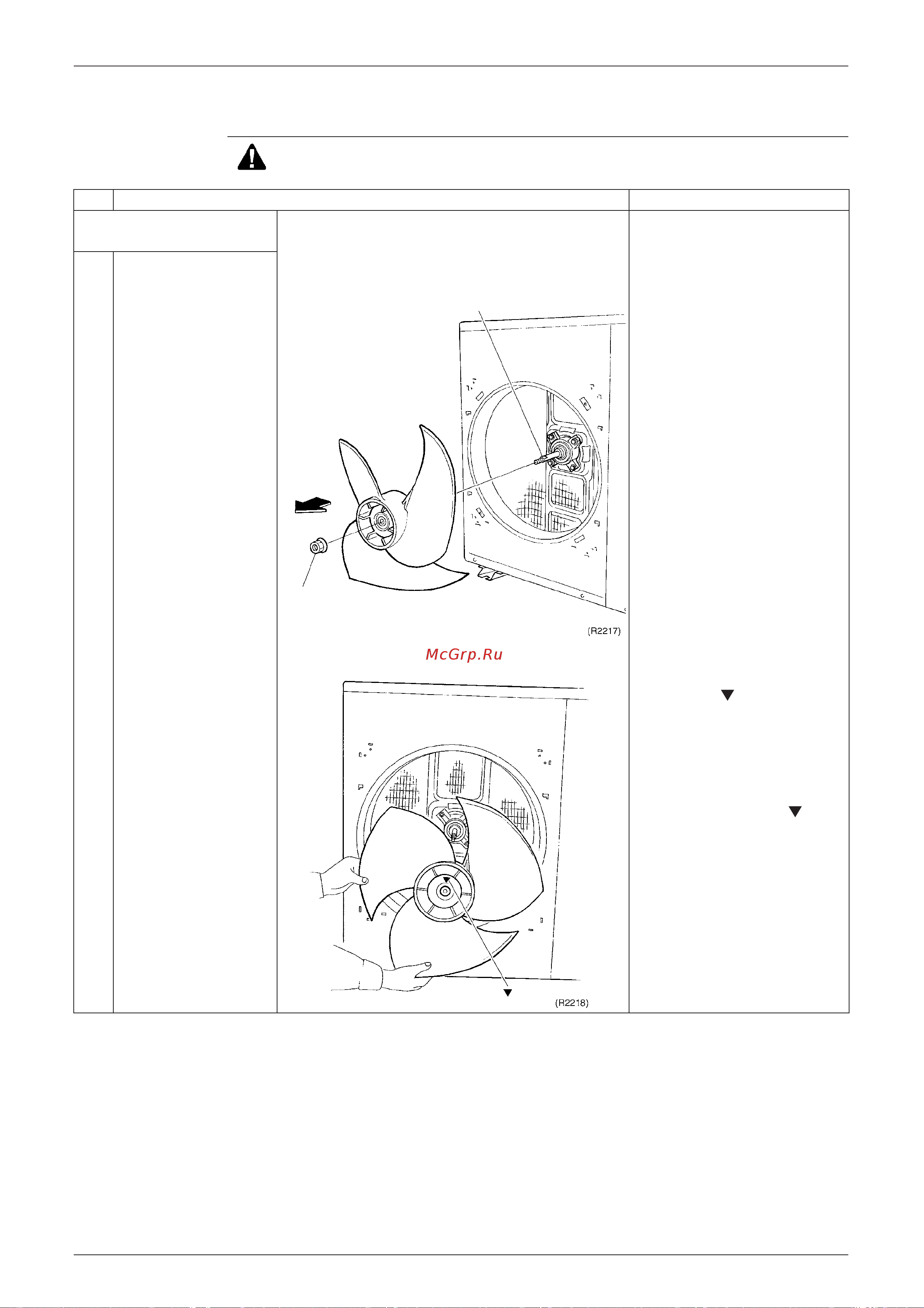

1.2 Smontaggio del ventilatore elicoidale
Procedura Avvertenza Prima di procedere allo smontaggio, attendere 10 minuti o più dopo
aver disinserito l'alimentazione di tutti i componenti.
Fase
Procedura Posizioni
Togliere la griglia di
mandata
1
Per smontare il
ventilatore elicoidale,
togliere la rondella e il
dado M8.
2
Smontaggio del
ventilatore elicoidale.
Per rimontare il ventilatore,
allineare il segno sul
ventilatore elicoidale con
la sezione a D dell'albero
motore.
Montare il ventilatore con il
segno rivolto verso l'alto.
Sezione a D
Dado M8 con rondella
segno
