SiT12-205 Configurazione del sistema
Configurazione del sistema 111
1.11 Nota per sistemi Multi
<< Cos'è un sistema “Multi”? >>
Un sistema Multi è composto da un'unità esterna
collegata a più unità interne.
■ Selezionare la modalità di funzionamento
1. Se la funzione Priority Room è inattiva
Se più unità interne sono contemporaneamente in funzione, verrà data priorità all'unità che è stata attivata per
prima.
In questo caso occorre impostare le unità che sono state attivate successivamente sulla stessa modalità
operativa (*1) della prima unità.
In caso contrario le altre unità entreranno in modalità stand-by e la spia funzionamento lampeggerà. Questa
condizione non indica un guasto all'unità.
(*1)
•È possibile utilizzare contemporaneamente le modalità RAFFREDDAMENTO, DEUMIDIFICAZIONE E
VENTILAZIONE.
• La modalità AUTO selezionerà automaticamente il funzionamento in RAFFEDDAMENTO o
RISCALDAMENTO, in base alla temperatura ambiente.
Pertanto, quando si imposta la stessa modalità di funzionamento della stanza con l'unità che è stata
attivata per prima, la modalità AUTO è disponibile.
< ATTENZIONE >
Normalmente, viene data priorità alla modalità di funzionamento della stanza con l'unità attivata per prima, ad eccezione
delle seguenti situazioni:
Se la modalità di funzionamento della prima stanza è Ventilazione, verrà data priorità alla stanza che attiva la modalità
Riscaldamento subito dopo la prima unità. In tale situazione, il condizionatore funzionante in modalità VENTILAZIONE
entrerà in stand-by e la spia funzionamento lampeggerà.
2. Se la funzione Priority Room è attiva
Vedere il paragrafo “Impostare la funzione Priority Room” riportato di seguito.
■ Se la capacità operativa del sistema non è sufficiente
(Disponibile unicamente per i modelli solo
raffreddamento)
Di seguito sono indicate le capacità delle unità che possono essere collegate al sistema e la capacità operativa della serie A
Multi con Inverter. Se il fabbisogno è superiore alla capacità operativa, l'unità interna entra in stand-by e la spia
funzionamento inizia a lampeggiare. Questa condizione non indica un guasto.
< Esempio >

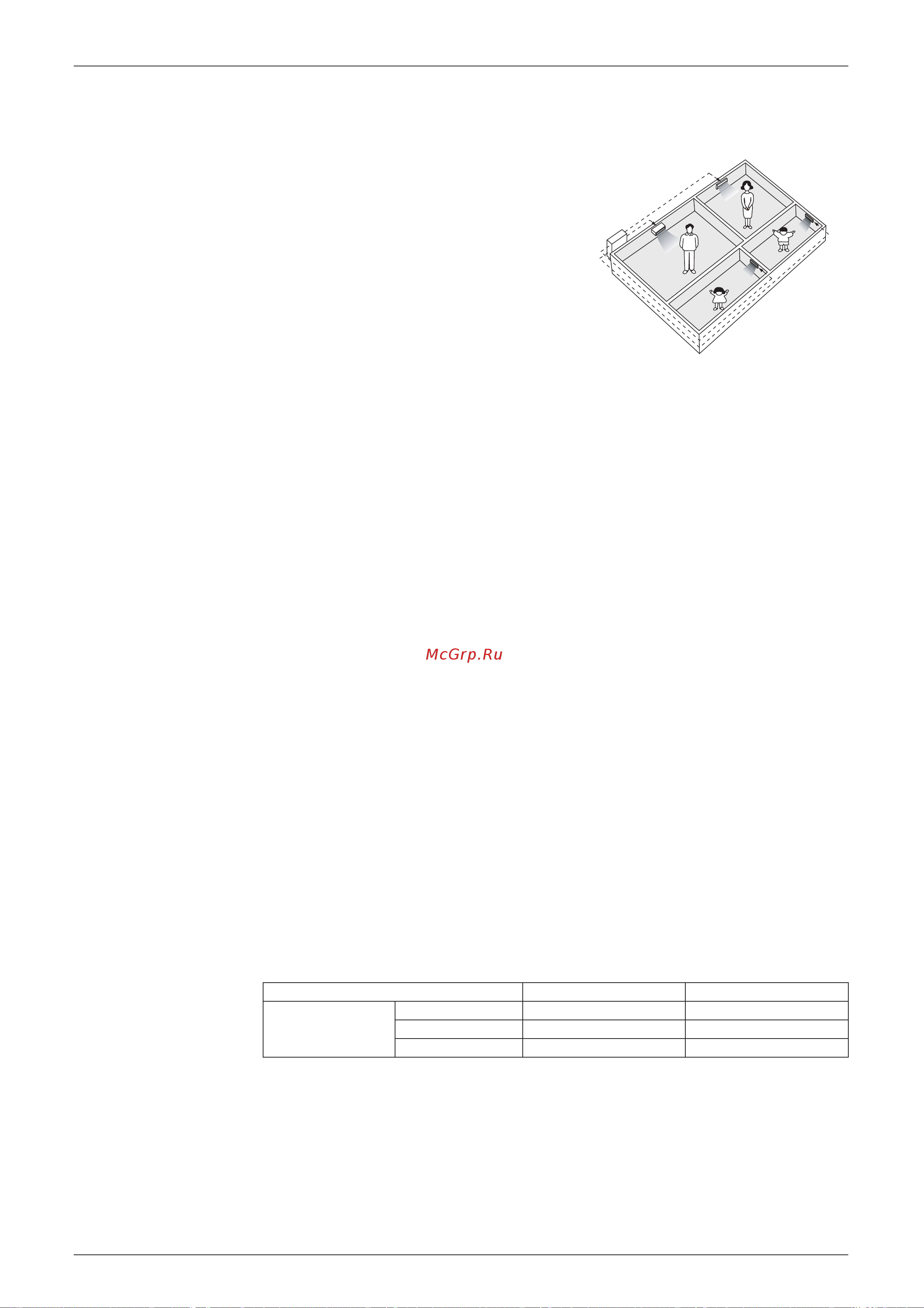

Se si stanno utilizzando le unità nelle stanze A, B, e C, e l'attivazione dell'unità D provoca un sovraccarico:
La stanza (dalla A alla D), con la temperatura più vicina a quella impostata entrerà in stand-by. L'unità in
stand-by riprenderà a funzionare quando le unità nelle altre stanze si arresteranno.
Locale
C
Locale
B
Locale
A
Salotto
Unità
esterna
Modello Numero di unità collegabili Capacità operativa
Solo raffreddamento
4MK58A 11,6 kW 10,0 kW
4MK75A 15,0 kW 13,5 kW
4MK90A 18,0 kW 15,5 kW
