SiT12-205 Individuazione guasti
Diagnostica 143
5.7 Guasto motore azionamento/finecorsa serranda
Display del
telecomando
C7
Display a LED
sull'unità interna
Metodo di
individuazione
guasti

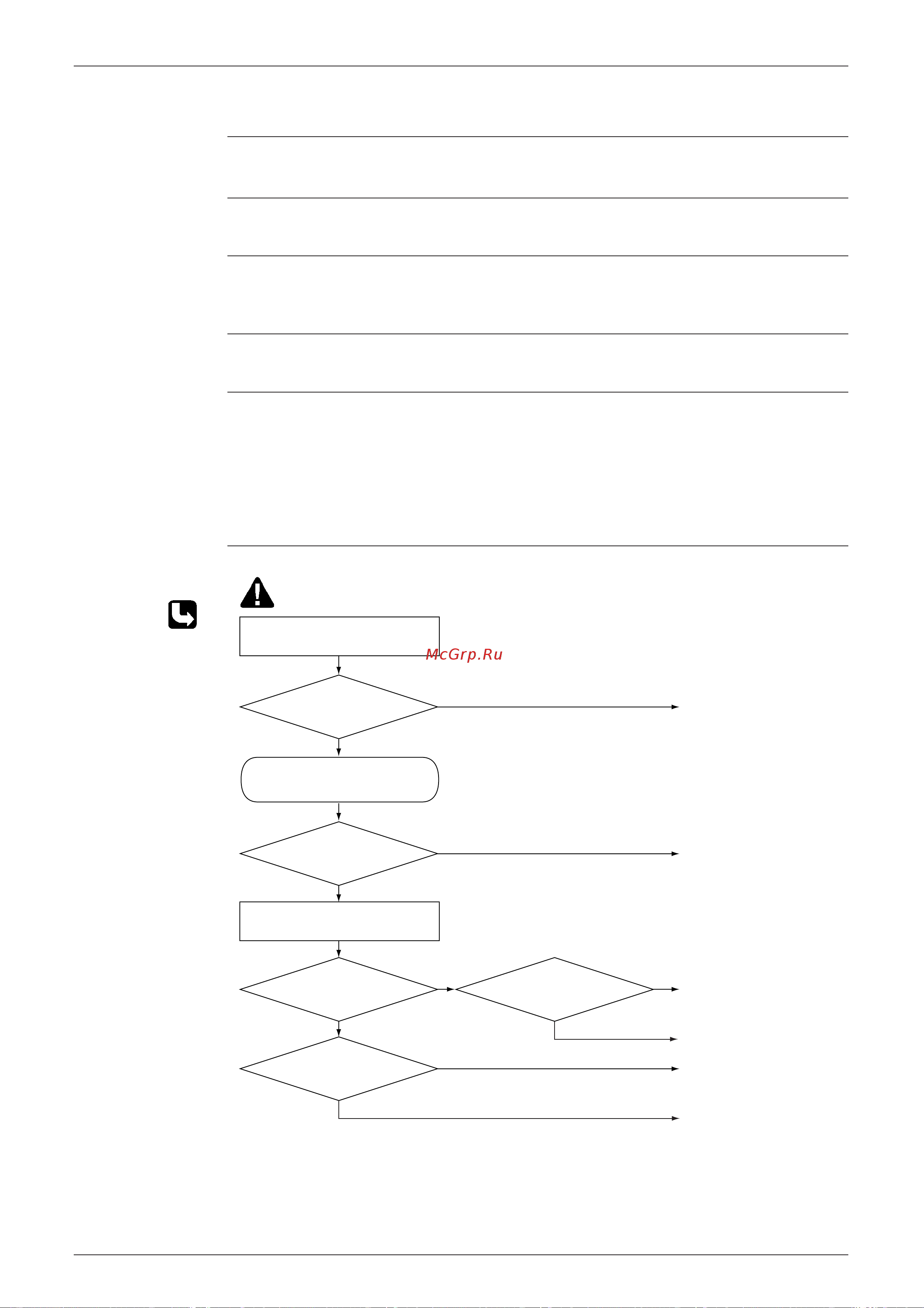

L'apertura/chiusura della serranda è rilevata dal finecorsa posto sulla stessa. Questo permette
di rilevare i guasti sul motore di azionamento della serranda e sul finecorsa.
Presenza guasto
se...
Quando la serranda è aperta, il finecorsa è chiuso, o viceversa.
Possibili cause Guasto motore azionamento serranda
Guasto finecorsa serranda
Deformazione serranda (distorsione)
Materiale di tenuta della serranda troppo spesso
Errore rilevamento per cavo relè interrotto o connettore scollegato
Errore di rilevamento dovuto a guasto sulla scheda stampata (2).
Presenza corpi estranei sull'uscita aria
Individuazione
guasti
Controllo N. 03
Fare riferimento a
P.171
Disinserire l’alimentazione.
Controllo Nr. 3
Controllo continuit elettrica del
finecorsa.
Togliere i corpi estranei.
Sostituire il finecorsa.
Ricollegare il connettore o
sostituire il cavo.
Sostituire il motore di
azionamento della serranda
o la scheda elettronica (2).
Controllare il materiale
sigillante della serranda.
Verificare che la serranda e
il relativo materiale
sigillante non siano
deformati.
(Q0346)
Attenzione
Prima di collegare o scollegare il connettore, aprire l’interruttore di
alimentazione per evitare danni ai componenti.
Presenza di corpi
estranei nella struttura della
serranda?
S
NO
NO
NO
S
Serranda chiusa?
NO
La serranda si apre da sola?
S
S
S
NO
Cavo del rel
interrotto o connettore
scollegato?
Finecorsa alimentati?
Aprire la serranda e dare corrente.
