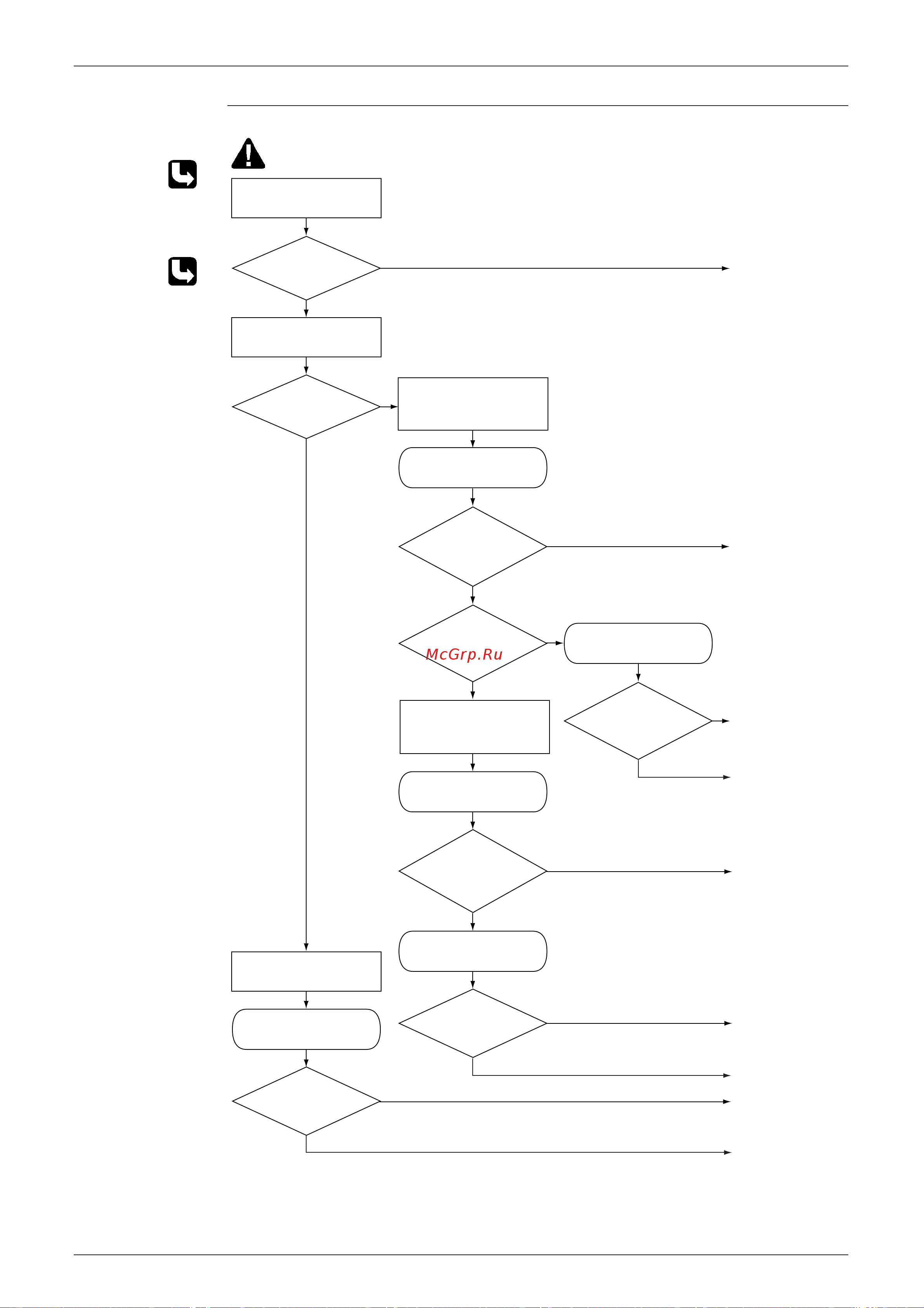

SiT12-205 Individuazione guasti
Diagnostica 141
Individuazione
guasti
Controllo N. 01
Fare riferimento a
P.171
Controllo N. 02
Fare riferimento a
P.171
Sostituire il motore
del ventilatore.
Sostituire la scheda
della sezione
interna (1).
Sostituire la scheda
della sezione
interna (1).
Sostituire la scheda
della sezione
interna (2).
Sostituire il motore
del ventilatore.
Nota: Il motore pu
danneggiarsi
se il relativo
connettore
scollegato
quando la
corrente
presente.
Sostituire la scheda
del motore del
ventilatore e dell’
unit interna (2).
Sostituire la scheda
della sezione
interna (2).
Sostituire il motore
del ventilatore.
Sostituire la scheda
della sezione
interna (2).
Togliere corrente e ruotare
manualmente il ventilatore.
Ridare corrente e attivare
il ventilatore.
Togliere corrente e
scollegare il connettore
del motore del ventilatore,
quindi ridare corrente.
Controllo N. 01
Controllare l’uscita del con-
nettore del motore ventilatore
La tensione
del motore
200Vcc?
La tensione
di comando del
motore 15Vcc?
Togliere corrente e
scollegare il connettore
del motore del ventilatore,
quindi ridare corrente.
Il ventilatore gira?
Arresto motore
ventilatore.
Viene prodotto un
segnale di comando a
impulsi per la
rotazione?
Viene prodotto un
segnale di comando
a impulsi per la
rotazione?
Controllo N. 01
Controllare l’uscita del con-
nettore del motore ventilatore
Controllo N. 01
Controllare l’uscita del con-
nettore del motore ventilatore
Controllo N. 01
Controllare l’uscita del con-
nettore del motore ventilatore
Controllo N. 02
Controllare l’uscita della
scheda (1) dell’unit interna
La tensione
di comando del motore
16Vcc?
La tensione
di comando della
rotazione 5Vcc?
Il ventilatore ruota
normalmente?
(R1214)
S
S
NO
S
S
NO
S
NO
NO
S
NO
S
NO
S
NO
NO
Attenzione
Prima di collegare o scollegare il connettore, aprire l’interruttore di
alimentazione per evitare danni ai componenti.
