Funzioni principali SiT12-205
36 Funzioni principali
1.1.2 Diffusore ad alte prestazioni
Alette ad ampio
angolo di
oscillazione
Le alette di grandi dimensioni convogliano un grande volume d'aria verso il pavimento. Le alette
permettono una distribuzione ottimale della temperatura in tutto l'ambiente, sia in modalità
raffreddamento, che riscaldamento e deumidificazione.
Diffusore In modalità riscaldamento, coadiuva l'azione delle alette e diffonde una maggiore quantità di
aria calda verso il pavimento.
Modalità
riscaldamento
In modalità riscaldamento, le alette permettono di dirigere l'aria calda verso il basso. Il diffusore
sospinge l'aria calda verso il pavimento per diffonderla in tutta la stanza.
Modalità
Raffreddamento
In modalità raffreddamento, il diffusore si ritira all'interno dell'unità interna. In tal modo, è
possibile soffiare l'aria fredda a grandi distanze per distribuirla in tutta la stanza.
Deflettore ad
alette verticali
Il deflettore ad alette verticali, in resina sintetica elastica, permette di orientare il flusso dell'aria
in varie direzioni, garantendo una distribuzione dell'aria ottimale.
Oscillazione
automatica

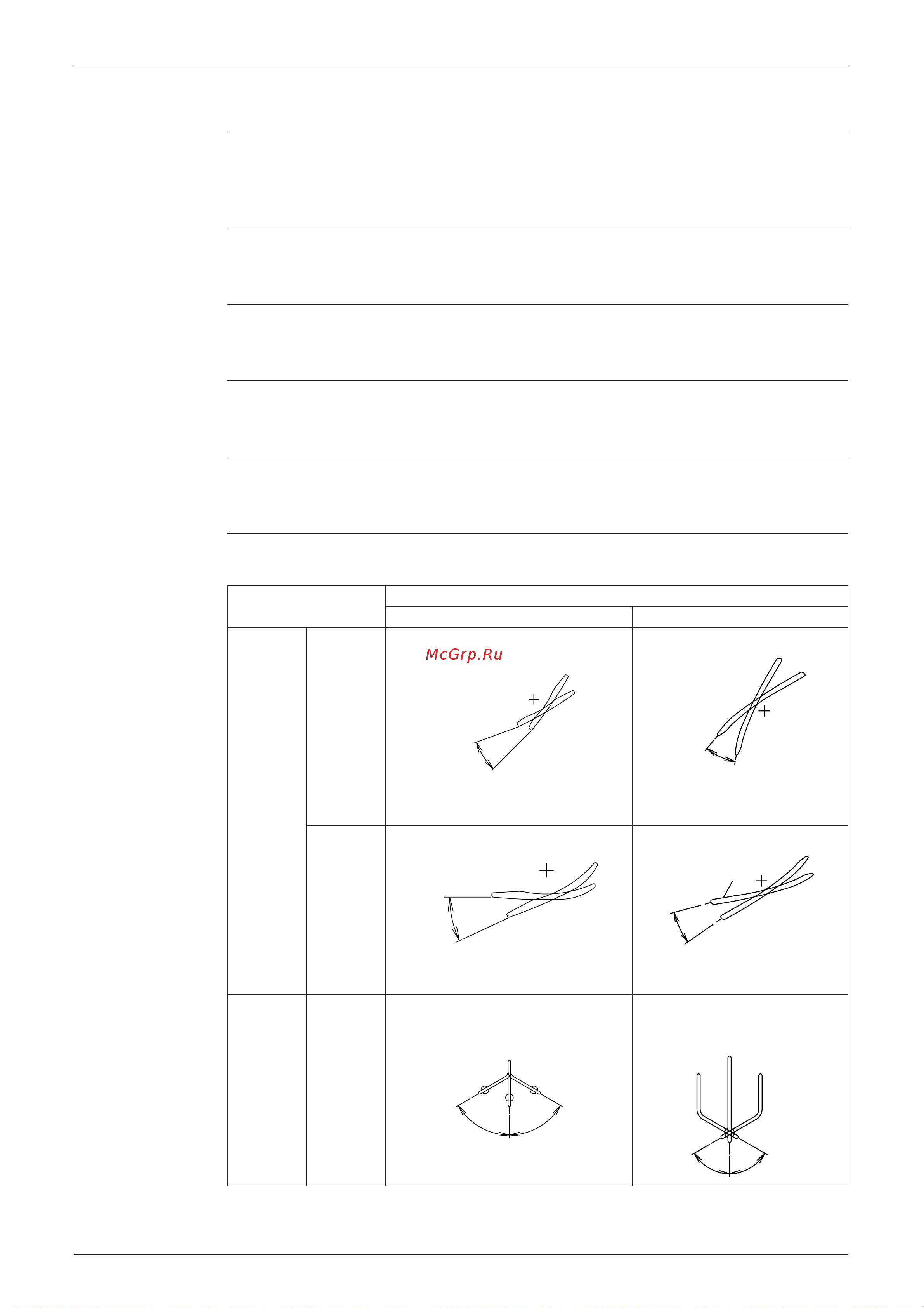

La seguente tabella mostra il funzionamento dell'oscillazione automatica in modalità
riscaldamento, raffreddamento, deumidificazione e ventilazione:
Pos.
Disegno
Classe 25 · 35kW Classe 50 · 60 · 71kW
Direzione
verticale
(alto/
basso).
Riscalda-
mento
Raffredda-
mento,
Deumidifi-
cazione,
Ventila-
zione
Direzione
orizzontale
(destra/
sinistra)
Raffredda-
mento,
riscalda-
mento
20˚
45˚
30˚
60˚
(R1017)
0˚
25˚
15
35
DEFLETTORE
(R1018)
50˚
50˚
60˚
60˚
