Funzioni principali SiT12-205
44 Funzioni principali
1.1.17 Modalità "Home Leave"
Descrizione
Per raffrescare o riscaldare velocemente l'ambiente secondo le esigenze dell'utente, come ad
esempio, dopo il rientro a casa o dopo le pulizie, tale funzione permette di passare dalle impostazioni
di temperatura e portata d'aria del funzionamento normale ad altri valori adatti al periodo di assenza
da casa, semplicemente premendo un pulsante. Consente quindi di eliminare i problemi connessi
all'esigenza di mantenere livelli di raffreddamento o riscaldamento bassi.
Per assicurare la massima semplicità d'uso, è previsto un pulsante dedicato, che permette di
impostare la temperatura e la portata d'aria ottimali per i periodi di assenza.
Come funziona
1. Attivare la funzione
La funzione si attiva premendo il pulsante [HOME LEAVE] mentre l'unità è in modalità
raffreddamento o riscaldamento (anche se al momento non è in funzione, o si trova in modalità
Powerful). Se si preme il pulsante Home Leave mentre l'unità non è in funzione, la modalità si
attiverà all'avvio dell'unità. Se è stato attivata la modalità
Powerful
, premendo questo pulsante tale
funzione viene disabilitata, e sostituita dalla modalità Home Leave.
La funzione [HOME LEAVE] non è disponibile in modalità deumidificazione e ventilazione.
2. Come funziona
Il simbolo indicante [HOME LEAVE] compare sul display a cristalli liquidi del telecomando. L'unità
interna funziona in base alla temperatura e alla portata impostate per la modalità HOME LEAVE,
preimpostate nel telecomando.
Il LED (rosso) dell'unità interna che indica l'attivazione della modalità [HOME LEAVE] si accende. (Il
LED si spegne quando tale modalità viene disattivata).
3. Come disattivare la modalità
La modalità viene disattivata premendo nuovamente il pulsante [HOME LEAVE] mentre la modalità
stessa è attiva e il pulsante Powerful è stato premuto.
Altro
La temperatura e la portata d'aria sono preimpostate nel telecomando. Quando la memoria del
telecomando viene azzerata per cambiare le pile, è necessario programmare nuovamente la
temperatura e la portata d'aria per la modalità [HOME LEAVE].

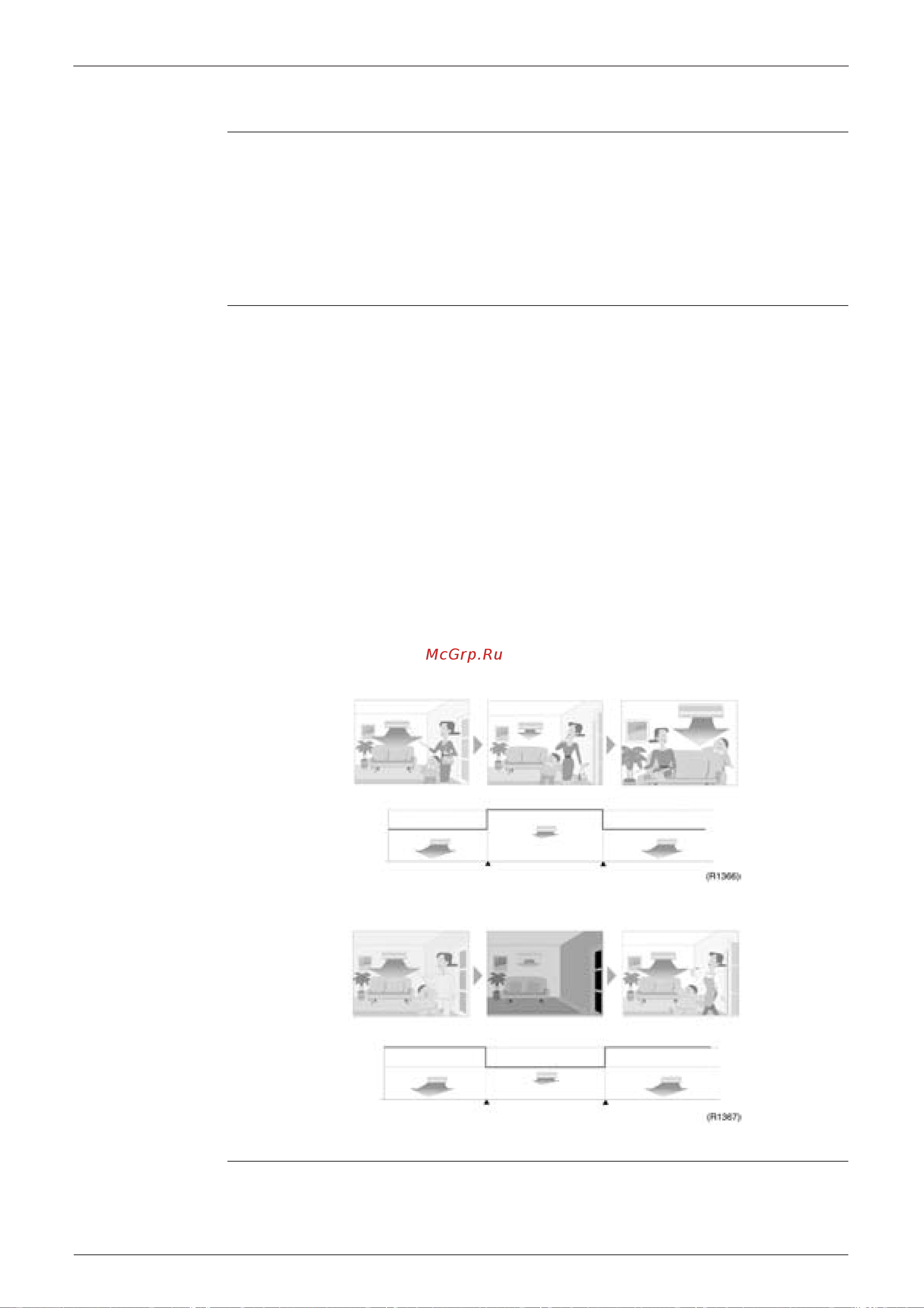

Scena <Raffreddamento>
Funz. normale Funz. normale
modalità “Home Leave”
Avvio modalità "Home Leave"
Modalità
"Home Leave"
temp. impostata
Temp. impostata
Arresto modalità “Home Leave”
Tempo
Scena <Riscaldamento>
Funz. normale Funz. normale
modalità “Home Leave”
Avvio modalità "Home Leave"
Modalità
"Home Leave"
temp. impostata
Temp. impostata
Arresto modalità “Home Leave”
Tempo
