SiT12-205 Schema elettrico dei connettori della scheda elettronica e relativi nomi
Schema elettrico dei connettori della scheda elettronica e relativi nomi 27
1.2 FTK50 / 60 / 71AZ, FTX50 / 60 / 71AZ,
Serie FLK25 / 35 / 50 / 60AZ, FLX25 / 35 / 50 / 60AZ
Nome del connettore
Nota: Altri componenti

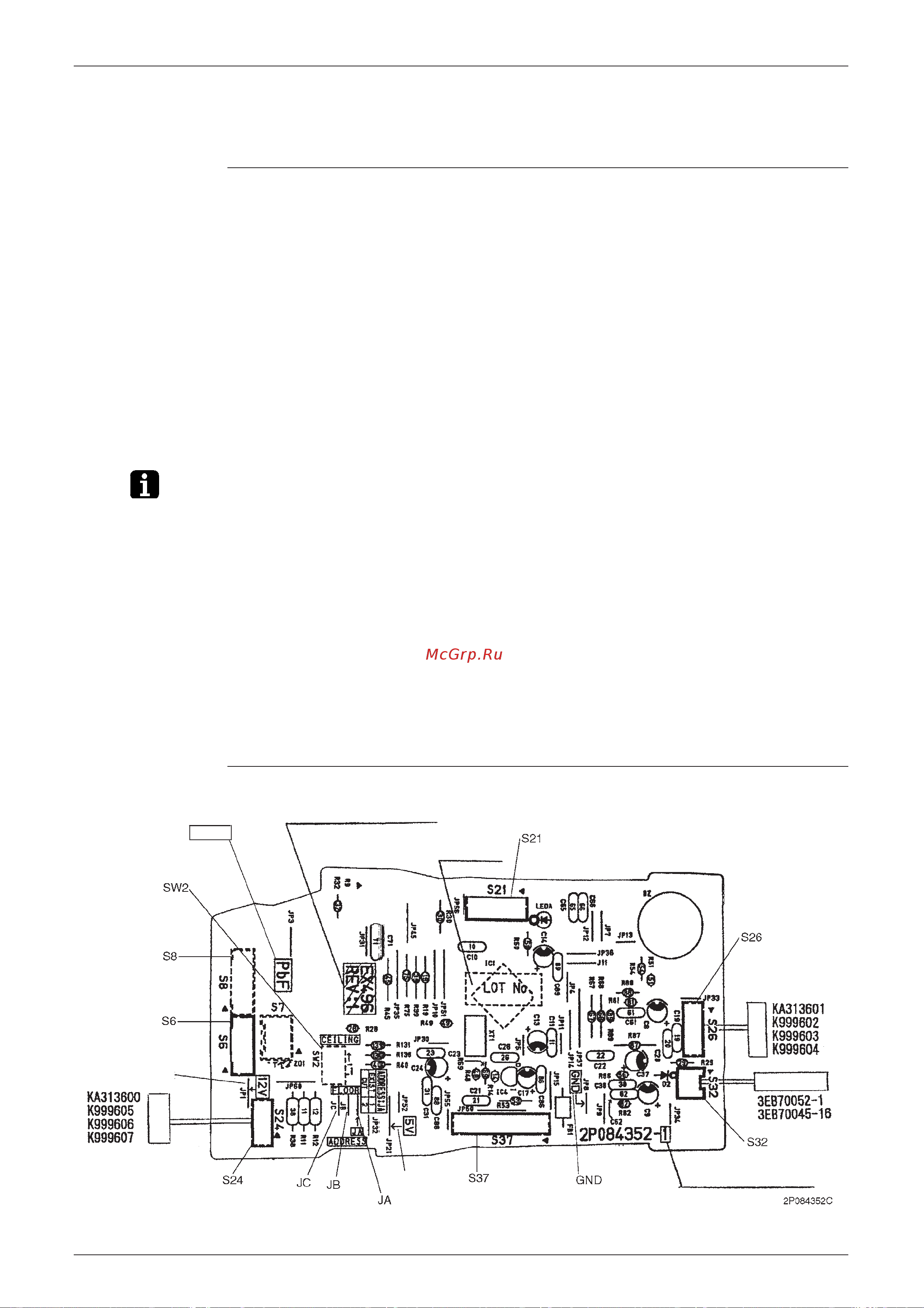

Scheda elettronica (1) (scheda di controllo 1) – Dettaglio
1) S6 Connettore per il motore del deflettore (oscillazione orizzontale)
2) S7 Connettore per il motore del ventilatore (solo FL)
3) S8 Connettore per il motore del deflettore (oscillazione verticale)
4) S21 Connettore per controllo centralizzato
5) S24 Connettore per la scheda display
6) S25, 27, 36 Connettore per la scheda di controllo
7) S26 Connettore per la scheda ricezione segnali
8) S31 Connettore per termistore temp. locale
9) S32 Connettore per termistore su scambiatore di calore
10) S37 Connettore per la scheda di alimentazione
11) S201 Connettore per il motore del ventilatore (unità a parete)
1) V1 Varistore
2) JA PONTICELLO IMPOSTAZIONE INDIRIZZO
JB Impostazione velocità ventilatore quando il compressore è OFF da
termostato.
JC Ripristino dopo interruzione alimentazione
3) SW1 Interruttore funzionamento
4) SW2 Selettore soffitto o pavimento (solo FL)
5) LED1 (VERDE) LED indicatore di funzionam.
6) LED2 (GIALLO) LED timer
7) LED3 (ROSSO) LED sensore Intelligent Eye
Codice di controllo assegnato dal costruttore
NOTA 1)
NOTA 13) Part A
12V Controllo
senza piombo
5V Controllo
