SiT12-205 Specifiche del sistema di controllo
Specifiche del sistema di controllo 59
Limitazione dei valori di caduta (droop) e di arresto in base alla temperatura esterna.
1. Se l'unità funziona in raffreddamento
La corrente decade (droop) quando la temperatura esterna supera una certa soglia
(variabile a seconda dei modelli).
2. Se l'unità funziona in riscaldamento (solo per modelli a pompa di calore)
La corrente decade (droop) quando la temperatura esterna supera una certa soglia
(variabile a seconda dei modelli).

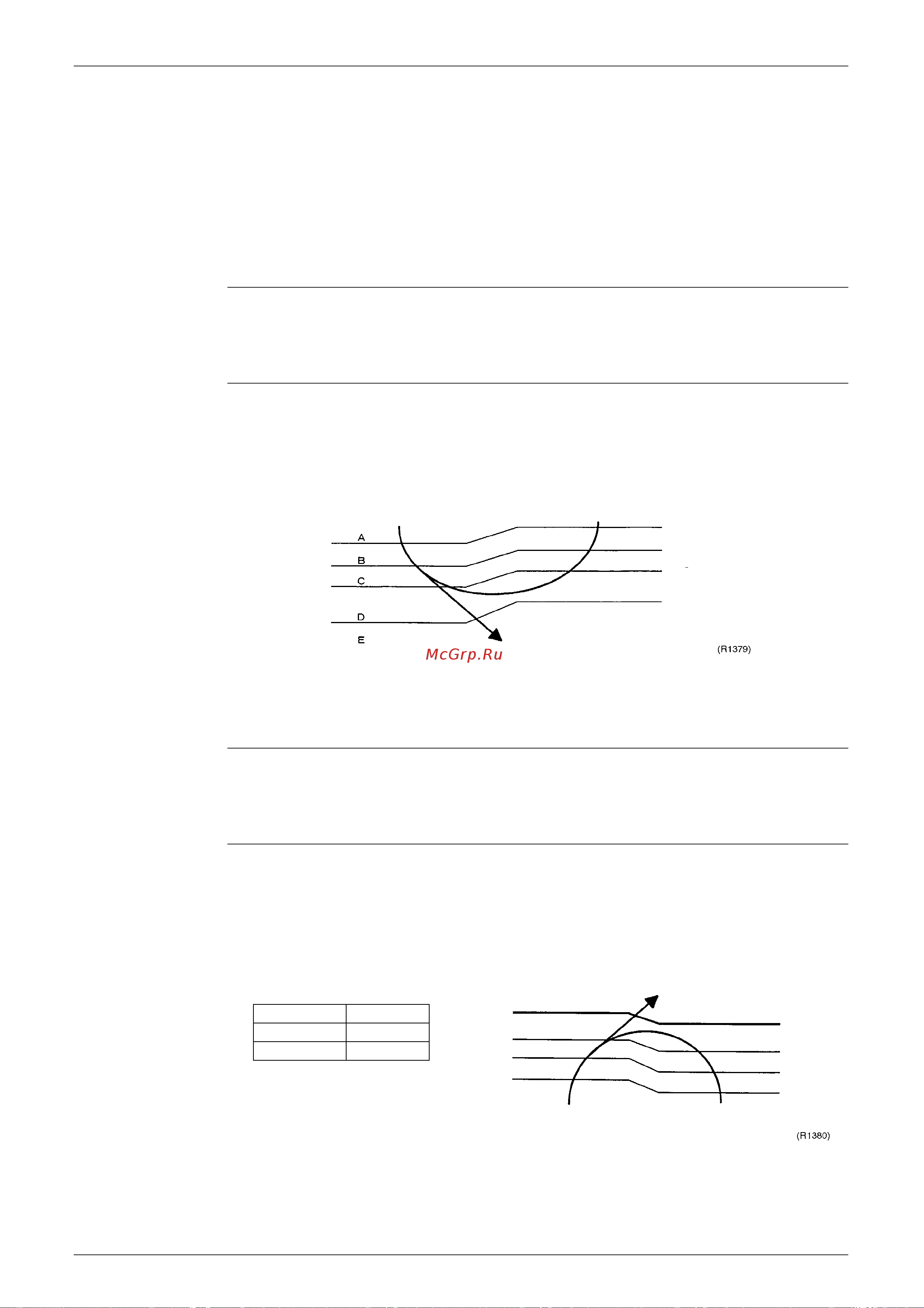

1.1.10 Controllo della protezione antigelo durante il raffreddamento
Descrizione Durante il raffreddamento, i segnali inviati dalla sezione interna permettono la limitazione della
frequenza di esercizio e prevengono il congelamento dello scambiatore di calore interno. Il
segnale dalla sezione interna deve essere suddiviso nelle varie zone come illustrato di seguito.
Dettagli Condizioni per l'avvio del controllo
Determina l'avvio del controllo in base alla temperatura dello scambiatore di calore interno dopo
2 secondi dall’avvio del funzionamento, e 30 secondi dal cambio del numero del locale con
l'unità in funzione.
Controllo per ciascuna zona
1.1.11 Controllo protezione surriscaldamento (solo per modelli a pompa di
calore)
Descrizione Durante il riscaldamento, i segnali inviati dalla sezione interna permettono la limitazione della
frequenza di esercizio e prevengono il raggiungimento di una pressione eccessiva (il segnale
dalla sezione interna deve essere suddiviso come segue).
Dettagli Condizioni per l'avvio del controllo
Determina l’avvio del controllo in base alla temperatura dello scambiatore di calore interno dopo
"A" secondi dal cambio di numero del locale con l'unità in funzione.
Controllo per ciascuna zona
Il valore massimo della temperatura intermedia dello scambiatore di calore per ogni unità
interna controlla quanto segue (esclusi i locali dove l'unità non è in funzione).
Zona di ritorno / reset
Zona di aumento
Zona non modificata
Zona di caduta (droop)
Zona di arresto
Temperatura del termistore
sullo scambiatore di calore
A
30
2
In aumento
In diminuzione
Zona di reset
Zona di aumento
Zona non modificata
Zona di caduta
Zona di arresto
Temperatura del
termistore dello
scambiatore di
calore
