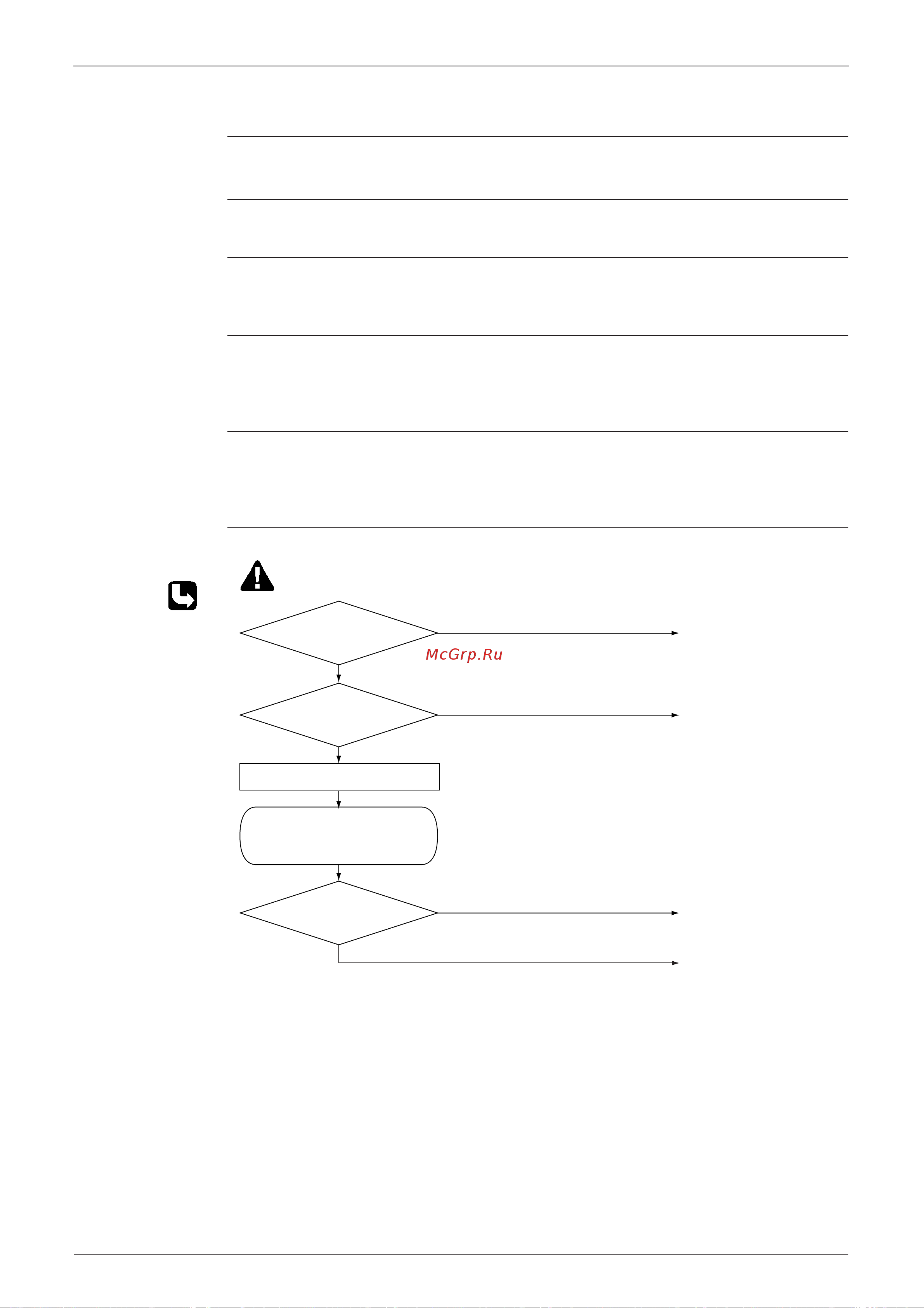

Individuazione guasti SiT12-205
150 Diagnostica
5.13 Blocco ventilatore motore CC
Display del
telecomando
E7
Display LED
sull'unità esterna
A 5 1 4 2 4 3 4 4 4
Metodo di
individuazione
guasti
Gli errori sulla linea di connessione del motore del ventilatore sono riscontrabili misurando la
velocità di rotazione ad alta tensione del motore tramite il circuito integrato ad effetto di Hall.
Presenza guasto
se...
Il ventilatore non si avvia entro 30 secondi anche quando il motore del ventilatore è in
funzione.
Il sistema si arresterà se l'errore viene rilevato per 16 volte.
Condizioni di azzeramento: Funzionamento continuo per 5 minuti (normale)
Possibili cause Guasto motore del ventilatore
Cavo o connettore scollegato (o collegamento non correttamente serrato) tra il motore del
ventilatore e la scheda elettronica
Presenza di corpi estranei nel ventilatore
Individuazione
guasti
Controllo N. 15
Fare riferimento a
P.179
Togliere corrente e
ricollegare il connettore.
Rimuoverli.
Sostituire il motore del
ventilatore dell’unit
esterna.
Sostituire la scheda
elettronica dell’unit
(Q0351)
Attenzione
Prima di collegare o scollegare il connettore, aprire l’interruttore di
alimentazione per evitare danni ai componenti.
Il connettore
del motore del ventilatore
scollegato?
S
S
NO
S
NO
Ø presente il segnale
a impulsi?
NO
Presenza di
corpi estranei nel
ventilatore?
Avviare.
Controllo Nr. 15
Verificare l’ingresso impulsivo
della velocit sulla scheda
elettronica dell’unit esterna.
