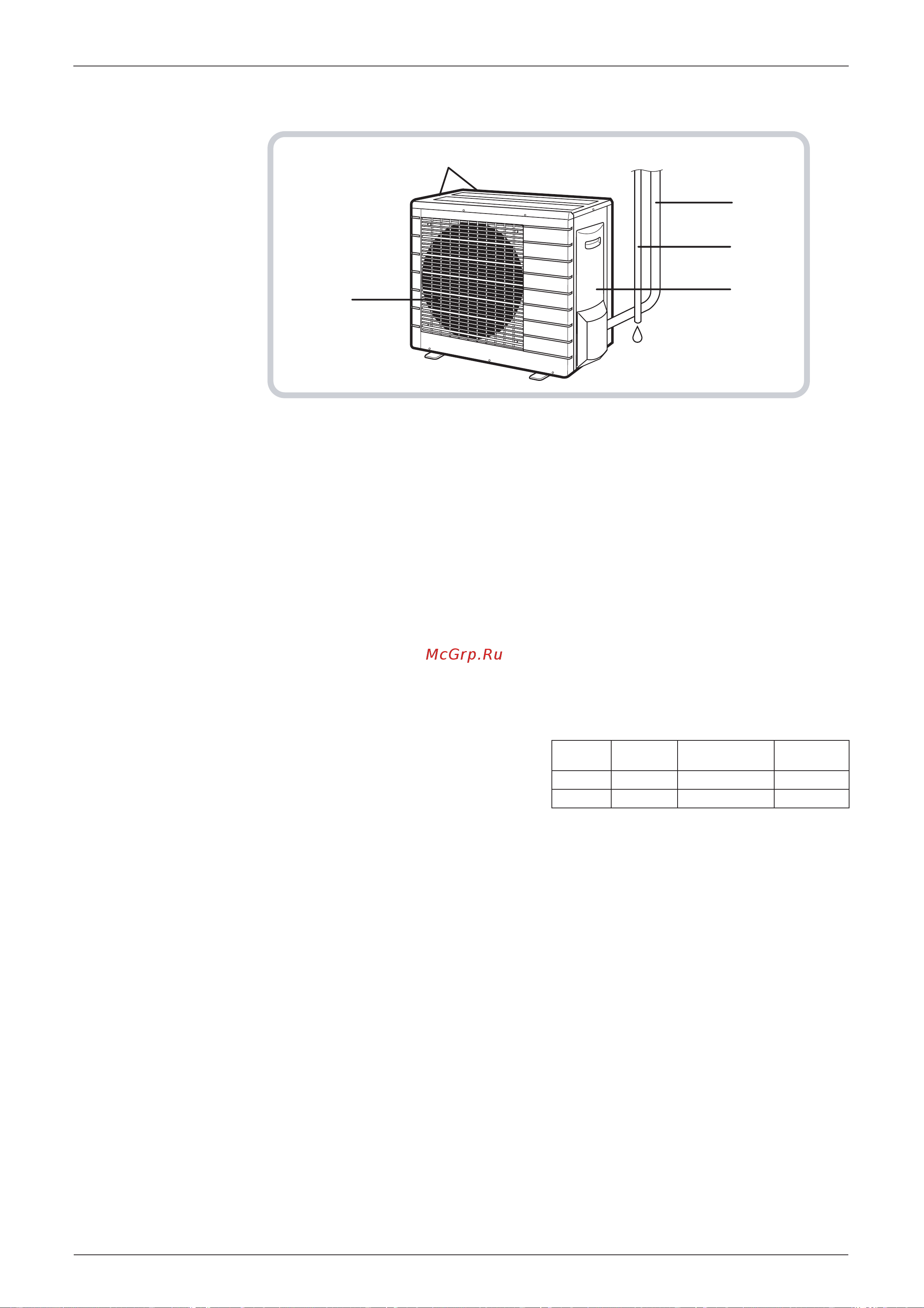

Configurazione del sistema SiT12-205
76 Configurazione del sistema
■ Unità esterna
■ Unità interna
1. Filtro aria
2. Filtro fotocatalitico deodorizzante e Filtro
purificatore:
• Questi filtri sono applicati all’interno dei filtri
dell’aria.
3. Presa d'aria
4. Griglia frontale
5. Linguetta della griglia
6. Sensore temperatura ambiente:
• Rileva la temperatura dell'aria vicino all'unità.
7. Sensore di movimento INTELLIGENT EYE:
• Rileva il movimento degli occupanti e commuta
automaticamente dal funzionamento normale
alla modalità risparmio energetico.
8. Display
9. Mandata dell'aria
10. Deflettore (con alette orizzontali)
11. Deflettore (con alette verticali)
• Il deflettore è posto a monte della mandata
dell'aria
12. Interruttore ON/OFF dell'unità interna:
• Premendo questo pulsante si avvia l'unità.
Premendolo nuovamente, l'unità si arresta.
• Questo interruttore è utile quando il
telecomando non è disponibile.
13. Spia di funzionamento (verde)
14. Spia del TIMER (arancio):
15. Spia (rossa) modalità HOME LEAVE:
16. Ricevitore di segnali:
• Riceve i segnali dal telecomando.
• Quando l'unità riceve un segnale, emetterà un
breve bip.
• Avvio dell'unità.....................bip bip
• Modifica delle impostazioni..bip
• Arresto dell'unità ..................bip lungo
• Per la modalità di funzionamento, fare
riferimento alla tabella seguente:
■ Unità esterna
17. Presa d'aria: (sul retro e di lato)
18. Mandata dell'aria
19. Linee frigorifere e cavo di collegamento tra le
unità
20. Tubo di scarico
21. Morsetto di terra
• Accessibile rimuovendo questo coperchio.
L’aspetto dell'unità esterna può variare secondo il modello.
19
20
21
18
17
Modalità Temperatura
impostata
Portata
d'aria
FTK RAFFR. 22°C AUTO
FTX AUTO 25°C AUTO
