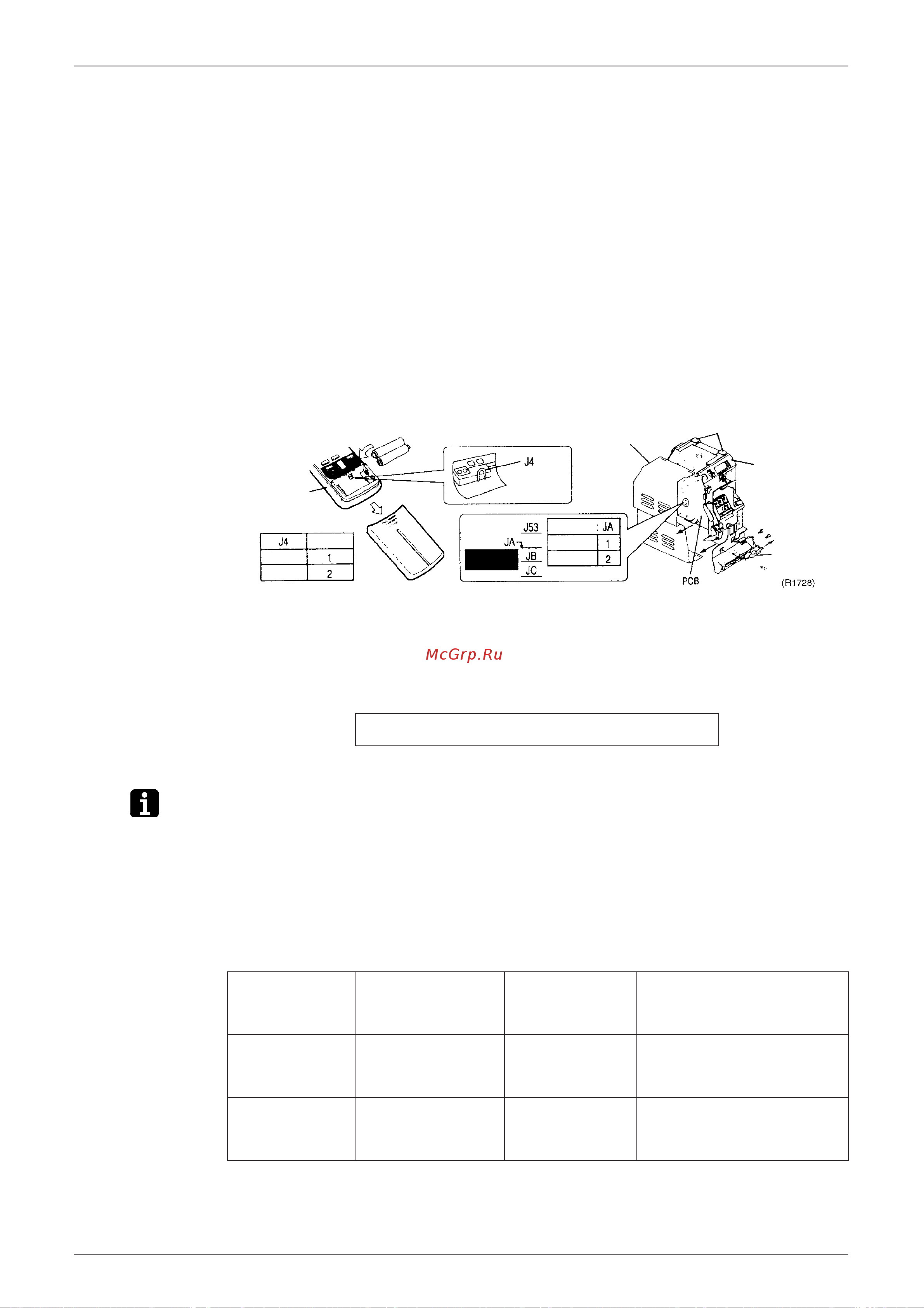

1.1.2 Metodo di funzionamento singolo dell'unità (quando due unità sono
installate in un locale)
Per modelli solo raffreddamento e a pompa di calore
Come impostare indirizzi diversi
Nel caso in cui due unità interne siano installate nello stesso locale, è possibile impostare i
due telecomandi a infrarossi su indirizzi diversi.
Scheda elettronica dell'unità interna
Smontare il pannello frontale.
Togliere il coperchio del sensore (2 viti), quindi togliere il quadro elettrico (1 vite).
Spingere il coperchio verso il basso per smontarlo. (4 ganci sul quadro elettrico).
Togliere il jumper JA sulla scheda elettronica
Telecomando ad infrarossi
Togliere il jumper J4.
1.1.3 Controllo centralizzato (per KRC72, KRP413A1S)
Per informazioni sull'uso, vedere il manuale d’istruzioni. Tuttavia per utilizzare il kit
KRP410A11S (scheda per controllo centralizzato - connessione di contatto) è opportuno
effettuare le seguenti operazioni.
Nota: La funzione di riavvio dopo un'interruzione dell’alimentazione è controllata dal segnale ON della
scheda di controllo centralizzato. Se l’unità viene usata senza rimuovere il ponticello JC, può
verificarsi quanto segue:
Se l’unità era in funzione quando si è verificata l'interruzione di corrente, è possibile che non
riprenda a funzionare una volta che l'alimentazione viene ripristinata.
1.1.4 Selettore modalità deumidificazione (per tutte le unità interne)
Per modelli solo raffreddamento e a pompa di calore
Telecomando
ad infrarossi
Indirizzo
Indirizzo
Coperchio
metallico
Ganci (4 punti)
Quadro
elettrico
Coperchio
della
scatola del
sensore
INDIRIZZO
PRESENTE
RIMOSSO
RIMOSSO
PRESENTE
Toglieri il jumper JA sulla scheda elettronica dell’unit interna
(R1748)
Ponticello
(sulla scheda
elettronica
dell'unità interna)
Funzione Se in posizione
(impostazioni di
fabbrica)
Se tolto
JC Funzione di ripristino
dopo un'interruzione di
corrente
Avvio automatico L’unità non riprende a funzionare
dopo un'interruzione di corrente.
Le impostazioni ON e OFF del
timer vengono cancellate.
JB Impostazione velocità
ventilatore quando il
compressore è OFF
da termostato.
Impostazione
velocità ventilatore;
Impostazione
telecomando
La velocità del ventilatore viene
impostata su “0”
<Arresto del ventilatore>
