Unità esterna (classe 80 / 90) SiT12-205
196 Procedura di smontaggio

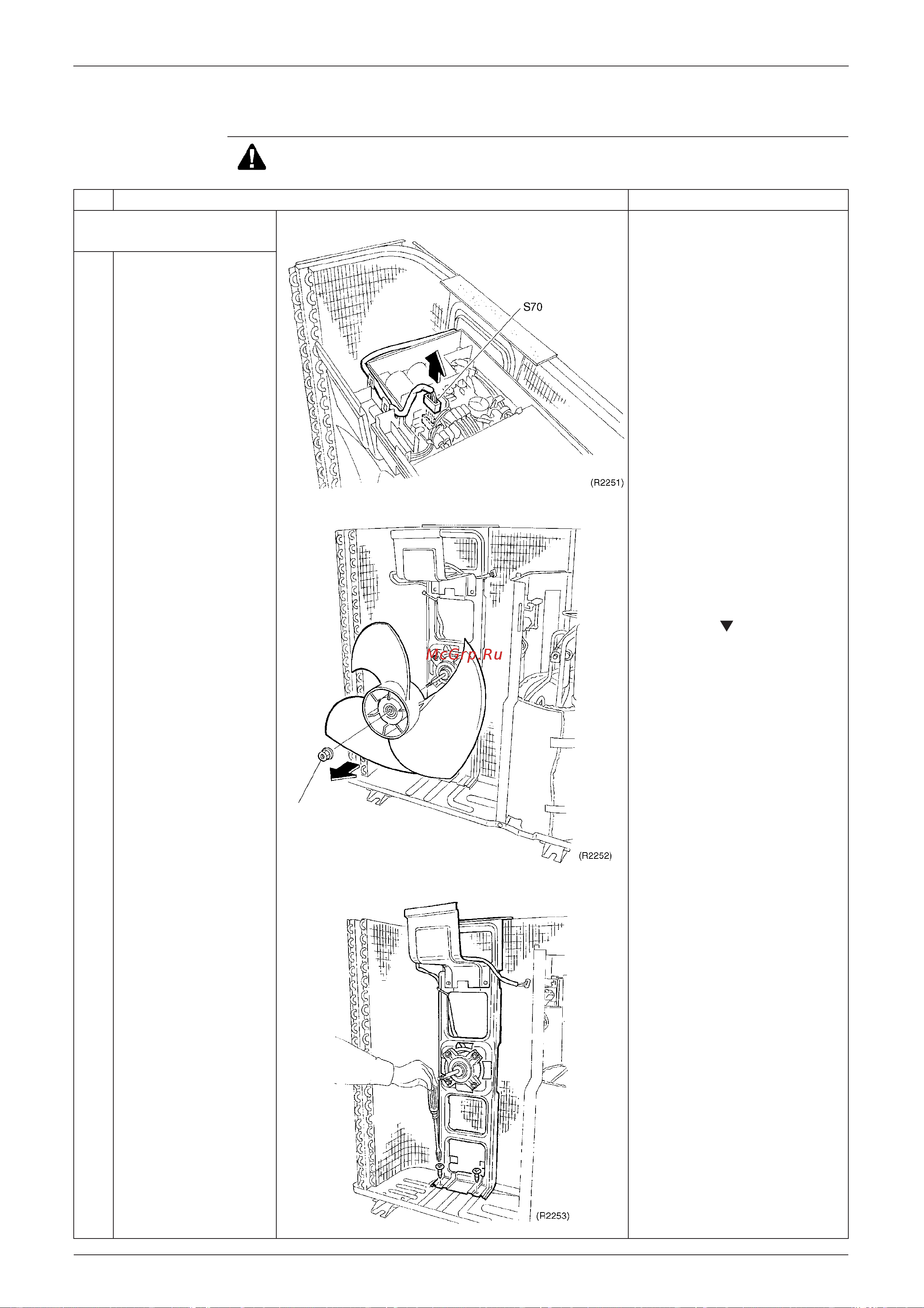

1.5 Smontaggio dei motori ventilatore
Procedura Avvertenza Prima di procedere allo smontaggio, attendere 10 minuti o più dopo
aver disinserito l'alimentazione di tutti i componenti.
Fase
Procedura Posizioni
Rimuovere i pannelli
esterni.
1
Togliere il connettore
S70 per il cavo del
motore ventilatore.
2
Smontaggio dei
ventilatori elicoidali.
Per rimontare il ventilatore,
allineare il segno sul
ventilatore elicoidale con
la sezione a D dell'albero
motore.
Montare i motori ventilatori
con il ● segno rivolto verso
l'alto.
3
Rimuovere le 2 viti del
supporto motore
ventilatore.
Dado M8 con rondella
