Individuazione guasti SiT12-205
156 Diagnostica
5.17 Arresto dovuto ad un guasto del sensore di posizione
Display del
telecomando
H6
Display LED
sull'unità esterna
A 5 1 4 2 4 3 1 4 1
Metodo di
individuazione
guasti
Per rilevare un'anomalia di avviamento del compressore, vengono monitorate le condizioni di
funzionamento del compressore tramite il circuito di rilevamento dello stato operativo.
Presenza guasto
se...
Il compressore non si avvia entro circa 15 secondi dall'invio del relativo segnale di comando.
Condizioni di azzeramento: Funzionamento continuo per 5 minuti (normale)
Il sistema si arresterà se l'errore viene rilevato per 16 volte.
Cause possibili Cavo relè compressore scollegato
Guasto compressore
Guasto scheda elettronica dell'unità esterna
Valvola d'intercettazione chiusa
Tensione di alimentazione non compatibile
Individuazione
guasti
Controllo N. 13
Fare riferimento a
P.178
Sostituire la scheda
elettronica dell’unit
esterna, il ventilatore
dell’unit esterna o il
ventilatore
dell’umidificatore.
Sostituire la scheda
elettronica dell unit
esterna.
Ricollegare come indicato.
∗ Dispositivo di controllo
per Inverter
Codice: 1225477
Correggere l’alimentazione
o sostituire la scheda
elettronica dell’unit
esterna.
Sostituire il compressore.
(Q0355)
Attenzione
Prima di collegare o scollegare il connettore, aprire l’interruttore di
alimentazione per evitare danni ai componenti.
Normale
NO
NO
NO
S
S
NO
S
Alcuni LED sono spenti?
DC380–30V?
Collegamenti
elettrici o cavo del
compressore collegati
come indicato?
Verificare la tensione del
condensatore elettrolitico.
Utilizzare il dispositivo di controllo
apposito per Inverter (∗).
Togliere corrente. Scollegare i cavi
U, V, e W.

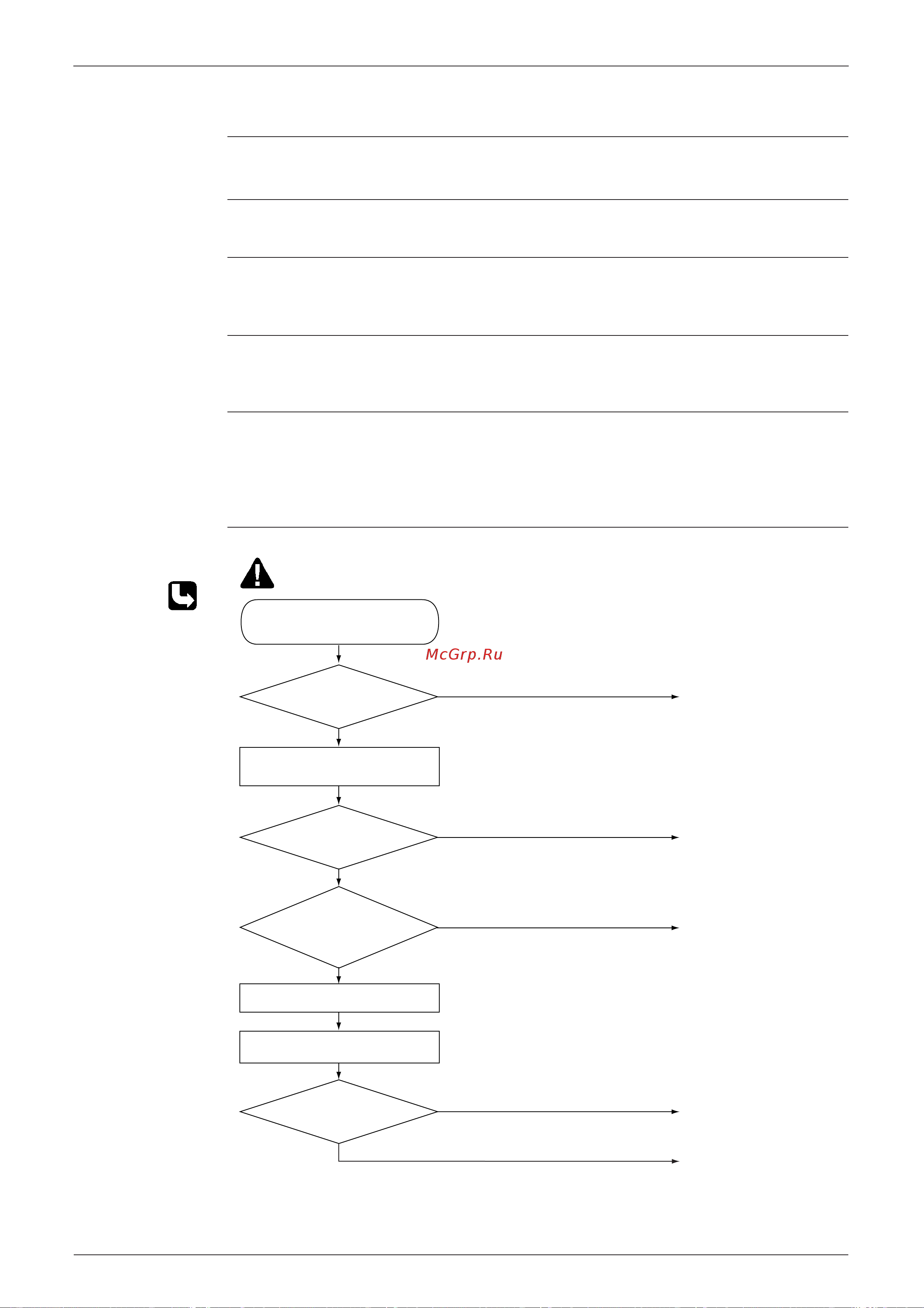

Controllo Nr. 13
Verificare la presenza di eventuali
cortocircuiti.
