Unità esterna (classe 52 / 58 / 68 / 75) SiT12-205
218 Procedura di smontaggio

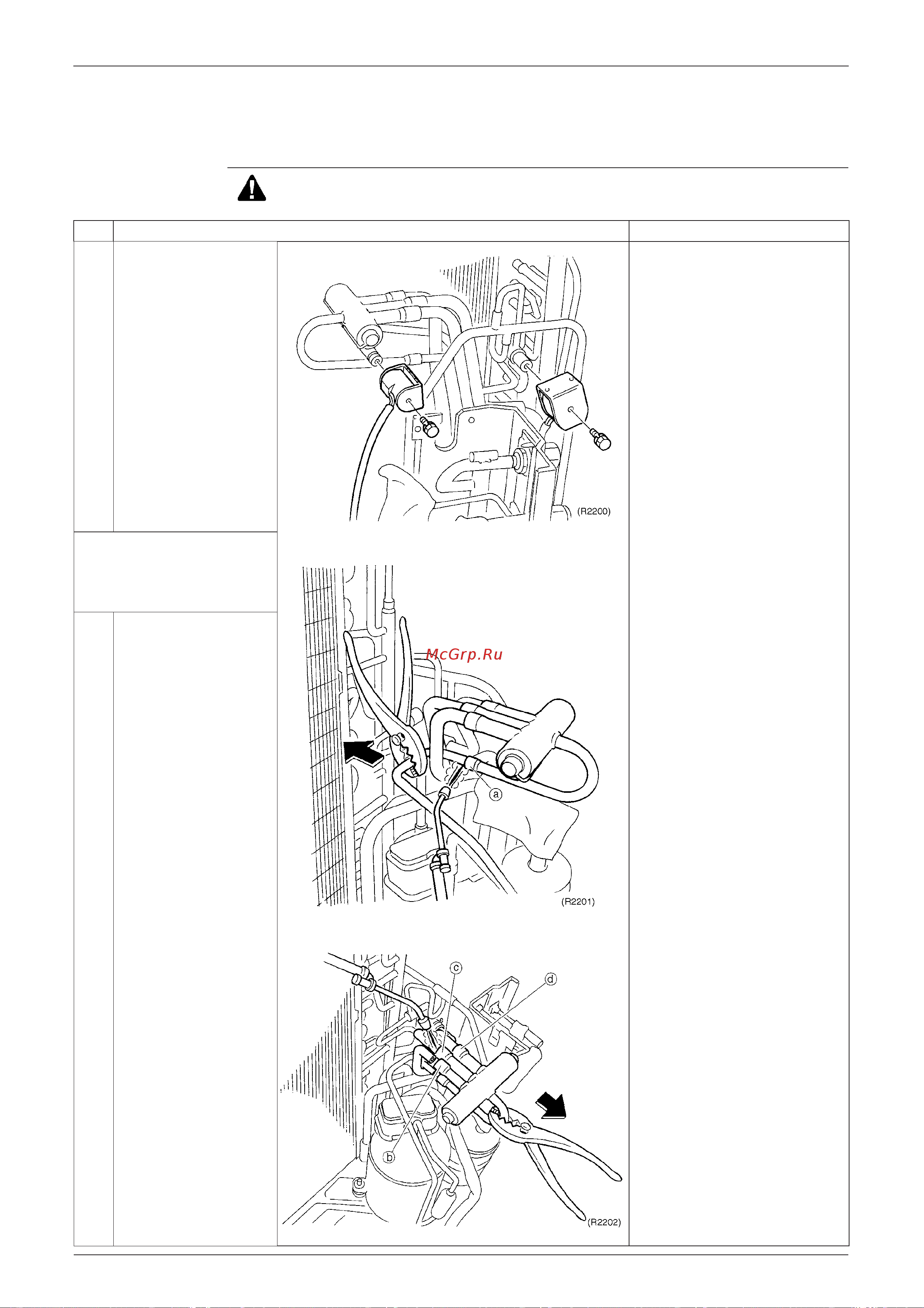

2.7 Smontaggio della valvola a 4 vie, dell'elettrovalvola e del
resistore di shunt
Procedura Avvertenza Prima di procedere allo smontaggio, attendere 10 minuti o più dopo
aver disinserito l'alimentazione di tutti i componenti.
Fase
Procedura Posizioni
1
Rimuovere la vite della
bobina della valvola a 4
vie.
Precauzioni durante il
rimontaggio
1. Utilizzare il metodo di
brasatura senza
ossidazione. Se non è
disponibile azoto, brasare le
parti velocemente.
2. Evitare il deterioramento
della guarnizione a causa
della carbonizzazione
dell'olio all'interno della
valvola a 4 vie o dell'effetto
termico. A tale scopo,
avvolgere la valvola a 4 vie
in un panno umido. Versare
acqua sul panno per evitare
che diventi troppo caldo
(mantenere la temperatura
al di sotto dei 120˚C).
Durante l'estrazione dei tubi,
fare attenzione a non
stringere eccessivamente
con le pinze, per non
provocare deformazioni sugli
stessi.
Se non è possibile rimuovere la
valvola a 4 vie con la saldatrice,
eseguire quanto segue.
1. Scollegare quelle sezioni di
tubo brasate che sono facili
da staccare e
successivamente rimontare.
2. Con un tagliatubi, tagliare i
tubi interni, in modo da
rimuovere facilmente la
valvola a 4 vie.
Nota:
Non usare mai un seghetto a
mano. Le bave potrebbero
penetrare all'interno del tubo.
2
Rimuovere la vite
dell'elettrovalvola.
Prima di procedere,
assicurarsi che le
tubazioni non contengano
gas refrigerante.
3
Sistemare un foglio
protettivo o una piastra
di ferro attorno alla
valvola a 4 vie per
evitare che la fiamma
del cannello di
saldatura danneggi la
valvola.
4
Riscaldare i 4 punti
brasati della valvola a 4
vie. Scollegare per
primo il punto (a).
5
Quindi scollegare i
punti (b) e (c).
6
Scollegare il punto (d).
