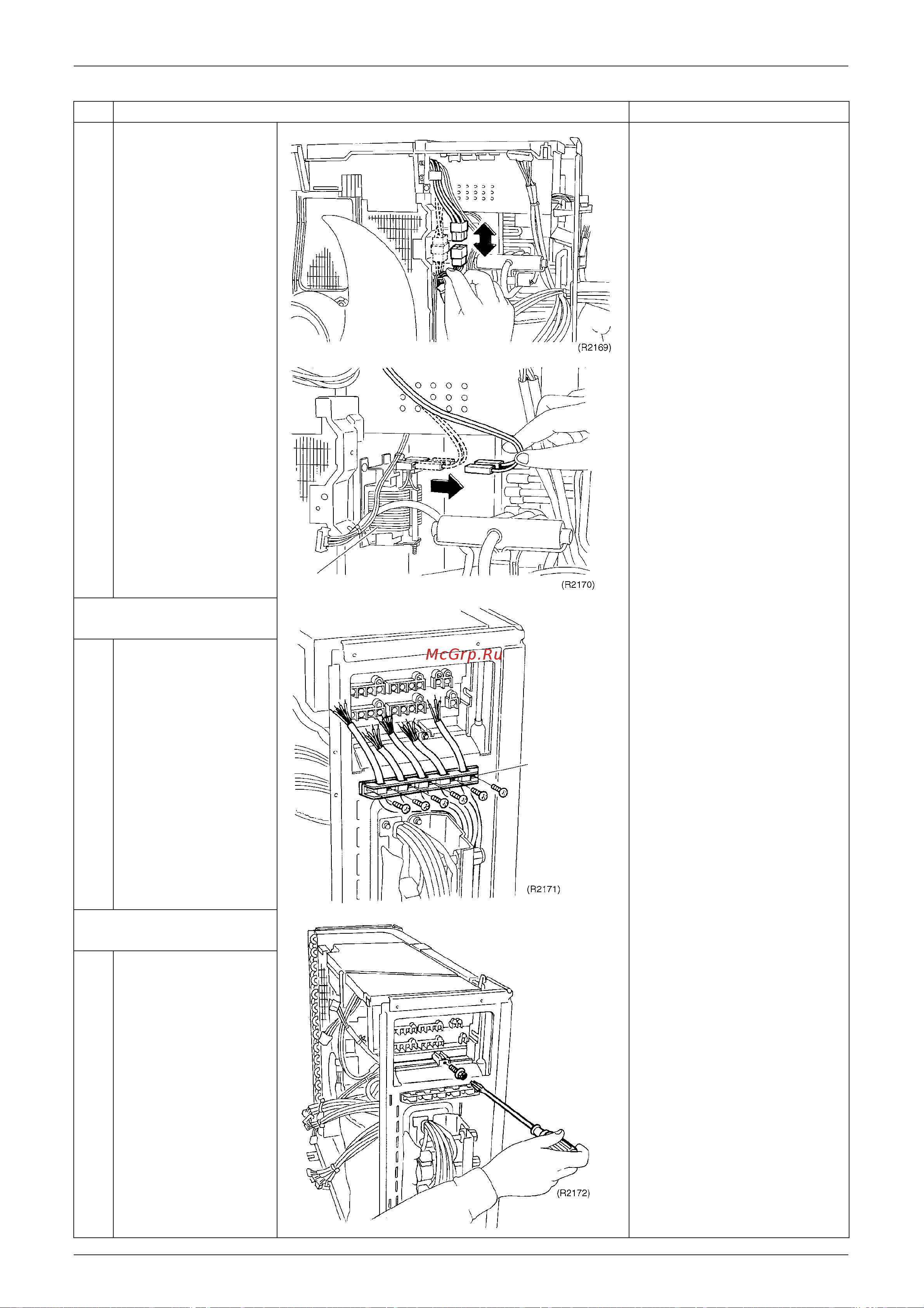

SiT12-205 Unità esterna (classe 52 / 58 / 68 / 75)
Procedura di smontaggio 209
4
Togliere il connettore
del relè del
compressore.
5
Sostituire il cavo di
alimentazione del
reattore.
3. Togliere la barra di
cablaggio
1
Rimuovere le 6 viti
della barra di
cablaggio.
4. Smontaggio del quadro
elettrico.
1
Rimuovere la vite del
quadro elettrico.
Fase
Procedura Posizioni
Reattore
Barra di
cablaggio
